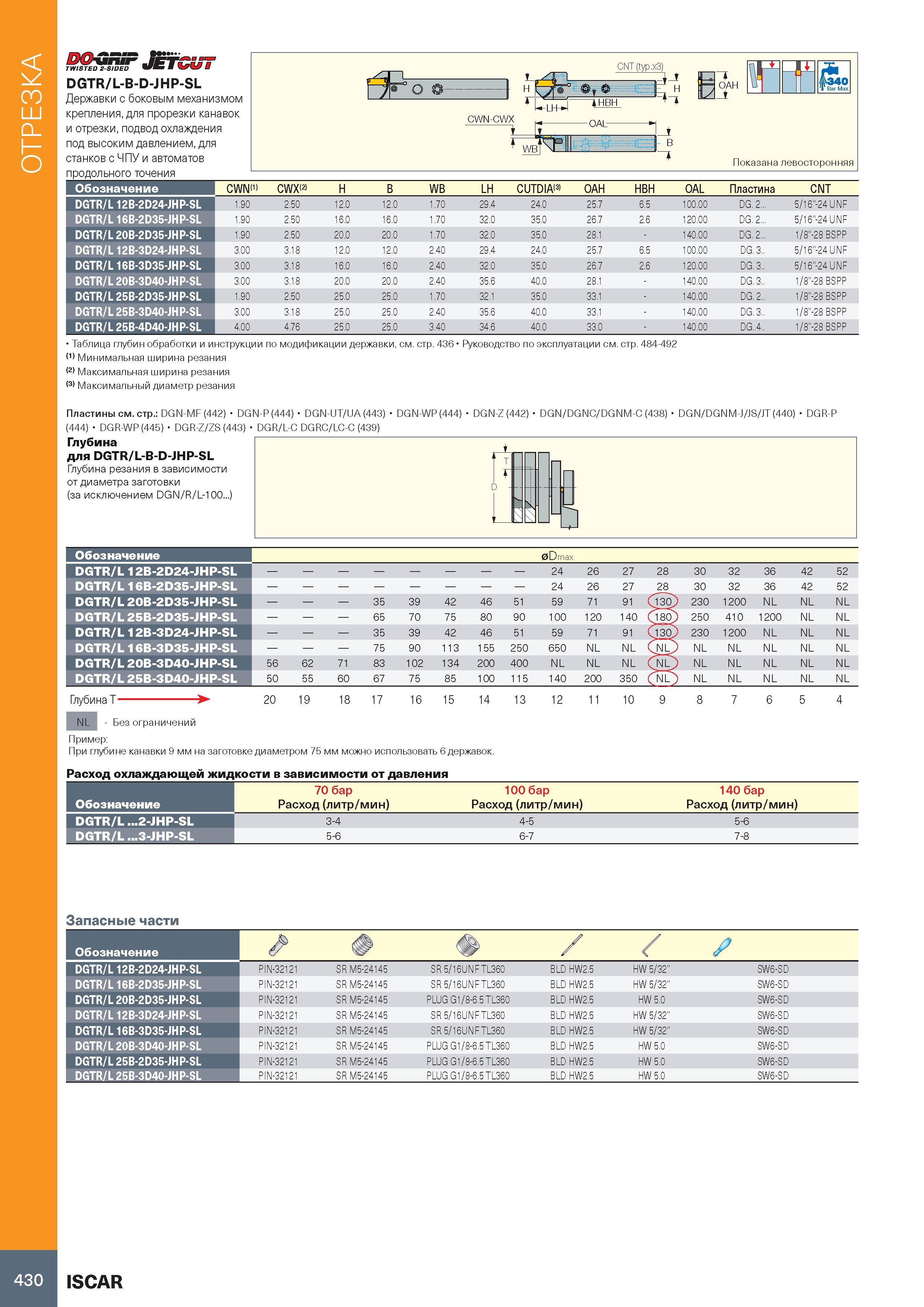

Отрезка на токарном станке DOvnir Jetcut TWISTED 2-SIDED U DGTR/L-B-D-JHP-SL Державки с боковым механизмом крепления, для прорезки канавок и отрезки, подвод охлаждения под высоким давлением, для станков с ЧПУ и автоматов продольного точения - г H LH CNT (typ.x3) 1Ё Н W i 1 OAH Г — jL 340 ‘1 Bar Max CWN-CWX OAL л 'III I B Показана левосторонняя Обозначение CWN(1) CWX 2> H B WB LH CUTDIA(3) OAH HBH OAL Пластина CNT DGTR/L 12B-2D24-JHP-SL 1.90 2.50 12.0 12.0 1.70 29.4 24.0 25.7 6.5 100.00 DG. 2... 5/16"-24 UNF DGTR/L 16B-2D35-JHP-SL 1.90 2.50 16.0 16.0 1.70 32.0 35.0 26.7 2.6 120.00 DG. 2... 5/16"-24 UNF DGTR/L 20B-2D35-JHP-SL 1.90 2.50 20.0 20.0 1.70 32.0 35.0 28.1 140.00 DG. 2... 1/8"-28 BSPP DGTR/L 12B-3D24-JHP-SL 3.00 3.18 12.0 12.0 2.40 29.4 24.0 25.7 6.5 100.00 DG. 3.. 5/16"-24 UNF DGTR/L 16B-3D35-JHP-SL 3.00 3.18 16.0 16.0 2.40 32.0 35.0 26.7 2.6 120.00 DG. 3.. 5/16"-24 UNF DGTR/L 20B-3D40-JHP-SL 3.00 3.18 20.0 20.0 2.40 35.6 40.0 28.1 140.00 DG. 3.. 1/8"-28 BSPP DGTR/L 25B-2D35-JHP-SL 1.90 2.50 25.0 25.0 1.70 32.1 35.0 33.1 140.00 DG. 2.. 1/8"-28 BSPP DGTR/L 25B-3D40-JHP-SL 3.00 3.18 25.0 25.0 2.40 35.6 40.0 33.1 140.00 DG. 3.. 1/8"-28 BSPP DGTR/L 25B-4D40-JHP-SL 4.00 4.76 25.0 25.0 3.40 34.6 40.0 33.0 140.00 DG..4.. 1/8"-28 BSPP Таблица глубин обработки и инструкции по модификации державки, см. стр. 436 Руководство по эксплуатации см. стр. 484-492 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Максимальный диаметр резания Пластины см. стр.: DGN-MF (442) DGN-P (444) DGN-UT/UA (443) (444) DGR-WP (445) DGR-Z/ZS (443) DGR/L-C DGRC/LC-C (439) Глубина для DGTR/L-B-D-JHP-SL Глубина резания в зависимости от диаметра заготовки (за исключением DGN/R/L-100...) DGN-WP (444) DGN-Z (442) DGN/DGNC/DGNM-C (438) DGN/DGNM-J/JS/JT (440) DGR-P 0 NL - Без ограничений Пример: При глубине канавки 9 мм на заготовке диаметром 75 мм можно использовать 6 державок. Расход охлаждающей жидкости в зависимости от давления Обозначение 0Dmax DGTR/L 12B-2D24-JHP-SL — — — — — — — — 24 26 27 28 30 32 36 42 52 DGTR/L 16B-2D35-JHP-SL — — — — — — — — 24 26 27 28 30 32 36 42 52 DGTR/L 20B-2D35-JHP-SL — — — 35 39 42 46 51 59 71 91 130 230 1200 NL NL NL DGTR/L 25B-2D35-JHP-SL — — — 65 70 75 80 90 100 120 140 180 250 410 1200 NL NL DGTR/L 12B-3D24-JHP-SL — — — 35 39 42 46 51 59 71 91 130 230 1200 NL NL NL DGTR/L 16B-3D35-JHP-SL — — — 75 90 113 155 250 650 NL NL NL NL NL NL NL NL DGTR/L 20B-3D40-JHP-SL 56 62 71 83 102 134 200 400 NL NL NL NL NL NL NL NL NL DGTR/L 25B-3D40-JHP-SL 50 55 60 67 75 85 100 115 140 200 350 NL NL NL NL NL NL Глубина T 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 70 бар 100 бар 140 бар Расход (литр/мин) Расход (литр/мин) Расход (литр/мин) 3-4 4-5 5-6 5-6 6-7 7-8 Обозначение DGTR/L ...2-JHP-SL DGTR/L ...3-JHP-SL Запасные части Обозначение Ф / / DGTR/L 12B-2D24-JHP-SL PIN-32121 SR M5-24145 SR 5/16UNF TL360 BLD HW2.5 HW 5/32" SW6-SD DGTR/L 16B-2D35-JHP-SL PIN-32121 SR M5-24145 SR 5/16UNF TL360 BLD HW2.5 HW 5/32" SW6-SD DGTR/L 20B-2D35-JHP-SL PIN-32121 SR M5-24145 PLUG G1/8-6.5 TL360 BLD HW2.5 HW 5.0 SW6-SD DGTR/L 12B-3D24-JHP-SL PIN-32121 SR M5-24145 SR 5/16UNF TL360 BLD HW2.5 HW 5/32" SW6-SD DGTR/L 16B-3D35-JHP-SL PIN-32121 SR M5-24145 SR 5/16UNF TL360 BLD HW2.5 HW 5/32" SW6-SD DGTR/L 20B-3D40-JHP-SL PIN-32121 SR M5-24145 PLUG G1/8-6.5 TL360 BLD HW2.5 HW 5.0 SW6-SD DGTR/L 25B-2D35-JHP-SL PIN-32121 SR M5-24145 PLUG G1/8-6.5 TL360 BLD HW2.5 HW 5.0 SW6-SD DGTR/L 25B-3D40-JHP-SL PIN-32121 SR M5-24145 PLUG G1/8-6.5 TL360 BLD HW2.5 HW 5.0 SW6-SD 430 ISCAR
