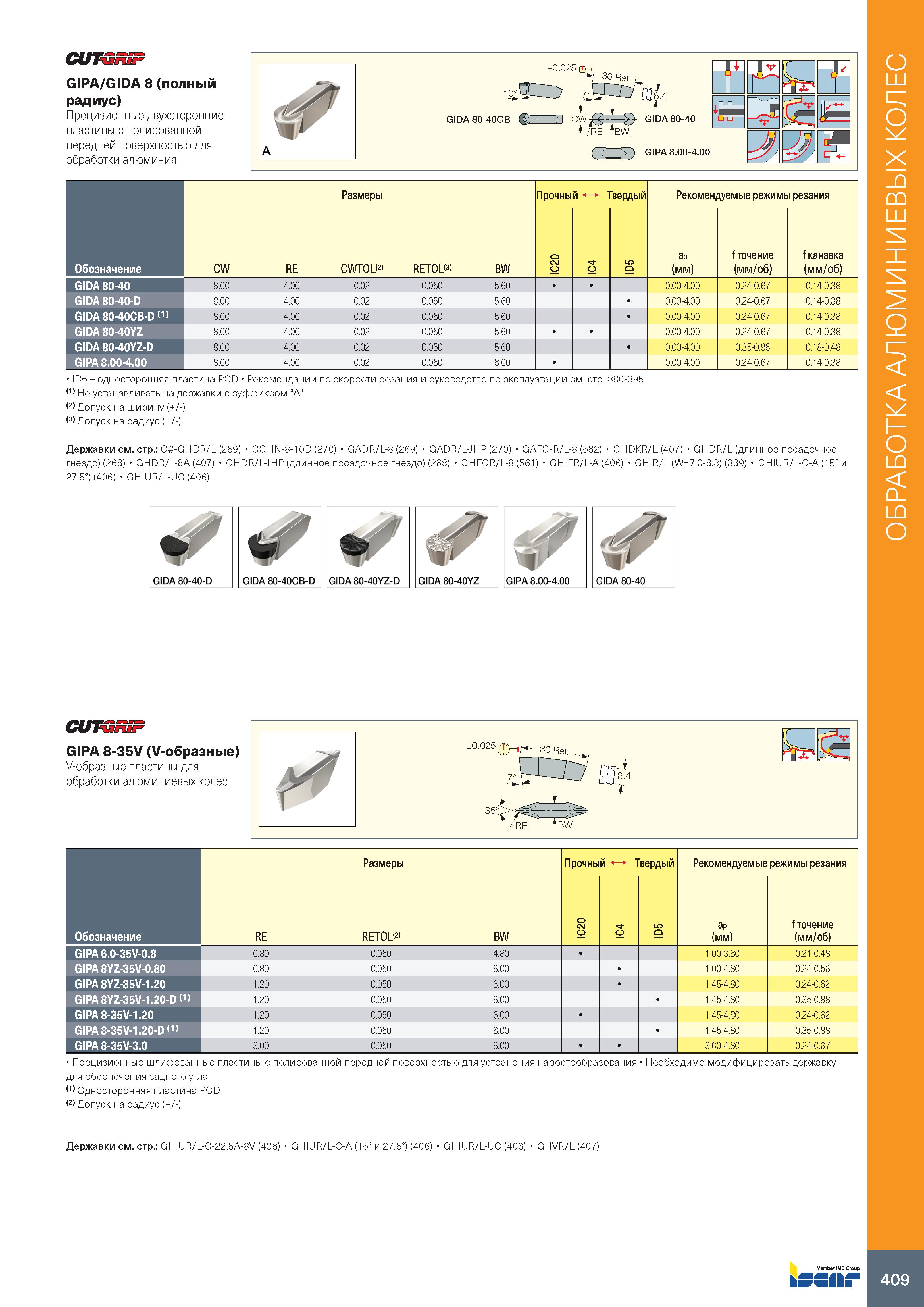

CUTORSP GIPA/GIDA 8 (полный радиус) Прецизионные двухсторонние пластины с полированной передней поверхностью для обработки алюминия ±0.025 GIDA 80-40CB I C 6.4 GIDA 80-40 GIPA 8.00-4.00 -Jr - У Ll ' Т £2 )& 9 Я Размеры Обозначение CW RE CWTOL 2> RETOL 3> BW GIDA 80-40 8.00 4.00 0.02 0.050 5.60 GIDA 80-40-D 8.00 4.00 0.02 0.050 5.60 GIDA 80-40CB-D (1) 8.00 4.00 0.02 0.050 5.60 GIDA 80-40YZ 8.00 4.00 0.02 0.050 5.60 GIDA 80-40YZ-D 8.00 4.00 0.02 0.050 5.60 GIPA 8.00-4.00 8.00 4.00 0.02 0.050 6.00 Рекомендуемые режимы резания ap (мм) f точение (мм/об) f канавка (мм/об) 0.00-4.00 0.24-0.67 0.14-0.38 0.00-4.00 0.24-0.67 0.14-0.38 0.00-4.00 0.24-0.67 0.14-0.38 0.00-4.00 0.24-0.67 0.14-0.38 0.00-4.00 0.35-0.96 0.18-0.48 0.00-4.00 0.24-0.67 0.14-0.38 ID5 - односторонняя пластина PCD Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Не устанавливать на державки с суффиксом “A” (2) Допуск на ширину (+/-) (3> Допуск на радиус (+/-) Державки см. стр.: C -GHDR/L (259) CGHN-8-10D (270) GADR/L-8 (269) GADR/L-JHP (270) GAFG-R/L-8 (562) GHDKR/L (407) GHDR/L (длинное посадочное гнездо) (268) GHDR/L-8A (407) GHDR/L-JHP (длинное посадочное гнездо) (268) GHFGR/L-8 (561) GHIFR/L-A (406) GHIR/L (W=7.0-8.3) (339) GHIUR/L-C-A (15° и 27.5°) (406) GHIUR/L-UC (406) CUTGRSP GIPA 8-35V (V-образные) V-образные пластины для обработки алюминиевых колес ±0.025 RE fBW Обозначение Размеры Прочный i- Твердый Рекомендуемые режимы резания RE RETOL 2> BW IC20 IC ю О ap (мм) f точение (мм/об) GIPA 6.0-35V-0.8 0.80 0.050 4.80 1.00-3.60 0.21-0.48 GIPA 8YZ-35V-0.80 0.80 0.050 6.00 1.00-4.80 0.24-0.56 GIPA 8YZ-35V-1.20 1.20 0.050 6.00 1.45-4.80 0.24-0.62 GIPA 8YZ-35V-1.20-D (1) 1.20 0.050 6.00 1.45-4.80 0.35-0.88 GIPA 8-35V-1.20 1.20 0.050 6.00 1.45-4.80 0.24-0.62 GIPA 8-35V-1.20-D (1) 1.20 0.050 6.00 1.45-4.80 0.35-0.88 GIPA 8-35V-3.0 3.00 0.050 6.00 3.60-4.80 0.24-0.67 Прецизионные шлифованные пластины с полированной передней поверхностью для устранения наростообразования Необходимо модифицировать державку для обеспечения заднего угла (1) Односторонняя пластина PCD 2) Допуск на радиус (+/-) Державки см. стр.: GHIUR/L-C-22.5A-8V (406) GHIUR/L-C-A (15° и 27.5°) (406) GHIUR/L-UC (406) GHVR/L (407) Member JMC Group issii; 409 ОБРАБОТКА АЛЮМИНИЕВЫХ КОЛЕС
