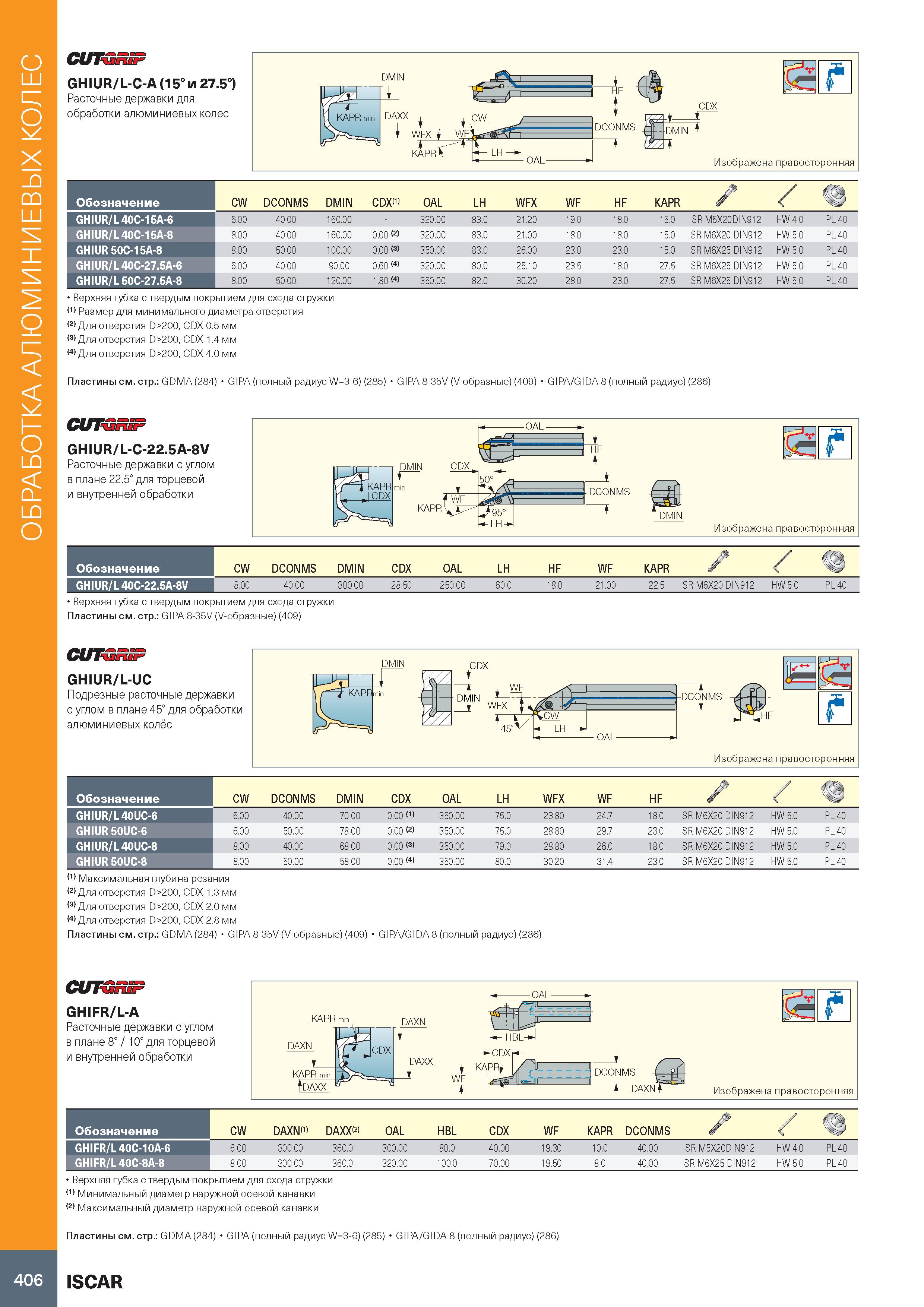

ОБРАБОТКА АЛЮМИНИЕВЫХ КОЛЕС CUTGniP GHIUR/L-C-A (15° и 27.5°) Расточные державки для обработки алюминиевых колес Обозначение CW DCONMS DMIN CDX(1) OAL LH WFX WF HF KAPR , GHIUR/L 40C-15A-6 6.00 40.00 160.00 320.00 83.0 21.20 19.0 18.0 15.0 SR M5X20DIN912 HW 4.0 PL 40 GHIUR/L 40C-15A-8 8.00 40.00 160.00 0.00 2> 320.00 83.0 21.00 18.0 18.0 15.0 SR M6X20 DIN912 HW 5.0 PL 40 GHIUR 50C-15A-8 8.00 50.00 100.00 0.00 (3) 350.00 83.0 26.00 23.0 23.0 15.0 SR M6X25 DIN912 HW 5.0 PL 40 GHIUR/L 40C-27.5A-6 6.00 40.00 90.00 0.60 (4) 320.00 80.0 25.10 23.5 18.0 27.5 SR M6X25 DIN912 HW 5.0 PL 40 GHIUR/L 50C-27.5A-8 8.00 50.00 120.00 1.80 4> 350.00 82.0 30.20 28.0 23.0 27.5 SR M6X25 DIN912 HW 5.0 PL 40 Верхняя губка с твердым покрытием для схода стружки Размер для минимального диаметра отверстия (2) Для отверстия D>200, CDX 0.5 мм (3) Для отверстия D>200, CDX 1.4 мм (4) Для отверстия D>200, CDX 4.0 мм Пластины см. стр.: GDMA (284) GIPA (полный радиус W=3-6) (285) GIPA 8-35V (V-образные) (409) GIPA/GIDA 8 (полный радиус) (286) CUTGniP GHIUR/L-C-22.5A-8V Расточные державки с углом в плане 22.5° для торцевой и внутренней обработки Изображена правосторонняя Обозначение GHIUR/L 40C-22.5A-8V CW DCONMS DMIN CDX OAL LH HF WF KAPR / , 8.00 40.00 300.00 28.50 250.00 60.0 18.0 21.00 22.5 SR M6X20 DIN912 HW 5.0 PL 40 Верхняя губка с твердым покрытием для схода стружки Пластины см. стр.: GIPA 8-35V (V-образные) (409) CUTGniP GHIUR/L-UC Подрезные расточные державки с углом в плане 45° для обработки алюминиевых колёс Обозначение GHIUR/L 40UC-6 GHIUR 50UC-6 GHIUR/L 40UC-8 GHIUR 50UC-8 CW DCONMS DMIN CDX OAL LH WFX WF HF / 6.00 40.00 70.00 0.00 (1> 350.00 75.0 23.80 24.7 18.0 SR M6X20 DIN912 HW 5.0 PL 40 6.00 50.00 78.00 0.00 2> 350.00 75.0 28.80 29.7 23.0 SR M6X20 DIN912 HW 5.0 PL 40 8.00 40.00 68.00 0.00 (3) 350.00 79.0 28.80 26.0 18.0 SR M6X20 DIN912 HW 5.0 PL 40 8.00 50.00 58.00 0.00 (4) 350.00 80.0 30.20 31.4 23.0 SR M6X20 DIN912 HW 5.0 PL 40 (1) Максимальная глубина резания (2) Для отверстия D>200, CDX 1.3 мм (3) Для отверстия D>200, CDX 2.0 мм (4) Для отверстия D>200, CDX 2.8 мм Пластины см. стр.: GDMA (284) GIPA 8-35V (V-образные) (409) GIPA/GIDA 8 (полный радиус) (286) CUTGniP GHIFR/L-A Расточные державки с углом в плане 8° / 10° для торцевой и внутренней обработки Обозначение GHIFR/L 40C-10A-6 GHIFR/L 40C-8A-8 CW DAXN(1) DAXX 2> OAL HBL CDX WF KAPR DCONMS i 6.00 300.00 360.0 300.00 80.0 40.00 19.30 10.0 40.00 SR M5X20DIN912 HW 4.0 PL 40 8.00 300.00 360.0 320.00 100.0 70.00 19.50 8.0 40.00 SR M6X25 DIN912 HW 5.0 PL 40 Верхняя губка с твердым покрытием для схода стружки (1) Минимальный диаметр наружной осевой канавки (2) Максимальный диаметр наружной осевой канавки Пластины см. стр.: GDMA (284) GIPA (полный радиус W=3-6) (285) GIPA/GIDA 8 (полный радиус) (286) 406 ISCAR
