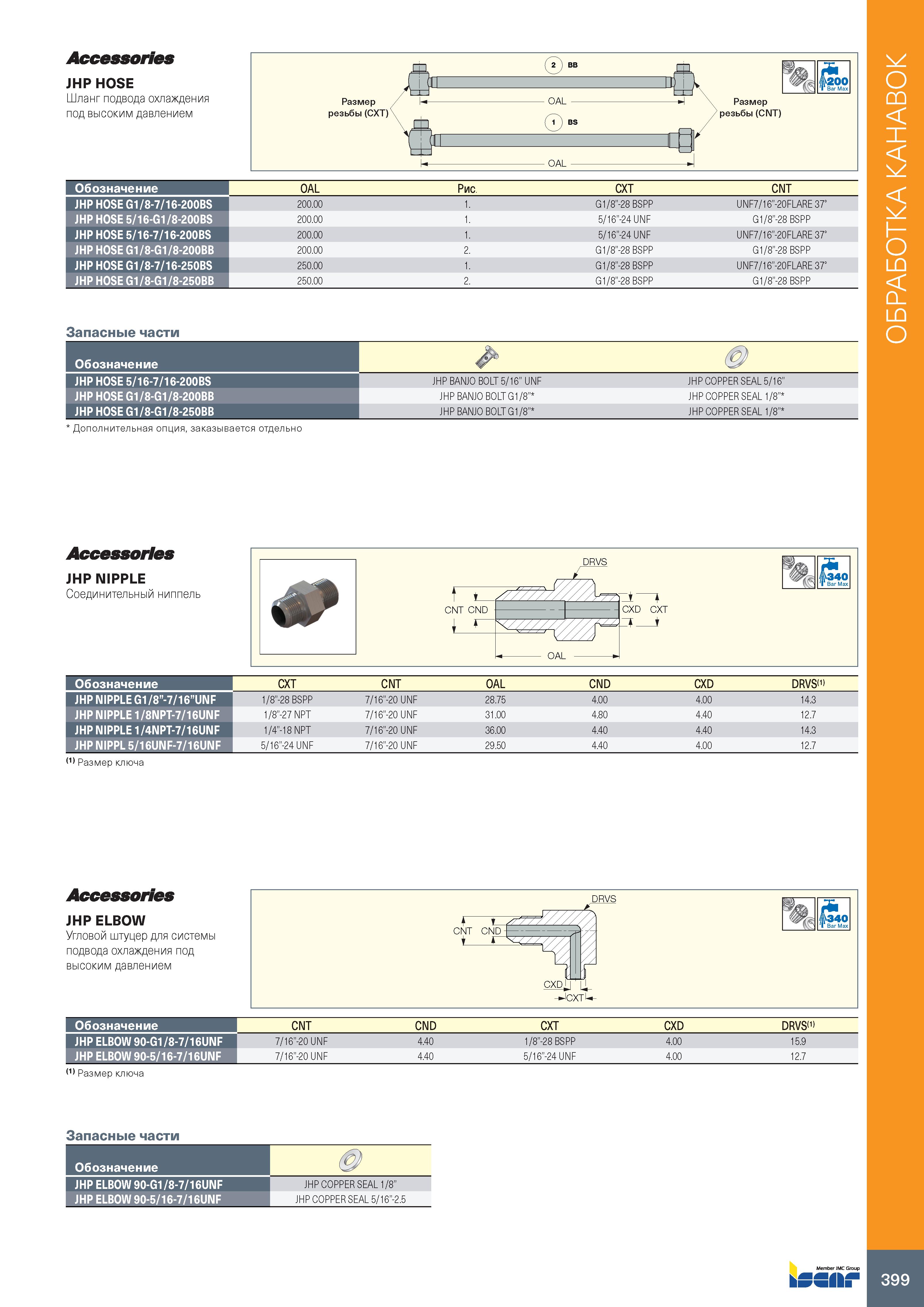

Accessories JHP HOSE Шланг подвода охлаждения под высоким давлением Размер резьбы (CXT) 200 'I Bar Max Размер резьбы (CNT) Обозначение OAL Рис. CXT CNT JHP HOSE G1/8-7/16-200BS 200.00 1. G1/8"-28 BSPP UNF7/16"-20FLARE 37° JHP HOSE 5/16-G1/8-200BS 200.00 1. 5/16"-24 UNF G1/8"-28 BSPP JHP HOSE 5/16-7/16-200BS 200.00 1. 5/16"-24 UNF UNF7/16"-20FLARE 37° JHP HOSE G1/8-G1/8-200BB 200.00 2. G1/8"-28 BSPP G1/8"-28 BSPP JHP HOSE G1/8-7/16-250BS 250.00 1. G1/8"-28 BSPP UNF7/16"-20FLARE 37° JHP HOSE G1/8-G1/8-250BB 250.00 2. G1/8"-28 BSPP G1/8"-28 BSPP Запасные части Обозначение ( JHP HOSE 5/16-7/16-200BS JHP BANJO BOLT 5/16" UNF JHP COPPER SEAL 5/16" JHP HOSE G1/8-G1/8-200BB JHP BANJO BOLT G1/8" JHP COPPER SEAL 1/8" JHP HOSE G1/8-G1/8-250BB JHP BANJO BOLT G1/8" JHP COPPER SEAL 1/8" Дополнительная опция, заказывается отдельно Accessories JHP NIPPLE Соединительный ниппель (1) Размер ключа DRVS CNT CND OAL CXD CXT =f- з40 'Г Bar Max Обозначение CXT CNT OAL CND CXD DRVS 1> JHP NIPPLE G1/8”-7/16”UNF 1/8"-28 BSPP 7/16"-20 UNF 28.75 4.00 4.00 14.3 JHP NIPPLE 1/8NPT-7/16UNF 1/8"-27 NPT 7/16"-20 UNF 31.00 4.80 4.40 12.7 JHP NIPPLE 1/4NPT-7/16UNF 1/4"-18 NPT 7/16"-20 UNF 36.00 4.40 4.40 14.3 JHP NIPPL 5/16UNF-7/16UNF 5/16"-24 UNF 7/16"-20 UNF 29.50 4.40 4.00 12.7 Accessories JHP ELBOW Угловой штуцер для системы подвода охлаждения под высоким давлением Обозначение JHP ELBOW 90-G1/8-7/16UNF JHP ELBOW 90-5/16-7/16UNF CNT CND CXT CXD DRVS(1) 7/16"-20 UNF 4.40 1/8"-28 BSPP 4.00 15.9 7/16"-20 UNF 4.40 5/16"-24 UNF 4.00 12.7 (1) Размер ключа Запасные части JHP COPPER SEAL 1/8" JHP COPPER SEAL 5/16"-2.5 399 Обозначение JHP ELBOW 90-G1/8-7/16UNF JHP ELBOW 90-5/16-7/16UNF Обработка канавок
