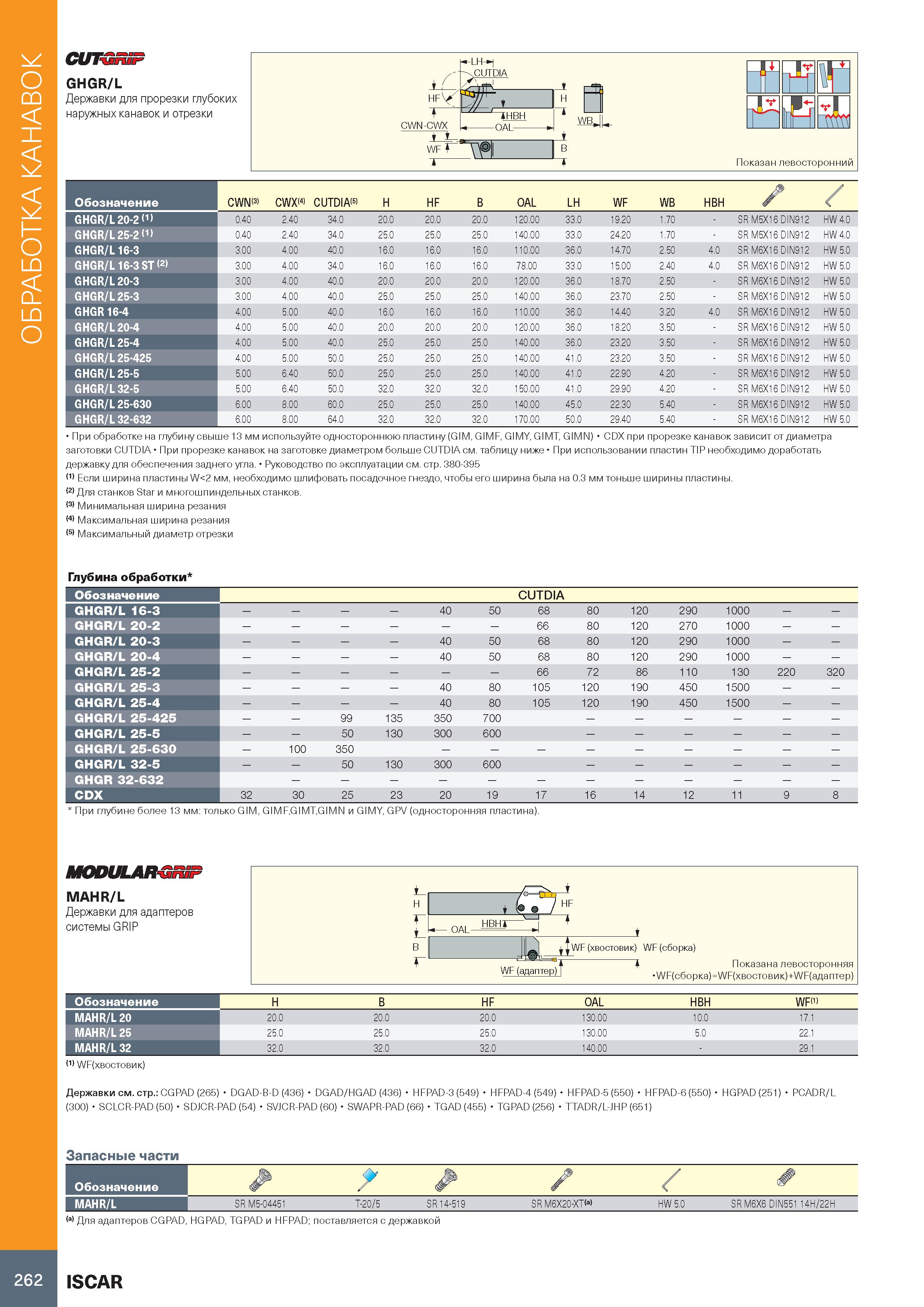

Обработка канавок CUTGniP GHGR/L Державки для прорезки глубоких наружных канавок и отрезки Обозначение CWN 3> CWX 4> CUTDIAl5) H HF B OAL LH WF WB HBH / , GHGR/L 20-2 (1) 0.40 2.40 34.0 20.0 20.0 20.0 120.00 33.0 19.20 1.70 SR M5X16 DIN912 HW 4.0 GHGR/L 25-2 (1) 0.40 2.40 34.0 25.0 25.0 25.0 140.00 33.0 24.20 1.70 SR M5X16 DIN912 HW 4.0 GHGR/L 16-3 3.00 4.00 40.0 16.0 16.0 16.0 110.00 36.0 14.70 2.50 4.0 SR M6X16 DIN912 HW 5.0 GHGR/L 16-3 ST (2) 3.00 4.00 34.0 16.0 16.0 16.0 78.00 33.0 15.00 2.40 4.0 SR M6X16 DIN912 HW 5.0 GHGR/L 20-3 3.00 4.00 40.0 20.0 20.0 20.0 120.00 36.0 18.70 2.50 SR M6X16 DIN912 HW 5.0 GHGR/L 25-3 3.00 4.00 40.0 25.0 25.0 25.0 140.00 36.0 23.70 2.50 SR M6X16 DIN912 HW 5.0 GHGR 16-4 4.00 5.00 40.0 16.0 16.0 16.0 110.00 36.0 14.40 3.20 4.0 SR M6X16 DIN912 HW 5.0 GHGR/L 20-4 4.00 5.00 40.0 20.0 20.0 20.0 120.00 36.0 18.20 3.50 SR M6X16 DIN912 HW 5.0 GHGR/L 25-4 4.00 5.00 40.0 25.0 25.0 25.0 140.00 36.0 23.20 3.50 SR M6X16 DIN912 HW 5.0 GHGR/L 25-425 4.00 5.00 50.0 25.0 25.0 25.0 140.00 41.0 23.20 3.50 SR M6X16 DIN912 HW 5.0 GHGR/L 25-5 5.00 6.40 50.0 25.0 25.0 25.0 140.00 41.0 22.90 4.20 SR M6X16 DIN912 HW 5.0 GHGR/L 32-5 5.00 6.40 50.0 32.0 32.0 32.0 150.00 41.0 29.90 4.20 SR M6X16 DIN912 HW 5.0 GHGR/L 25-630 6.00 8.00 60.0 25.0 25.0 25.0 140.00 45.0 22.30 5.40 SR M6X16 DIN912 HW 5.0 GHGR/L 32-632 6.00 8.00 64.0 32.0 32.0 32.0 170.00 50.0 29.40 5.40 SR M6X16 DIN912 HW 5.0 При обработке на глубину свыше 13 мм используйте одностороннюю пластину (GIM, GIMF, GIMY, GIMT, GIMN) CDX при прорезке канавок зависит от диаметра заготовки CUTDIA При прорезке канавок на заготовке диаметром больше CUTDIA см. таблицу ниже При использовании пластин TIP необходимо доработать державку для обеспечения заднего угла. Руководство по эксплуатации см. стр. 380-395 (1) Если ширина пластины W 2 мм, необходимо шлифовать посадочное гнездо, чтобы его ширина была на 0.3 мм тоньше ширины пластины. (2) Для станков Star и многошпиндельных станков. (3) Минимальная ширина резания (4) Максимальная ширина резания (5) Максимальный диаметр отрезки Глубина обработки Обозначение CUTDIA GHGR/L 16-3 — — — — 40 50 68 80 120 290 1000 — — GHGR/L 20-2 - — — — — — 66 80 120 270 1000 — — GHGR/L 20-3 — — — — 40 50 68 80 120 290 1000 — — GHGR/L 20-4 — — — — 40 50 68 80 120 290 1000 — — GHGR/L 25-2 — — — — — — 66 72 86 110 1 30 220 320 GHGR/L 25-3 — — — — 40 80 105 120 190 450 1500 — — GHGR/L 25-4 — — — — 40 80 105 120 190 450 1500 — — GHGR/L 25-425 — — 99 135 350 700 — — — — — — GHGR/L 25-5 — — 50 130 300 600 — — — — — — GHGR/L 25-630 — 100 350 — — — — — — — — — GHGR/L 32-5 — — 50 130 300 600 — — — — — — GHGR 32-632 — — — — — — — — — — — — CDX 32 30 25 23 20 19 17 16 14 12 11 9 8 При глубине более 13 мм: только GIM, GIMF,GIMT,GIMN и GIMY, GPV (односторонняя пластина). MODULAR-GRSF MAHR/L Державки для адаптеров системы GRIP HF 7 л WF (адаптер) WF (хвостовик) WF (сборка) Показана левосторонняя WF(сборка)=WF(хвостовик)+WF(адаптер) H HBH OAL Обозначение MAHR/L 20 MAHR/L 25 MAHR/L 32 H B HF OAL HBH WF(1) 20.0 20.0 20.0 130.00 10.0 17.1 25.0 25.0 25.0 130.00 5.0 22.1 32.0 32.0 32.0 140.00 29.1 (1) WF(хвостовик) Державки см. стр.: CGPAD (265) DGAD-B-D (436) DGAD/HGAD (436) HFPAD-3 (549) HFPAD-4 (549) HFPAD-5 (550) HFPAD-6 (550) HGPAD (251) PCADR/L (300) SCLCR-PAD (50) SDJCR-PAD (54) SVJCR-PAD (60) SWAPR-PAD (66) TGAD (455) TGPAD (256) TTADR/L-JHP (651) Запасные части Обозначение / , MAHR/L SR M5-04451 T-20/5 SR 14-519 SR M6X20-XTM HW 5.0 SR M6X6 DIN551 14H/22H (a) Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD; поставляется с державкой 262 ISCAR
