264 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.260

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 260 0264 Lab2u

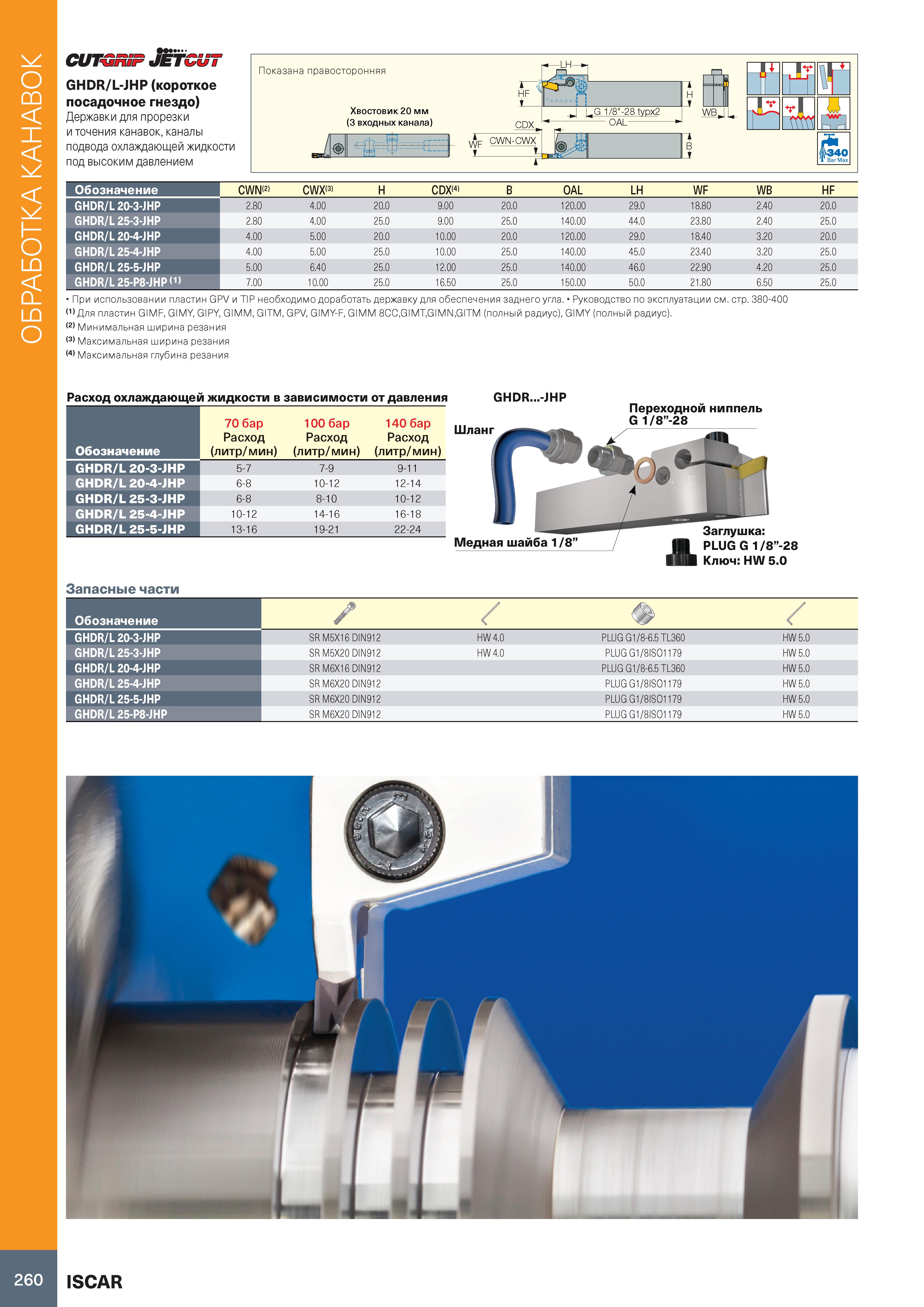

Обработка канавок 260 СиШаш1 р JETCU7 GHDR/L-JHP (короткое посадочное гнездо) Державки для прорезки и точения канавок, каналы подвода охлаждающей жидкости под высоким давлением CWN(2) CWX(3) H CDX4 B OAL LH WF WB HF 2.80 4.00 20.0 9.00 20.0 120.00 29.0 18.80 2.40 20.0 2.80 4.00 25.0 9.00 25.0 140.00 44.0 23.80 2.40 25.0 4.00 5.00 20.0 10.00 20.0 120.00 29.0 18.40 3.20 20.0 4.00 5.00 25.0 10.00 25.0 140.00 45.0 23.40 3.20 25.0 5.00 6.40 25.0 12.00 25.0 140.00 46.0 22.90 4.20 25.0 7.0 0 1000 25 1650 25 150.00 50.0 2180 6 0 250 При использовании пластин GPV и TIP необходимо доработать державку для обеспечения заднего угла. Руководство по эксплуатации см. стр. 380-400 (1) Для пластин GIMF, GIMY, GIPY, GIMM, GITM, GPV, GIMY-F, GIMM 8CC,GIMT,GIMN,GITM (полный радиус), GIMY (полный радиус). (2) Минимальная ширина резания (3) Максимальная ширина резания (4) Максимальная глубина резания Обозначение GHDR/L 20-3-JHP GHDR/L 25-3-JHP GHDR/L 20-4-JHP GHDR/L 25-4-JHP GHDR/L 25-5-JHP GHDR/L 25-P8-JHP (1) Расход охлаждающей жидкости в зависимости от давления Обозначение 70 бар Расход (литр/мин) 100 бар Расход (литр/мин) 140 бар Расход (литр/мин) GHDR/L 20-3-JHP 5-7 7-9 9-11 GHDR/L 20-4-JHP 6-8 10-12 12-14 GHDR/L 25-3-JHP 6-8 8-10 10-12 GHDR/L 25-4-JHP 10-12 14-16 16-18 GHDR/L 25-5-JHP 13-16 19-21 22-24 Запасные части Переходной ниппель G 1/8”-28 Медная шайба 1/8” Заглушка: A PLUG G 1/8”-28 Ключ: HW 5.0 GHDR...-JHP Шланг ISCAR
