260 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.256

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 256 0260 Lab2u

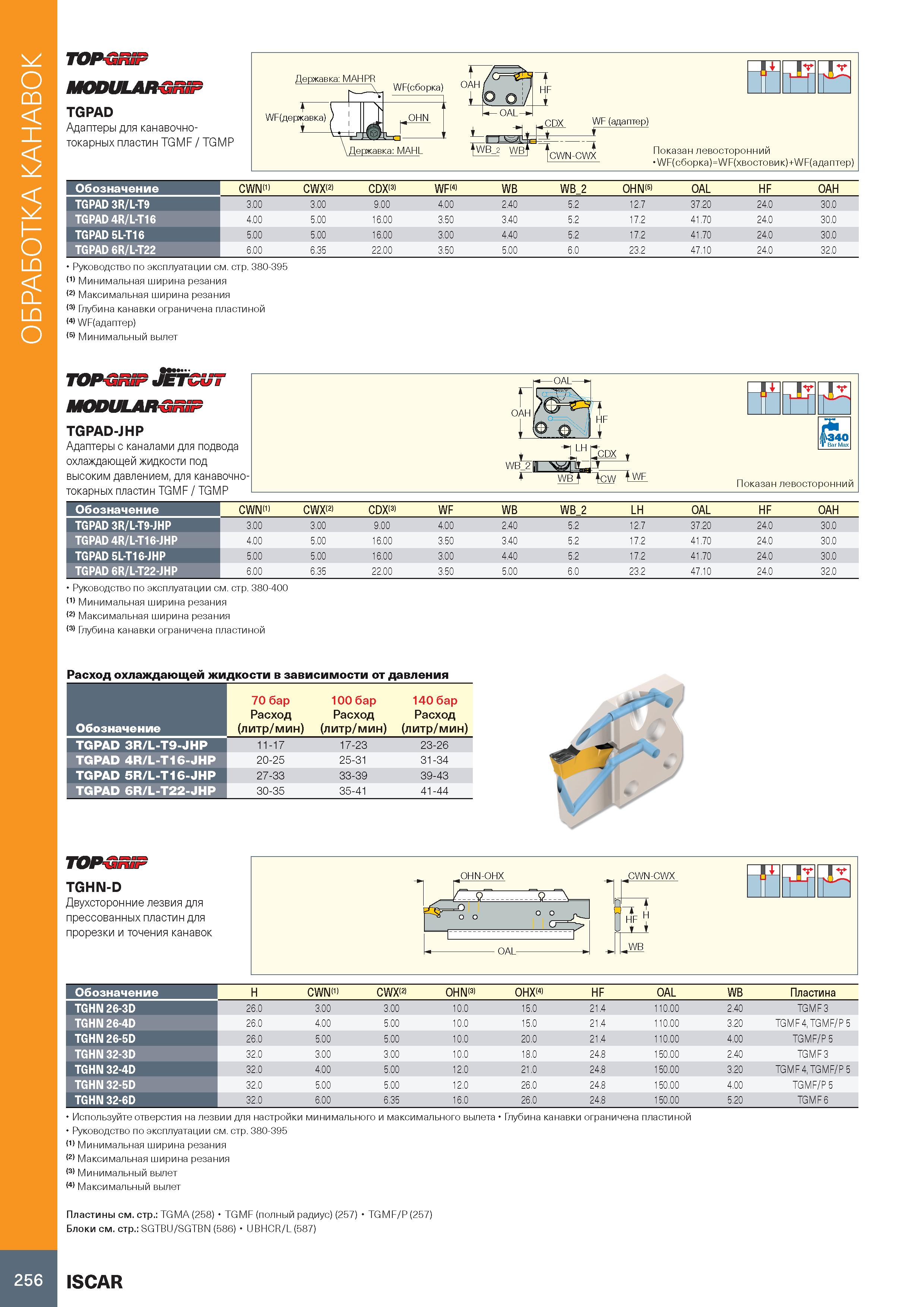

Обработка канавок TOPGRiP MODULARGRiP TGPAD Адаптеры для канавочно-токарных пластин TGMF / TGMP Державка: MAHPR WF( державка) Г\Пгг 1Г2 WF (адаптер) i Показан левосторонний WF(сборка)=WF(хвостовик)+WF(адаптер) Обозначение TGPAD 3R/L-T9 TGPAD 4R/L-T16 TGPAD 5L-T16 TGPAD 6R/L-T22 CWN(1) CWX 2) CDX(3) WF(4) WB WB 2 OHN(5) OAL HF OAH 3.00 3.00 9.00 4.00 2.40 5.2 12.7 37.20 24.0 30.0 4.00 5.00 16.00 3.50 3.40 5.2 17.2 41.70 24.0 30.0 5.00 5.00 16.00 3.00 4.40 5.2 17.2 41.70 24.0 30.0 6.00 6.35 22.00 3.50 5.00 6.0 23.2 47.10 24.0 32.0 Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Глубина канавки ограничена пластиной (4) WF(адаптер) (5) Минимальный вылет TOPGRiP JeTCUT MODULARGRiP TGPAD-JHP Адаптеры с каналами для подвода охлаждающей жидкости под высоким давлением, для канавочно-токарных пластин TGMF / TGMP CWN(1) CWX 2) CDX(3) WF WB WB 2 LH OAL HF OAH 3.00 3.00 9.00 4.00 2.40 5.2 12.7 37.20 24.0 30.0 4.00 5.00 16.00 3.50 3.40 5.2 17.2 41.70 24.0 30.0 5.00 5.00 16.00 3.00 4.40 5.2 17.2 41.70 24.0 30.0 6.0 0 6.35 22.00 350 5.00 6.0 23.2 47 10 240 32 0 Руководство по эксплуатации см. стр. 380-400 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Глубина канавки ограничена пластиной Обозначение TGPAD 3R/L-T9-JHP TGPAD 4R/L-T16-JHP TGPAD 5L-T16-JHP TGPAD 6R/L-T22-JHP Расход охлаждающей жидкости в зависимости от давления Обозначение 70 бар Расход (литр/мин) 100 бар Расход (литр/мин) 140 бар Расход (литр/мин) TGPAD 3R/L-T9-JHP 11-17 17-23 23-26 TGPAD 4R/L-T16-JHP 20-25 25-31 31-34 TGPAD 5R/L-T16-JHP 27-33 33-39 39-43 TGPAD 6R/L-T22-JHP 30-35 35-41 41-44 TOPGRiP TGHN-D Двухсторонние лезвия для прессованных пластин для прорезки и точения канавок 1 1 таг WB OAL Обозначение H CWN(1) CWX 2) OHN(3) OHX 4) HF OAL WB Пластина TGHN 26-3D 26.0 3.00 3.00 10.0 15.0 21.4 110.00 2.40 TGMF 3 TGHN 26-4D 26.0 4.00 5.00 10.0 15.0 21.4 110.00 3.20 TGMF 4, TGMF/P 5 TGHN 26-5D 26.0 5.00 5.00 10.0 20.0 21.4 110.00 4.00 TGMF/P 5 TGHN 32-3D 32.0 3.00 3.00 10.0 18.0 24.8 150.00 2.40 TGMF 3 TGHN 32-4D 32.0 4.00 5.00 12.0 21.0 24.8 150.00 3.20 TGMF 4, TGMF/P 5 TGHN 32-5D 32.0 5.00 5.00 12.0 26.0 24.8 150.00 4.00 TGMF/P 5 TGHN 32-6D 32.0 6.00 6.35 16.0 26.0 24.8 150.00 5.20 TGMF 6 Используйте отверстия на лезвии для настройки минимального и максимального вылета Глубина канавки ограничена пластиной Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Минимальный вылет (4) Максимальный вылет Пластины см. стр.: TGMA (258) TGMF (полный радиус) (257) TGMF/P (257) Блоки см. стр.: SGTBU/SGTBN (586) UBHCR/L(587) 256 ISCAR
