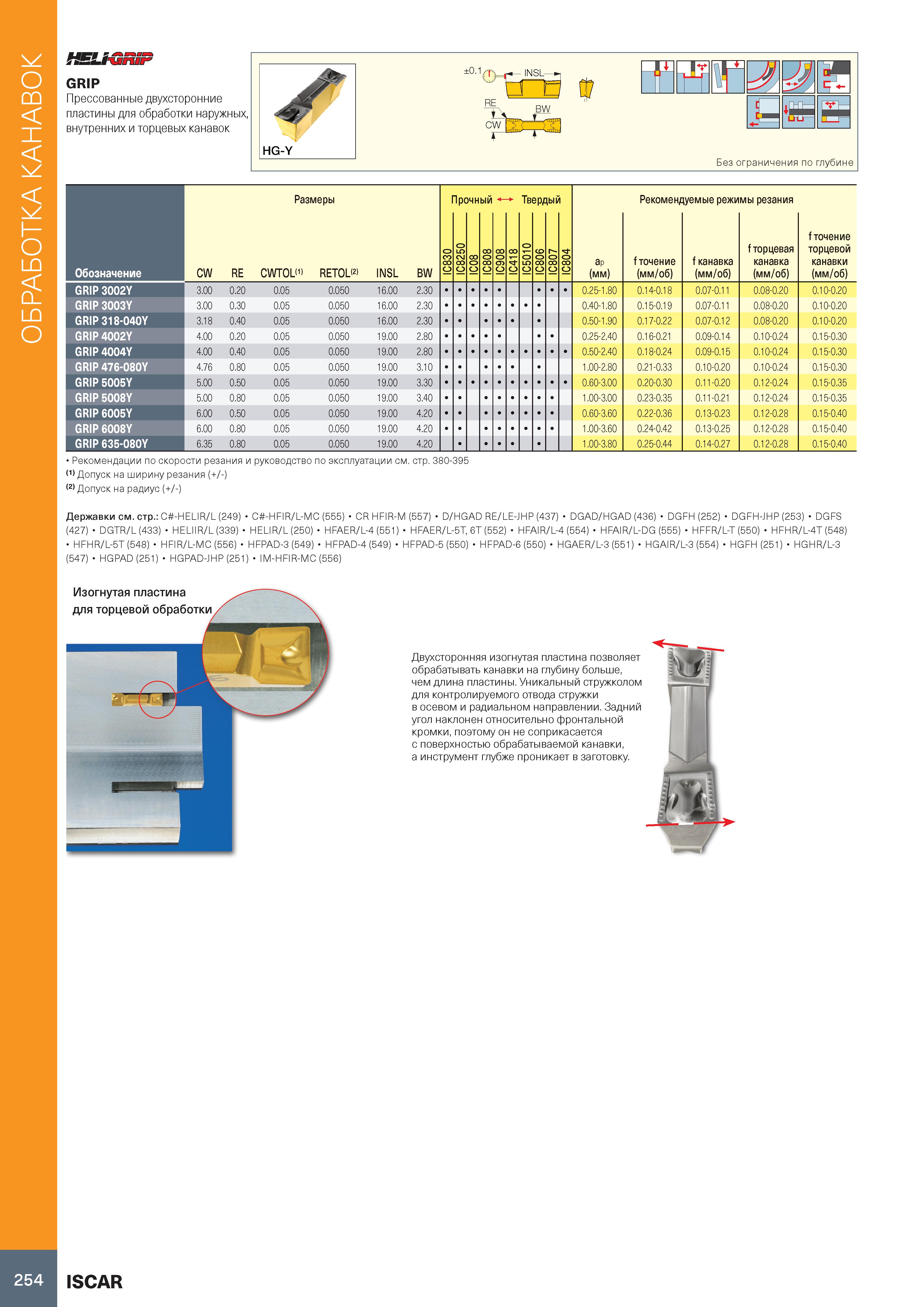

Обработка канавок 254 £EL w nP GRIP Прессованные двухсторонние пластины для обработки наружных, внутренних и торцевых канавок Обозначение GRIP 3002Y GRIP 3003Y GRIP 318-040Y GRIP 4002Y GRIP 4004Y GRIP 476-080Y GRIP 5005Y GRIP 5008Y GRIP 6005Y GRIP 6008Y GRIP 635-080Y Размеры CW RE CWTOL 1> RETOL 3.00 3.00 3.18 4.00 4.00 4.76 5.00 5.00 6.00 6.00 6.35 0.20 0.30 0.40 0.20 0.40 0.80 0.50 0.80 0.50 0.80 0.80 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 NSL BW 6.00 6.00 2.30 2.30 2.30 2.80 2.80 3.10 3.30 3.40 4.20 4.20 4.20 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 1> Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Рекомендуемые режимы резания ap (мм) fточение (мм/об) f канавка (мм/об) f торцевая канавка (мм/об) f точение торцевой канавки (мм/об) 0.25-1.80 0.14-0.18 0.07-0.11 0.08-0.20 0.10-0.20 0.40-1.80 0.15-0.19 0.07-0.11 0.08-0.20 0.10-0.20 0.50-1.90 0.17-0.22 0.07-0.12 0.08-0.20 0.10-0.20 0.25-2.40 0.16-0.21 0.09-0.14 0.10-0.24 0.15-0.30 0.50-2.40 0.18-0.24 0.09-0.15 0.10-0.24 0.15-0.30 1.00-2.80 0.21-0.33 0.10-0.20 0.10-0.24 0.15-0.30 0.60-3.00 0.20-0.30 0.11-0.20 0.12-0.24 0.15-0.35 1.00-3.00 0.23-0.35 0.11-0.21 0.12-0.24 0.15-0.35 0.60-3.60 0.22-0.36 0.13-0.23 0.12-0.28 0.15-0.40 1.00-3.60 0.24-0.42 0.13-0.25 0.12-0.28 0.15-0.40 1.00-3.80 0.25-0.44 0.14-0.27 0.12-0.28 0.15-0.40 Державки см. стр.: C -HELIR/L(249) C -HFIR/L-MC (555) CR HFIR-M (557) D/HGAD RE/LE-JHP (437) DGAD/HGAD (436) DGFH (252) DGFH-JHP (253) DGFS (427) DGTR/L (433) HELIIR/L (339) HELIR/L (250) HFAER/L-4 (551) HFAER/L-5T, 6T (552) HFAIR/L-4 (554) HFAIR/L-DG (555) HFFR/L-T (550) HFHR/L-4T (548) HFHR/L-5T (548) HFIR/L-MC (556) HFPAD-3 (549) HFPAD-4 (549) HFPAD-5 (550) HFPAD-6 (550) HGAER/L-3 (551) (547) HGPAD (251) HGPAD-JHP (251) IM-HFIR-MC (556) HGAIR/L-3 (554) HGFH (251) HGHR/L-3 Двухсторонняя изогнутая пластина позволяет обрабатывать канавки на глубину больше, чем длина пластины. Уникальный стружколом для контролируемого отвода стружки в осевом и радиальном направлении. Задний угол наклонен относительно фронтальной кромки, поэтому он не соприкасается с поверхностью обрабатываемой канавки, а инструмент глубже проникает в заготовку. ISCAR HG Без ограничения по глубине Изогнутая пластина для торцевой обработки
