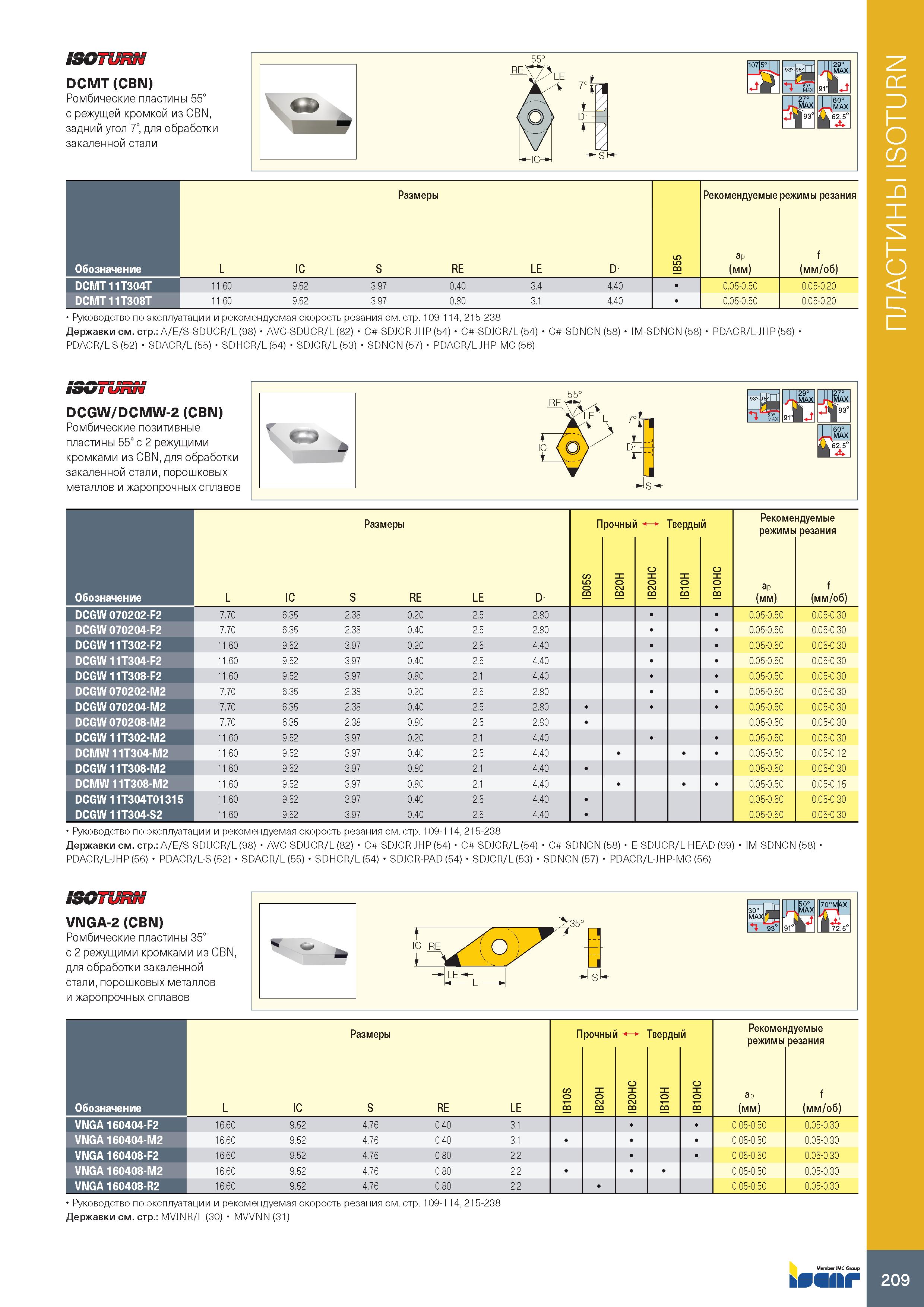

213 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.209

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 209 0213 Lab2u

DCMT (CBN) Ромбические пластины 55° с режущей кромкой из CBN, задний угол 7°, для обработки закаленной стали 93Ч95 Размеры Рекомендуемые режимы резания Обозначение L IC s RE LE Di IB55 aP (mm) f (мм/об) DCMT 11Т304Т 11,60 9,52 3,97 0,40 3,4 4,40 0,05-0,50 0,05-0,20 DCMT 11Т308Т 11,60 9,52 3,97 0,80 3,1 4,40 0,05-0,50 0,05-0,20 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: A/E/S-SDUCR/L (98) AVC-SDUCR/L(82) C -SDJCR-JHP (54) C -SDJCR/L (54) C -SDNCN (58) IM-SDNCN (58) PDACR/L-JHP (56) PDACR/L-S (52) SDACR/L(55) SDHCR/L(54) SDJCR/L(53) SDNCN (57) PDACR/L-JHP-MC (56) DCGW/DCMW-2 (CBN) Ромбические позитивные пластины 55° с 2 режущими кромками из CBN, для обработки закаленной стали, порошковых металлов и жаропрочных сплавов L IC s Размеры RE LE d П С/Э LO о CQ рочны£ n= о CSJ CQ IB20HC Тверды n= о CD Й О n= о m Рекоме режимы aP (mm) н дуемые iрезания f (мм/об) 7,70 6,35 2,38 0,20 2,5 2 80 0,05-0,50 0,05-0,30 7,70 6,35 2,38 0,40 2,5 2 80 0,05-0,50 0,05-0,30 11,60 9,52 3,97 0,20 2,5 4 40 0,05-0,50 0,05-0,30 11,60 9,52 3,97 0,40 2,5 4 40 0,05-0,50 0,05-0,30 11,60 9,52 3,97 0,80 2,1 4 40 0,05-0,50 0,05-0,30 7,70 6,35 2,38 0,20 2,5 2 80 0,05-0,50 0,05-0,30 7,70 6,35 2,38 0,40 2,5 2 80 0,05-0,50 0,05-0,30 7,70 6,35 2,38 0,80 2,5 2 80 0,05-0,50 0,05-0,30 11,60 9,52 3,97 0,20 2,1 4 40 0,05-0,50 0,05-0,30 11,60 9,52 3,97 0,40 2,5 4 40 0,05-0,50 0,05-0,12 11,60 9,52 3,97 0,80 2,1 4 40 0,05-0,50 0,05-0,30 11,60 9,52 3,97 0,80 2,1 4 40 0,05-0,50 0,05-0,15 11,60 9,52 3,97 0,40 2,5 4 40 0,05-0,50 0,05-0,30 11,60 9,52 3,97 0,40 2,5 4 40 0,05-0,50 0,05-0,30 Обозначение DCGW 070202-F2 DCGW 070204-F2 DCGW11T302-F2 DCGW11T304-F2 DCGW11T308-F2 DCGW 070202-М2 DCGW 070204-М2 DCGW 070208-М2 DCGW11Т302-М2 DCMW11Т304-М2 DCGW11Т308-М2 DCMW11Т308-М2 DCGW11Т304Т01315 DCGW11T304-S2 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114,215-238 Державки см. стр.: A/E/S-SDUCR/L (98) AVC-SDUCR/L (82) C -SDJCR-JHP (54) C -SDJCR/L(54) C -SDNCN (58) E-SDUCR/L-HEAD (99) IM-SDNCN (58) PDACR/L-JHP (56) PDACR/L-S (52) SDACR/L(55) SDHCR/L(54) SDJCR-PAD (54) SDJCR/L(53) SDNCN (57) PDACR/L-J HP-MC (56) 9%JD СЪ£2лЖ7 VNGA-2 (CBN) Ромбические пластины 35° с 2 режущими кромками из CBN, для обработки закаленной стали, порошковых металлов и жаропрочных сплавов ▼ W Обозначение L IC Размеры S RE LE П С/Э о CD рочны£ n= о CSJ CD IB20HC Тверды n= о CD Й О n= о CD Рекоме h режимы ap (mm) щуемые резания f (мм/об) VNGA 160404-F2 16,60 9,52 4,76 0,40 3,1 . 0,05-0,50 0,05-0,30 VNGA 160404-M2 16,60 9,52 4,76 0,40 3,1 0,05-0,50 0,05-0,30 VNGA 160408-F2 16,60 9,52 4,76 0,80 2,2 0,05-0,50 0,05-0,30 VNGA 160408-M2 16,60 9,52 4,76 0,80 2,2 0,05-0,50 0,05-0,30 VNGA 160408-R2 16,60 9,52 4,76 0,80 2,2 0,05-0,50 0,05-0,30 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114,215-238 Державки см. стр.: MVJNR/L(30) MVVNN (31) bSSflkf ПЛАСТИНЫ ISOTURN
