212 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.208

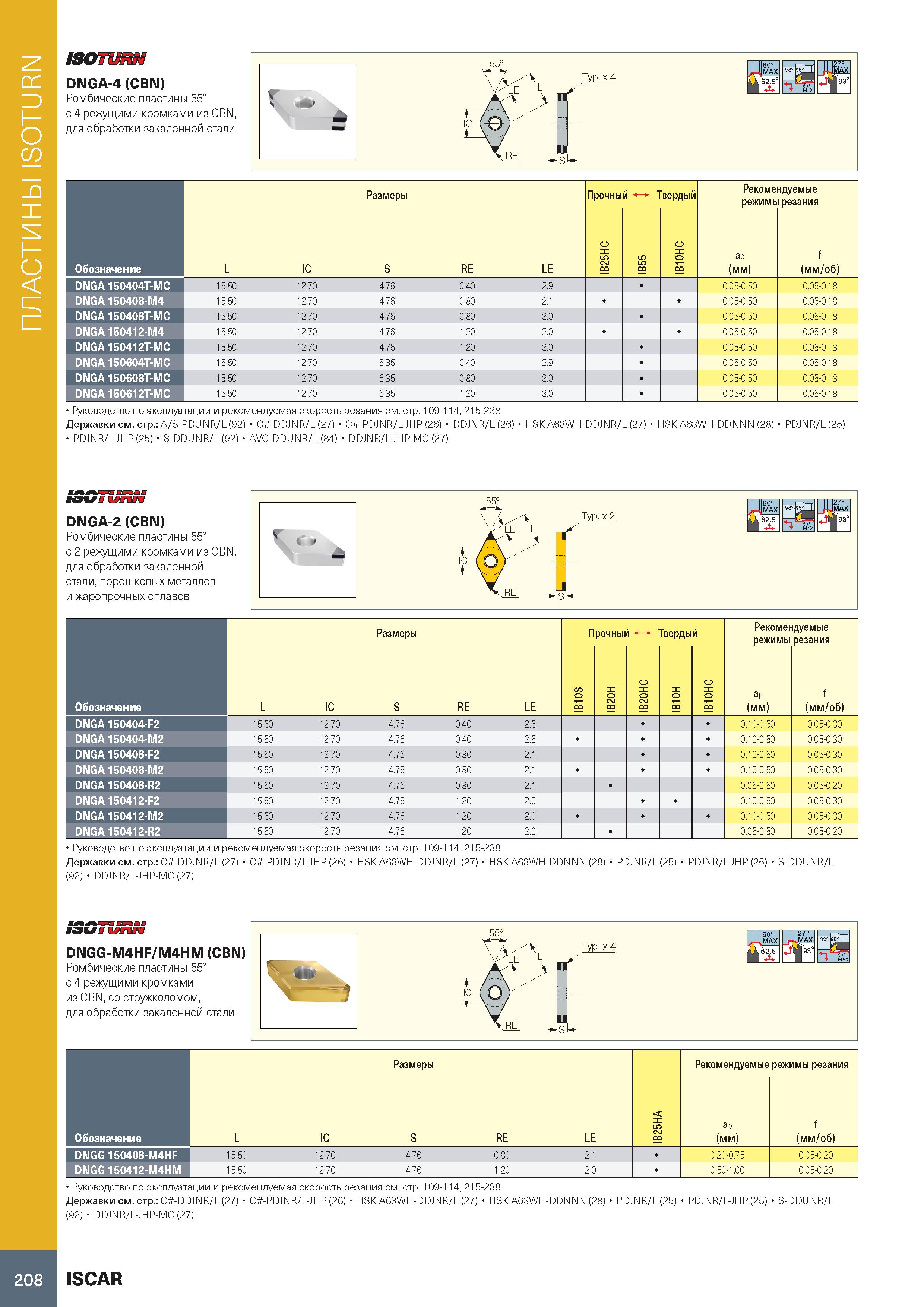

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 208 0212 Lab2u
