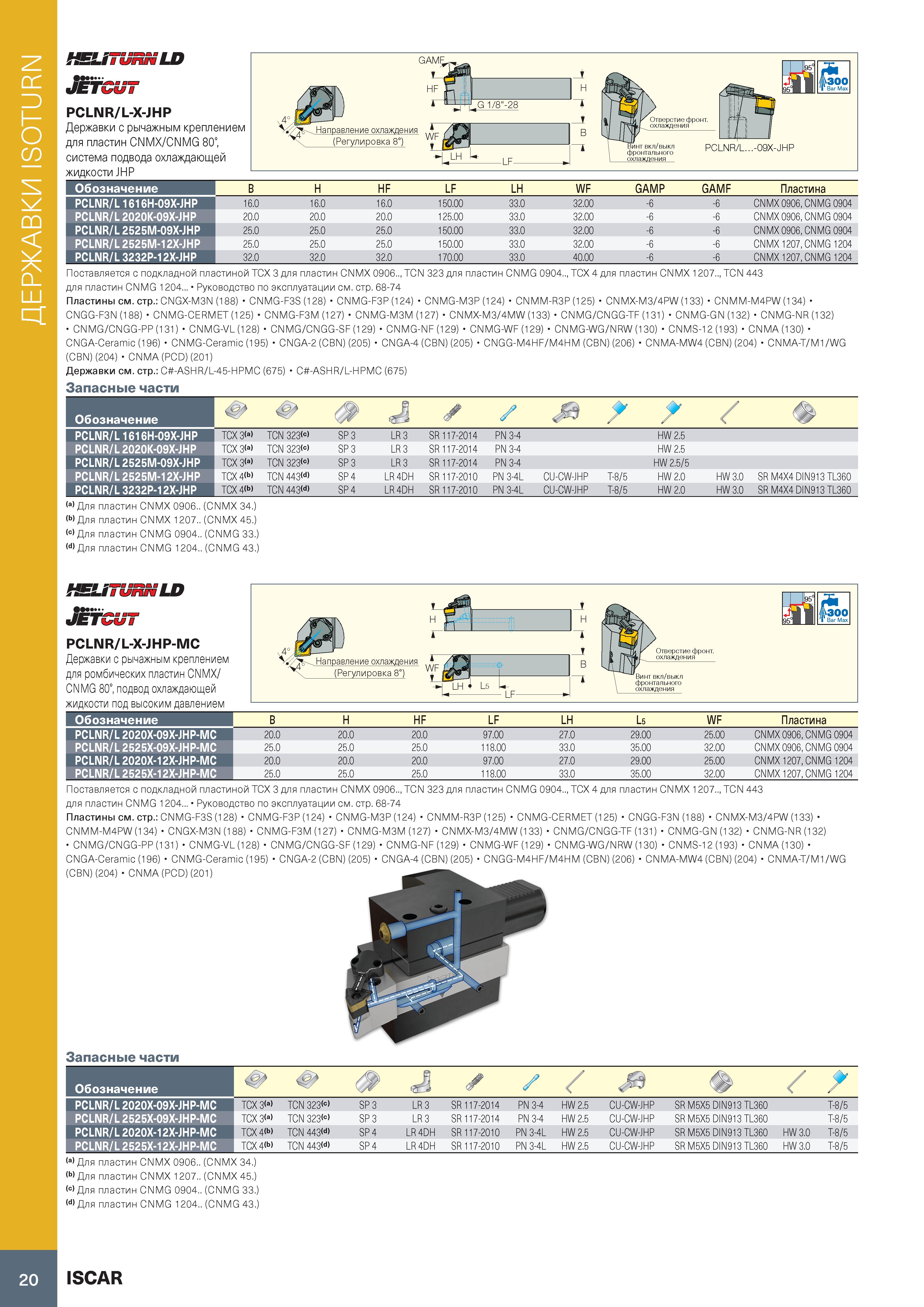

ДЕРЖАВКИ ISOTURN uvi PCLNR/L-X-JHP Державки с рычажным креплением для пластин CNMX/CNMG 80°, система подвода охлаждающей жидкости JHP GAMF H \4° > 4 Направление охлаждения у (Регулировка 8°) .G 1/8"-28 LH B L LF A У 95°И I Bar Max вкл/выкл фронтального охлаждения PCLNR/I -09X-JHP Обозначение B H HF LF LH WF GAMP GAMF Пластина PCLNR/L 1616H-09X-JHP 16.0 16.0 16.0 150.00 33.0 32.00 -6 -6 CNMX 0906, CNMG 0904 PCLNR/L 2020K-09X-JHP 20.0 20.0 20.0 125.00 33.0 32.00 -6 -6 CNMX 0906, CNMG 0904 PCLNR/L 2525M-09X-JHP 25.0 25.0 25.0 150.00 33.0 32.00 -6 -6 CNMX 0906, CNMG 0904 PCLNR/L 2525M-12X-JHP 25.0 25.0 25.0 150.00 33.0 32.00 -6 -6 CNMX 1207, CNMG 1204 PCLNR/L 3232P-12X-JHP 32.0 32.0 32.0 170.00 33.0 40.00 -6 -6 CNMX 1207, CNMG 1204 Поставляется с подкладной пластиной TCX 3 для пластин CNMX 0906.., TCN 323 для пластин CNMG 0904.., TCX 4 для пластин CNMX 1207.., TCN 443 для пластин CNMG 1204... Руководство по эксплуатации см. стр. 68-74 Пластины см. стр.: CNGX-M3N (188) CNMG-F3S (128) CNMG-F3P (124) CNMG-M3P (124) CNMM-R3P (125) CNMX-M3/4PW (133) CNMM-M4PW (134) CNGG-F3N (188) CNMG-CERMET (125) CNMG-F3M (127) CNMG-M3M (127) CNMX-M3/4MW (133) CNMG/CNGG-TF (131) CNMG-GN (132) CNMG-NR (132) CNMG/CNGG-PP (131) CNMG-VL (128) CNMG/CNGG-SF (129) CNMG-NF (129) CNMG-WF (129) CNMG-WG/NRW (130) CNMS-12 (193) CNMA (130) CNGA-Ceramic (196) CNMG-Ceramic (195) CNGA-2 (CBN) (205) CNGA-4 (CBN) (205) CNGG-M4HF/M4HM (CBN) (206) CNMA-MW4 (CBN) (204) CNMA-T/M1/WG (CBN) (204) CNMA (PCD) (201) Державки см. стр.: C -ASHR/L-45-HPMC (675) C -ASHR/L-HPMC (675) Запасные части Обозначение 0 V ' Ф Л / f / / PCLNR/L 1616H-09X-JHP TCX 3(a) TCN 323(c) SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5 PCLNR/L 2020K-09X-JHP TCX 3(a) TCN 323(c) SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5 PCLNR/L 2525M-09X-JHP TCX 3(a) TCN 323(c) SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5/5 PCLNR/L 2525M-12X-JHP TCX 4(b) TCN 443(d) SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW-JHP T-8/5 HW 2.0 HW 3.0 SR M4X4 DIN913 TL360 PCLNR/L 3232P-12X-JHP TCX 4(b) TCN 443(d) SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW-JHP T-8/5 HW 2.0 HW 3.0 SR M4X4 DIN913 TL360 (a) Для пластин CNMX 0906.. (CNMX 34.) (b) Для пластин CNMX 1207.. (CNMX 45.) (c) Для пластин CNMG 0904.. (CNMG 33. (d) Для пластин CNMG 1204.. (CNMG 43. HEUTURNLD IrVf PCLNR/L-X-JHP-MC Державки с рычажным креплением для ромбических пластин CNMX/ CNMG 80°, подвод охлаждающей жидкости под высоким давлением Обозначение B H HF LF LH L5 WF Пластина PCLNR/L 2020X-09X-JHP-MC 20.0 20.0 20.0 97.00 27.0 29.00 25.00 CNMX 0906, CNMG 0904 PCLNR/L 2525X-09X-JHP-MC 25.0 25.0 25.0 118.00 33.0 35.00 32.00 CNMX 0906, CNMG 0904 PCLNR/L 2020X-12X-JHP-MC 20.0 20.0 20.0 97.00 27.0 29.00 25.00 CNMX 1207, CNMG 1204 PCLNR/L 2525X-12X-JHP-MC 25.0 25.0 25.0 118.00 33.0 35.00 32.00 CNMX 1207, CNMG 1204 Поставляется с подкладной пластиной TCX 3 для пластин CNMX 0906.., TCN 323 для пластин CNMG 0904.., TCX 4 для пластин CNMX 1207.., TCN 443 для пластин CNMG 1204... Руководство по эксплуатации см. стр. 68-74 Пластины см. стр.: CNMG-F3S (128) CNMG-F3P (124) CNMG-M3P (124) CNMM-R3P (125) CNMG-CERMET (125) CNGG-F3N (188) CNMX-M3/4PW (133) CNMM-M4PW (134) CNGX-M3N (188) CNMG-F3M (127) CNMG-M3M (127) CNMX-M3/4MW (133) CNMG/CNGG-TF (131) CNMG-GN (132) CNMG-NR (132) CNMG/CNGG-PP (131) CNMG-VL (128) CNMG/CNGG-SF (129) CNMG-NF (129) CNMG-WF (129) CNMG-WG/NRW (130) CNMS-12 (193) CNMA (130) CNGA-Ceramic (196) CNMG-Ceramic (195) CNGA-2(CBN) (205) CNGA-4 (CBN) (205) CNGG-M4HF/M4HM (CBN) (206) CNMA-MW4 (CBN) (204) CNMA-T/M1/WG (CBN) (204) CNMA (PCD) (201) Запасные части Обозначение Ф e l / / / PCLNR/L 2020X-09X-JHP-MC TCX 3(a) TCN 323(c) SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5 CU-CW-JHP SR M5X5 DIN913 TL360 T-8/5 PCLNR/L 2525X-09X-JHP-MC TCX 3(a) TCN 323(c) SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5 CU-CW-JHP SR M5X5 DIN913 TL360 T-8/5 PCLNR/L 2020X-12X-JHP-MC TCX 4(b TCN 443(d) SP 4 LR 4DH SR 117-2010 PN 3-4L HW 2.5 CU-CW-JHP SR M5X5 DIN913 TL360 HW 3.0 T-8/5 PCLNR/L 2525X-12X-JHP-MC TCX 4(b) TCN 443(d) SP 4 LR 4DH SR 117-2010 PN 3-4L HW 2.5 CU-CW-JHP SR M5X5 DIN913 TL360 HW 3.0 T-8/5 (a) Для пластин CNMX 0906.. (CNMX 34.) (b) Для пластин CNMX 1207.. (CNMX 45.) (c) Для пластин CNMG 0904.. (CNMG 33. (d) Для пластин CNMG 1204.. (CNMG 43. 20 ISCAR
