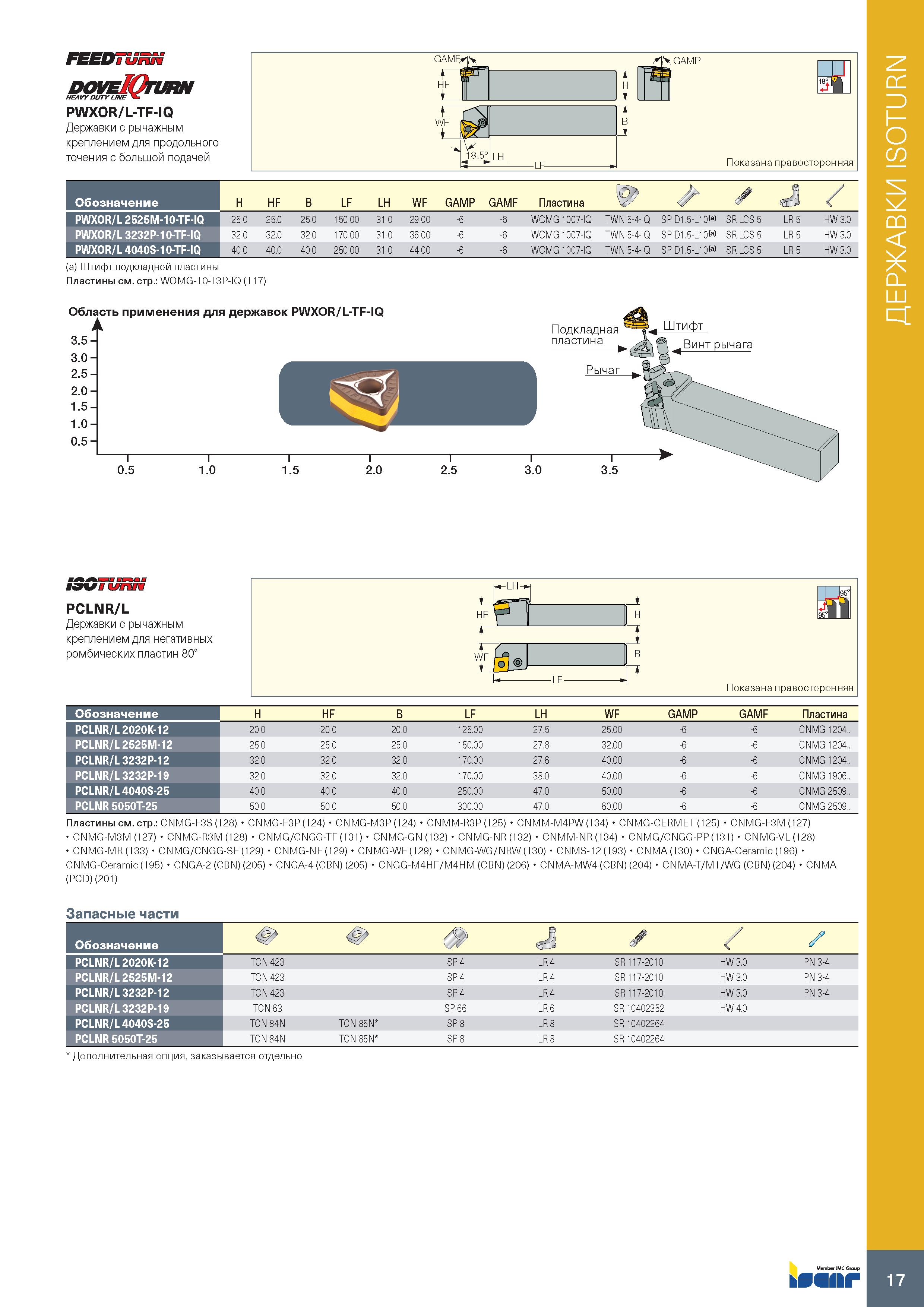

21 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.17 |
|||||
Каталог ISCAR 2020 Инструменты для токарных работ Стр. 17 0021 Lab2u FEEDTURN doveIQturn HEAVY DUTY UNE PWXOR/L-TF-IQ Державки с рычажным креплением для продольного точения с большой подачей Обозначение H HF B LF LH WF GAMP GAMF Пластина Л 5 s' PWXOR/L 2525M-10-TF-IQ 25.0 25.0 25.0 150.00 31.0 29.00 -6 -6 WOMG 1007-IQ TWN 5-4-IQ SP D1.5-L10M SR LCS 5 LR 5 HW 3.0 PWXOR/L 3232P-10-TF-IQ 32.0 32.0 32.0 170.00 31.0 36.00 -6 -6 WOMG 1007-IQ TWN 5-4-IQ SP D1.5-L10M SR LCS 5 LR 5 HW 3.0 PWXOR/L 4040S-10-TF-IQ 40.0 40.0 40.0 250.00 31.0 44.00 -6 -6 WOMG 1007-IQ TWN 5-4-IQ SP D1.5-L10M SR LCS 5 LR 5 HW 3.0 (a) Штифт подкладной пластины Пластины см. стр.: WOMG-10-T3P-IQ (117) Область применения для державок PWXOR/L-TF-IQ i3Gw\'&шкз PCLNR/L Державки с рычажным креплением для негативных ромбических пластин 80° Обозначение H HF B LF LH WF GAMP GAMF Пластина PCLNR/L 2020K-12 20.0 20.0 20.0 125.00 27.5 25.00 -6 -6 CNMG 1204.. PCLNR/L 2525M-12 25.0 25.0 25.0 150.00 27.8 32.00 -6 -6 CNMG 1204.. PCLNR/L 3232P-12 32.0 32.0 32.0 170.00 27.6 40.00 -6 -6 CNMG 1204.. PCLNR/L 3232P-19 32.0 32.0 32.0 170.00 38.0 40.00 -6 -6 CNMG 1906.. PCLNR/L 4040S-25 40.0 40.0 40.0 250.00 47.0 50.00 -6 -6 CNMG 2509.. PCLNR 5050T-25 50.0 50.0 50.0 300.00 47.0 60.00 -6 -6 CNMG 2509.. Пластины см. стр.: CNMG-F3S (128) CNMG-F3P (124) CNMG-M3P (124) CNMM-R3P (125) CNMM-M4PW (134) CNMG-CERMET(125) CNMG-F3M (127) CNMG-M3M (127) CNMG-R3M (128) CNMG/CNGG-TF (131) CNMG-GN (132) CNMG-NR (132) CNMM-NR (134) CNMG/CNGG-PP (131) CNMG-VL (128) CNMG-MR (133) CNMG/CNGG-SF (129) CNMG-NF (129) CNMG-WF (129) CNMG-WG/NRW (130) CNMS-12 (193) CNMA (130) CNGA-Ceramic (196) CNMG-Ceramic (195) CNGA-2 (CBN) (205) CNGA-4 (CBN) (205) CNGG-M4HF/M4HM (CBN) (206) CNMA-MW4 (CBN) (204) CNMA-T/M1/WG (CBN) (204) CNMA (PCD) (201) Запасные части Обозначение v 4 Ф S I / / PCLNR/L 2020K-12 TCN 423 SP 4 LR 4 SR 117-2010 HW 3.0 PN 3-4 PCLNR/L 2525M-12 TCN 423 SP 4 LR 4 SR 117-2010 HW 3.0 PN 3-4 PCLNR/L 3232P-12 TCN 423 SP 4 LR 4 SR 117-2010 HW 3.0 PN 3-4 PCLNR/L 3232P-19 TCN 63 SP 66 LR 6 SR 10402352 HW 4.0 PCLNR/L 4040S-25 TCN 84N TCN 85N SP 8 LR 8 SR10402264 PCLNR 5050T-25 TCN 84N TCN 85N SP 8 LR 8 SR 10402264 Дополнительная опция, заказывается отдельно 17 ДЕРЖАВКИ ISOTURN |
|||||
