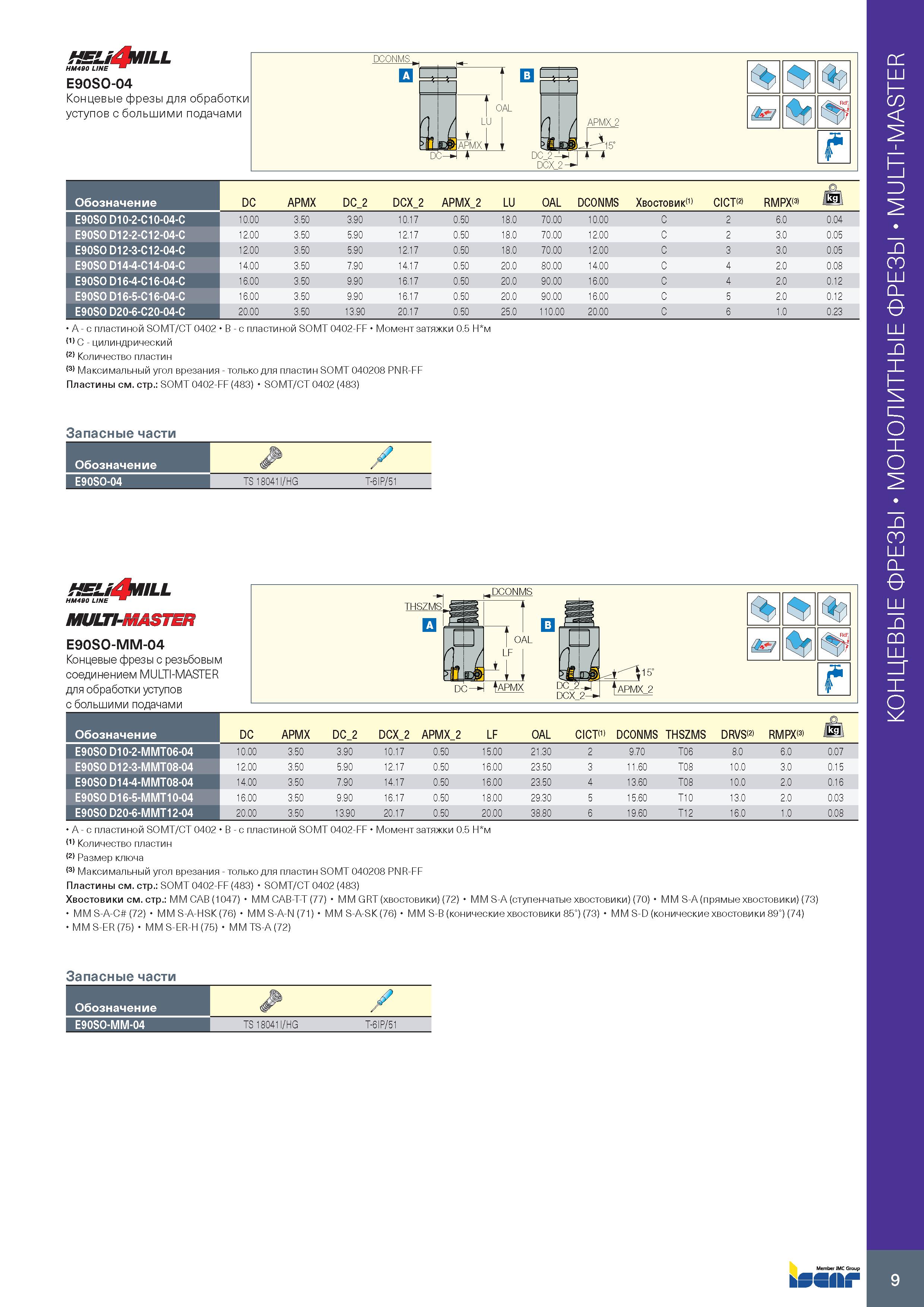

heuAhill HM4B0 LINE m E90SO-04 Концевые фрезы для обработки уступов с большими подачами Обозначение DC APMX DC 2 DCX 2 APMX 2 LU OAL DCONMS Хвостовик(1) CICT(2) RMPX(3) Jkg E90SO D10-2-C10-04-C 10.00 3.50 3.90 10.17 0.50 18.0 70.00 10.00 C 2 6.0 0.04 E90SO D12-2-C12-04-C 12.00 3.50 5.90 12.17 0.50 18.0 70.00 12.00 C 2 3.0 0.05 E90SO D12-3-C12-04-C 12.00 3.50 5.90 12.17 0.50 18.0 70.00 12.00 C 3 3.0 0.05 E90SO D14-4-C14-04-C 14.00 3.50 7.90 14.17 0.50 20.0 80.00 14.00 C 4 2.0 0.08 E90SO D16-4-C16-04-C 16.00 3.50 9.90 16.17 0.50 20.0 90.00 16.00 C 4 2.0 0.12 E90SO D16-5-C16-04-C 16.00 3.50 9.90 16.17 0.50 20.0 90.00 16.00 C 5 2.0 0.12 E90SO D20-6-C20-04-C 20.00 3.50 13.90 20.17 0.50 25.0 110.00 20.00 C 6 1.0 0.23 A - с пластиной SOMT/CT 0402 B - с пластиной SOMT 0402-FF Момент затяжки 0.5 ньютон на метр (1) C - цилиндрический (2) Количество пластин (3) Максимальный угол врезания - только для пластин SOMT 040208 PNR-FF Пластины см. стр.: SOMT 0402-FF (483) SOMT/CT 0402 (483) Запасные части Обозначение E90SO-04 TS 18041I/HG T-6IP/51 heuAmll ньютон на метр соединением MULTI-MASTER для обработки уступов с большими подачами f APMX 2 Обозначение DC APMX DC 2 DCX 2 APMX 2 LF OAL CICT(1) DCONMS THSZMS DRVS(2) RMPX(3) Jkg E90SO D10-2-MMT06-04 10.00 3.50 3.90 10.17 0.50 15.00 21.30 2 9.70 T06 8.0 6.0 0.07 E90SO D12-3-MMT08-04 12.00 3.50 5.90 12.17 0.50 16.00 23.50 3 11.60 T08 10.0 3.0 0.15 E90SO D14-4-MMT08-04 14.00 3.50 7.90 14.17 0.50 16.00 23.50 4 13.60 T08 10.0 2.0 0.16 E90SO D16-5-MMT10-04 16.00 3.50 9.90 16.17 0.50 18.00 29.30 5 15.60 T10 13.0 2.0 0.03 E90SO D20-6-MMT12-04 20.00 3.50 13.90 20.17 0.50 20.00 38.80 6 19.60 T12 16.0 1.0 0.08 A - с пластиной SOMT/CT 0402 B - с пластиной SOMT 0402-FF Момент затяжки 0.5 ньютон на метр (1) Количество пластин Размер ключа (3) Максимальный угол врезания - только для пластин SOMT 040208 PNR-FF Пластины см. стр.: SOMT 0402-FF (483) SOMT/CT 0402 (483) Хвостовики см. стр.: MM CAB (1047) MM CAB-T-T (77) MM GRT (хвостовики) (72) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM S-ER (75) MM S-ER-H (75) MM TS-A (72) Запасные части Обозначение E90SO-MM-04 TS 18041I/HG T-6IP/51 9 Монолитные концевые фрезы MULTI-MASTER
