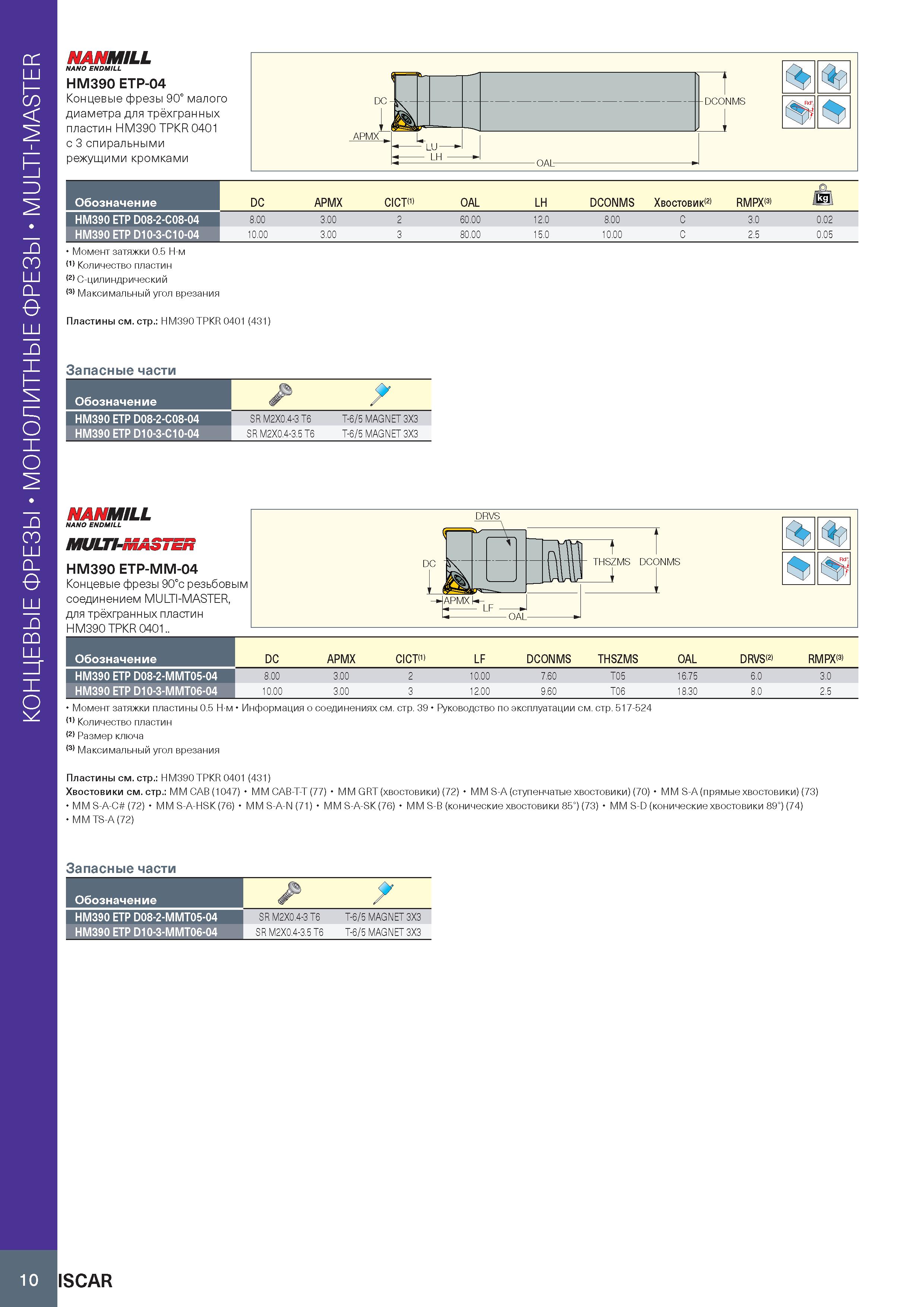

Монолитные концевые фрезы MULTI-MASTER NANMILL NANO ENDMILL HM390 ETP-04 Концевые фрезы 90° малого диаметра для трёхгранных пластин HM390 TPKR 0401 с 3 спиральными режущими кромками Обозначение DC APMX CICT(1) OAL LH DCONMS Хвостовик RMPX(3) kg HM390 ETP D08-2-C08-04 8.00 3.00 2 60.00 12.0 8.00 C 3.0 0.02 HM390 ETP D10-3-C10-04 10.00 3.00 3 80.00 15.0 10.00 C 2.5 0.05 Момент затяжки 0.5 ньютон на метр (1) Количество пластин C-цилиндрический (3) Максимальный угол врезания Пластины см. стр.: HM390 TPKR 0401 (431) Запасные части Обозначение HM390 ETP D08-2-C08-04 SR M2X0.4-3 T6 T-6/5 MAGNET 3X3 HM390 ETP D10-3-C10-04 SR M2X0.4-3.5 T6 T-6/5 MAGNET 3X3 NANMILL NANO ENDMILL MULTI-mASTcn HM390 ETP-MM-04 Концевые фрезы 90°с резьбовым соединением MULTI-MASTER, для трёхгранных пластин HM390 TPKR 0401.. DC APMX CICT(1) LF DCONMS THSZMS OAL DRVS(2) RMPX(3) 8.00 300 2 10.00 7.60 T05 16.75 6.0 3.0 10.0 0 300 3 1200 9.60 T06 18.30 M 2.5 Момент затяжки пластины 0.5 ньютон на метр Информация о соединениях см. стр. 39 Руководство по эксплуатации см. стр. 517-524 (1) Количество пластин Размер ключа (3) Максимальный угол врезания Пластины см. стр.: HM390 TPKR 0401 (431) Хвостовики см. стр.: MM CAB (1047) MM CAB-TT (77) MM GRT (хвостовики) (72) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM TS-A (72) Обозначение HM390 ETP D08-2-MMT05-04 HM390 ETP D10-3-MMT06-04 Г' Cj' Запасные части Обозначение HM390 ETP D08-2-MMT05-04 SR M2X0.4-3 T6 T-6/5 MAGNET 3X3 HM390 ETP D10-3-MMT06-04 SR M2X0.4-3.5 T6 T-6/5 MAGNET 3X3 10 ISCAR
