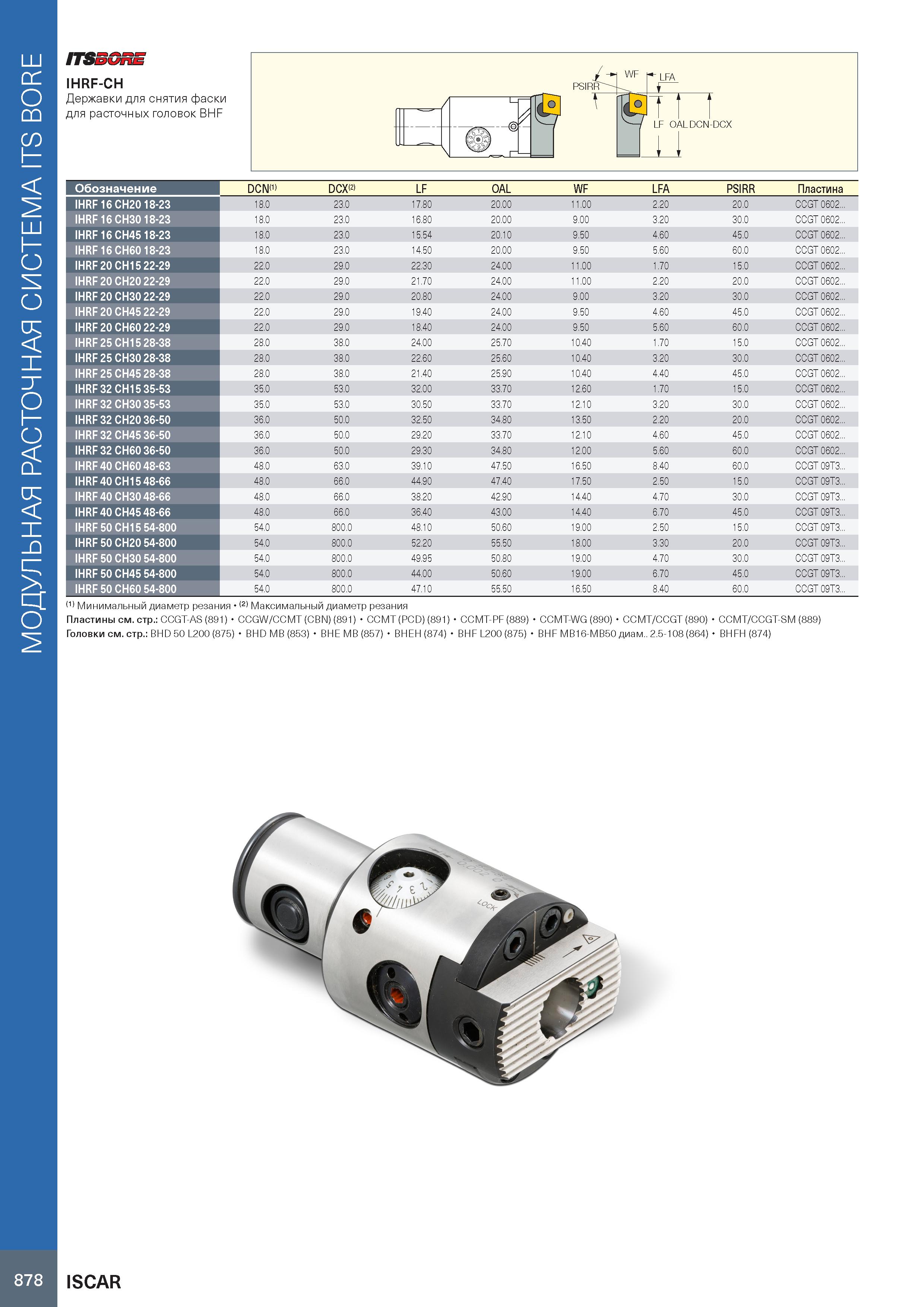

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 878 0882 Lab2u МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE ITSSGRE IHRF-CH Державки для снятия фаски для расточных головок BHF Обозначение DCN(1) DCX(2) LF OAL WF LFA PSIRR Пластина IHRF 16 CH20 18-23 18.0 23.0 17.80 20.00 11.00 2.20 20.0 CCGT 0602. IHRF 16 CH30 18-23 18.0 23.0 16.80 20.00 9.00 3.20 30.0 CCGT 0602.. IHRF 16 CH45 18-23 18.0 23.0 15.54 20.10 9.50 4.60 45.0 CCGT 0602.. IHRF 16 CH60 18-23 18.0 23.0 14.50 20.00 9.50 5.60 60.0 CCGT 0602.. IHRF 20 CH15 22-29 22.0 29.0 22.30 24.00 11.00 1.70 15.0 CCGT 0602.. IHRF 20 CH20 22-29 22.0 29.0 21.70 24.00 11.00 2.20 20.0 CCGT 0602.. IHRF 20 CH30 22-29 22.0 29.0 20.80 24.00 9.00 3.20 30.0 CCGT 0602.. IHRF 20 CH45 22-29 22.0 29.0 19.40 24.00 9.50 4.60 45.0 CCGT 0602.. IHRF 20 CH60 22-29 22.0 29.0 18.40 24.00 9.50 5.60 60.0 CCGT 0602.. IHRF 25 CH15 28-38 28.0 38.0 24.00 25.70 10.40 1.70 15.0 CCGT 0602.. IHRF 25 CH30 28-38 28.0 38.0 22.60 25.60 10.40 3.20 30.0 CCGT 0602.. IHRF 25 CH45 28-38 28.0 38.0 21.40 25.90 10.40 4.40 45.0 CCGT 0602.. IHRF 32 CH15 35-53 35.0 53.0 32.00 33.70 12.60 1.70 15.0 CCGT 0602.. IHRF 32 CH30 35-53 35.0 53.0 30.50 33.70 12.10 3.20 30.0 CCGT 0602.. IHRF 32 CH20 36-50 36.0 50.0 32.50 34.80 13.50 2.20 20.0 CCGT 0602.. IHRF 32 CH45 36-50 36.0 50.0 29.20 33.70 12.10 4.60 45.0 CCGT 0602.. IHRF 32 CH60 36-50 36.0 50.0 29.30 34.80 12.00 5.60 60.0 CCGT 0602.. IHRF 40 CH60 48-63 48.0 63.0 39.10 47.50 16.50 8.40 60.0 CCGT 09T3.. IHRF 40 CH15 48-66 48.0 66.0 44.90 47.40 17.50 2.50 15.0 CCGT 09T3.. IHRF 40 CH30 48-66 48.0 66.0 38.20 42.90 14.40 4.70 30.0 CCGT 09T3.. IHRF 40 CH45 48-66 48.0 66.0 36.40 43.00 14.40 6.70 45.0 CCGT 09T3.. IHRF 50 CH15 54-800 54.0 800.0 48.10 50.60 19.00 2.50 15.0 CCGT 09T3.. IHRF 50 CH20 54-800 54.0 800.0 52.20 55.50 18.00 3.30 20.0 CCGT 09T3.. IHRF 50 CH30 54-800 54.0 800.0 49.95 50.80 19.00 4.70 30.0 CCGT 09T3.. IHRF 50 CH45 54-800 54.0 800.0 44.00 50.60 19.00 6.70 45.0 CCGT 09T3.. IHRF 50 CH60 54-800 54.0 800.0 47.10 55.50 16.50 8.40 60.0 CCGT 09T3. (1) Минимальный диаметр резания (2) Максимальный диаметр резания Пластины см. стр.: CCGT-AS (891) CCGW/CCMT (CBN) (891) CCMT (PCD) (891) CCMT-PF (889) CCMT-WG (890) CCMT/CCGT (890) CCMT/CCGT-SM (889) Головки см. стр.: BHD 50 L200 (875) BHD MB (853) BHE MB (857) BHEH (874) BHF L200 (875) BHF MB16-MB50 диам.. 2.5-108 (864) BHFH (874) 878 ISCAR
