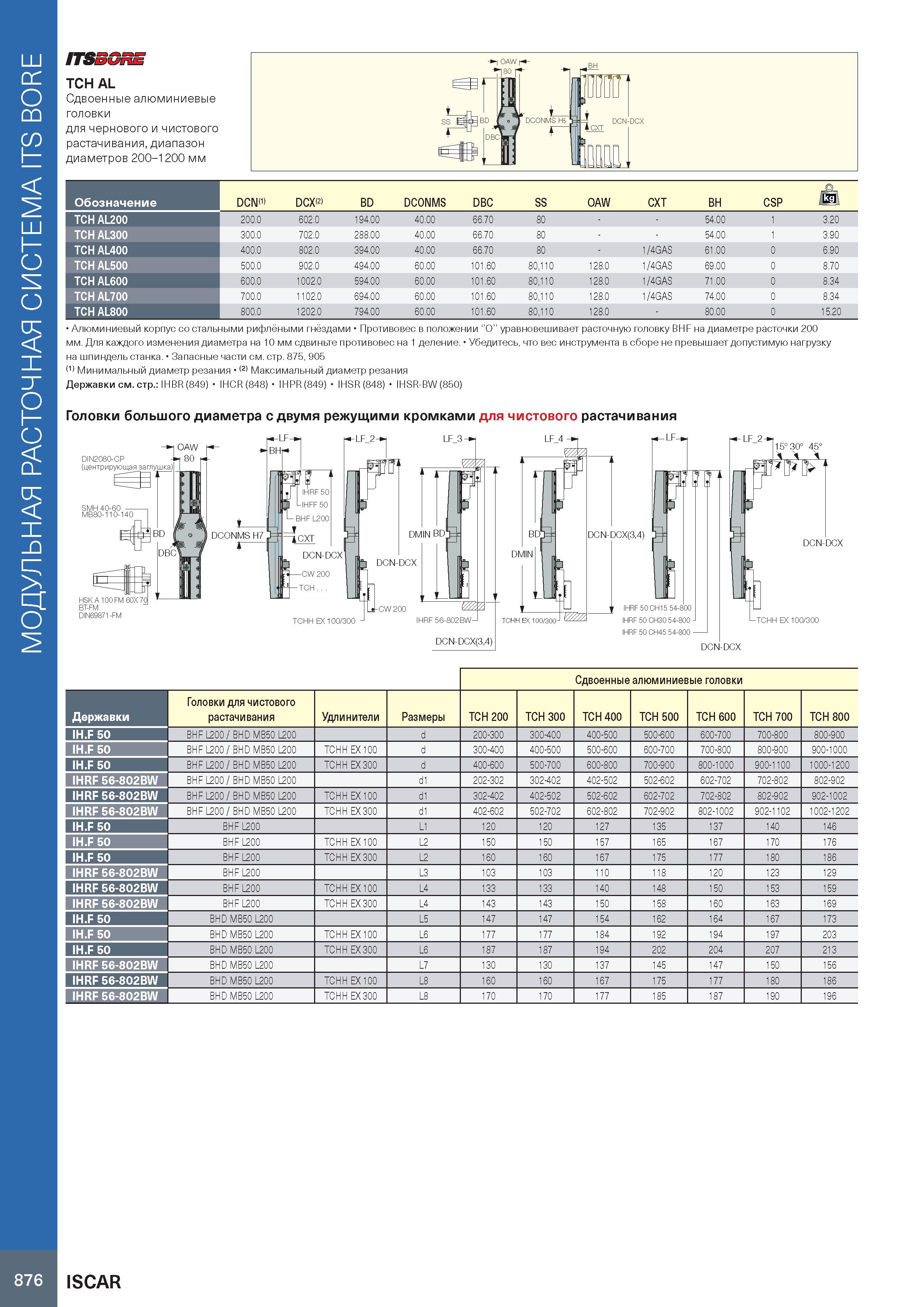

МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE ITSSGRE TCH AL Сдвоенные алюминиевые головки для чернового и чистового растачивания, диапазон диаметров 200-1200 мм Обозначение DCN(1) DCX(2) BD DCONMS DBC SS OAW CXT BH CSP kg TCH AL200 200.0 602.0 194.00 40.00 66.70 80 54.00 1 3.20 TCH AL300 300.0 702.0 288.00 40.00 66.70 80 54.00 1 3.90 TCH AL400 400.0 802.0 394.00 40.00 66.70 80 1/4GAS 61.00 0 6.90 TCH AL500 500.0 902.0 494.00 60.00 101.60 80,110 128.0 1/4GAS 69.00 0 8.70 TCH AL600 600.0 1002.0 594.00 60.00 101.60 80,110 128.0 1/4GAS 71.00 0 8.34 TCH AL700 700.0 1102.0 694.00 60.00 101.60 80,110 128.0 1/4GAS 74.00 0 8.34 TCH AL800 800.0 1202.0 794.00 60.00 101.60 80,110 128.0 80.00 0 15.20 Алюминиевый корпус со стальными рифлёными гнёздами Противовес в положении ‘’O’’ уравновешивает расточную головку BHF на диаметре расточки 200 мм. Для каждого изменения диаметра на 10 мм сдвиньте противовес на 1 деление. Убедитесь, что вес инструмента в сборе не превышает допустимую нагрузку на шпиндель станка. Запасные части см. стр. 875, 905 (1) Минимальный диаметр резания (2) Максимальный диаметр резания Державки см. стр.: IHBR (849) IHCR (848) IHPR (849) IHSR (848) IHSR-BW (850) Головки большого диаметра с двумя режущими кромками для чистового растачивания DIN2080-CF (центрирующая заглушка HSK A 100 FM 60X 70 BT-FM DIN69871-FM DMIN BD TCHH EX 100/300 IHRF 56-802BW— DCN-DCX(3,4) Сдвоенные алюминиевые головки Державки Головки для чистового растачивания Удлинители Размеры TCH 200 TCH 300 TCH 400 TCH 500 TCH 600 TCH 700 TCH 800 IH.F 50 BHF 00 / BHD MB50 00 d 200-300 300-400 400-500 500-600 600-700 700-800 800-900 IH.F 50 BHF 00 / BHD MB50 00 TCHH EX 100 d 300-400 400-500 500-600 600-700 700-800 800-900 900-1000 IH.F 50 BHF 00 / BHD MB50 00 TCHH EX 300 d 400-600 500-700 600-800 700-900 800-1000 900-1100 1000-1200 IHRF 56-802BW BHF 00 / BHD MB50 00 d1 202-302 302-402 402-502 502-602 602-702 702-802 802-902 IHRF 56-802BW BHF 00 / BHD MB50 00 TCHH EX 100 d1 302-402 402-502 502-602 602-702 702-802 802-902 902-1002 IHRF 56-802BW BHF 00 / BHD MB50 00 TCHH EX 300 d1 402-602 502-702 602-802 702-902 802-1002 902-1102 1002-1202 IH.F 50 BHF 00 L1 120 120 127 135 137 140 146 IH.F 50 BHF 00 TCHH EX 100 L2 150 150 157 165 167 170 176 IH.F 50 BHF 00 TCHH EX 300 L2 160 160 167 175 177 180 186 IHRF 56-802BW BHF 00 L3 103 103 110 118 120 123 129 IHRF 56-802BW BHF 00 TCHH EX 100 L4 133 133 140 148 150 153 159 IHRF 56-802BW BHF 00 TCHH EX 300 L4 143 143 150 158 160 163 169 IH.F 50 BHD MB50 L200 L5 147 147 154 162 164 167 173 IH.F 50 BHD MB50 L200 TCHH EX 100 L6 177 177 184 192 194 197 203 IH.F 50 BHD MB50 L200 TCHH EX 300 L6 187 187 194 202 204 207 213 IHRF 56-802BW BHD MB50 L200 L7 130 130 137 145 147 150 156 IHRF 56-802BW BHD MB50 L200 TCHH EX 100 L8 160 160 167 175 177 180 186 IHRF 56-802BW BHD MB50 L200 TCHH EX 300 L8 170 170 177 185 187 190 196 876 ISCAR
