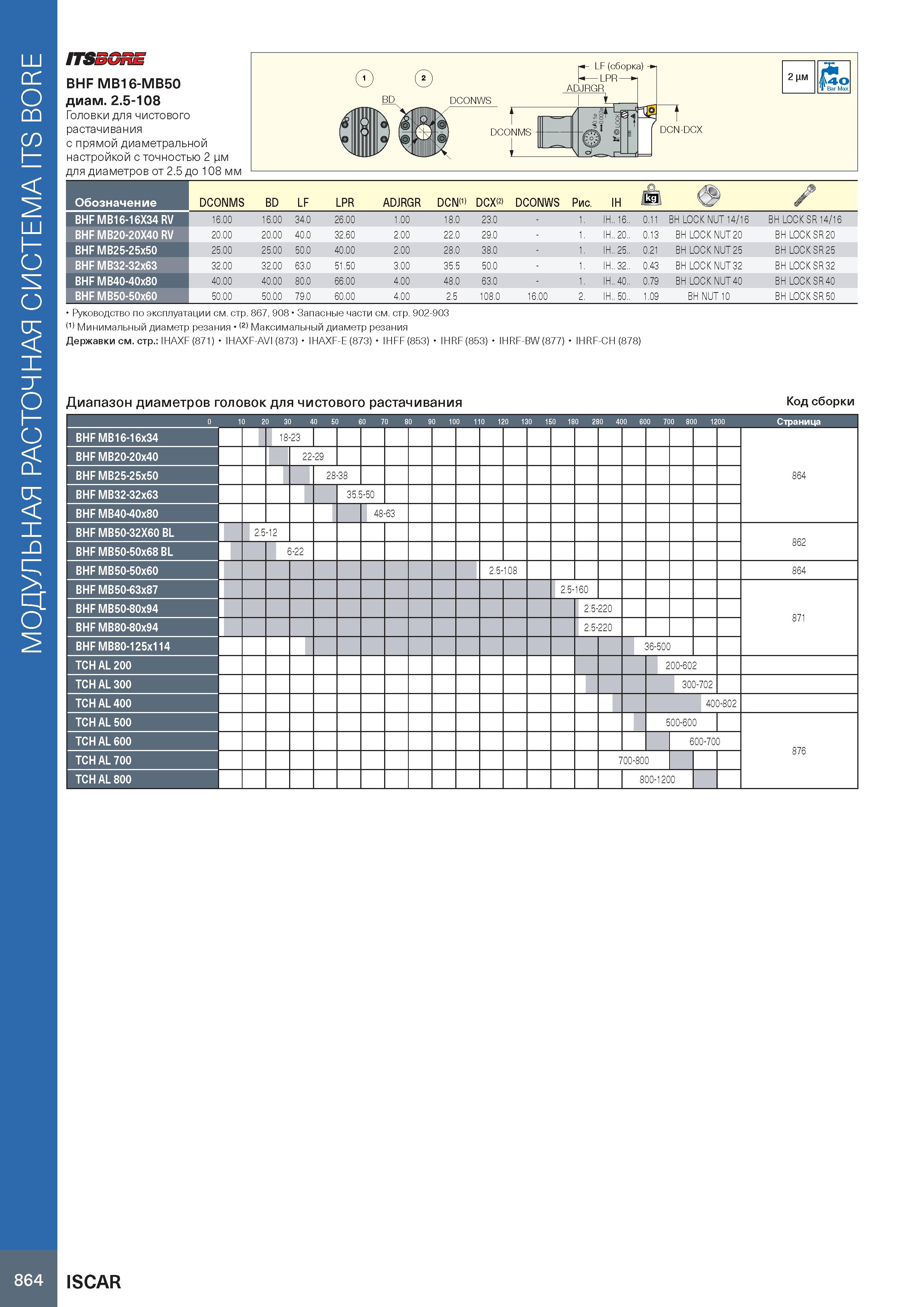

МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE ITSSGRE BHF MB16-MB50 диам. 2.5-108 Головки для чистового растачивания с прямой диаметральной настройкой с точностью 2 цм для диаметров от 2.5 до 108 мм +- LF (сборка) U—LPR- 2 цм 40 Bar Max DCN-DCX Обозначение DCONMS BD LF LPR ADJRGR DCN(1) DCX(2) DCONWS Рис. IH jkg /J>) / BHF MB16-16X34 RV 16.00 16.00 34.0 26.00 1.00 18.0 23.0 IH.. 16.. 0.11 BH LOCK NUT 14/16 BH LOCK SR 14/16 BHF MB20-20X40 RV 20.00 20.00 40.0 32.60 2.00 22.0 29.0 IH.. 20.. 0.13 BH LOCK NUT 20 BH LOCK SR 20 BHF MB25-25x50 25.00 25.00 50.0 40.00 2.00 28.0 38.0 IH.. 25.. 0.21 BH LOCK NUT 25 BH LOCK SR 25 BHF MB32-32x63 32.00 32.00 63.0 51.50 3.00 35.5 50.0 IH.. 32.. 0.43 BH LOCK NUT 32 BH LOCK SR 32 BHF MB40-40x80 40.00 40.00 80.0 66.00 4.00 48.0 63.0 IH.. 40.. 0.79 BH LOCK NUT 40 BH LOCK SR 40 BHF MB50-50x60 50.00 50.00 79.0 60.00 4.00 2.5 108.0 16.00 2. IH.. 50.. 1.09 BH NUT 10 BH LOCK SR 50 Руководство по эксплуатации см. стр. 867, 908 Запасные части см. стр. 902-903 (1) Минимальный диаметр резания (2) Максимальный диаметр резания Державки см. стр.: IHAXF (871) IHAXF-AVI (873) IHAXF-E (873) IHFF(853) IHRF(853) IHRF-BW (877) IHRF-CH (878) ADJRGR Диапазон диаметров головок для чистового растачивания Код сборки 0 10 20 3 40 50 0 70 8 0 9 0 100 110 120 130 150 180 280 400 600 700 800 1200 Страница BHF MB16-16x34 18-23 r: 864 BHF MB20-20x40 22-29 BHF MB25-25x50 28-38 BHF MB32-32x63 35.5-50 BHF MB40-40x80 48-63 BHF MB50-32X60 BL 2.5-12 862 BHF MB50-50x68 BL 6-22 BHF MB50-50x60 2.5-108 864 BHF MB50-63x87 2.5-160 871 BHF MB50-80x94 2.5-220 BHF MB80-80x94 2.5-220 BHF MB80-125x114 36-500 TCH AL 200 200-602 TCH AL 300 300-702 TCH AL 400 400-802 TCH AL 500 500-600 876 TCH AL 600 600-700 TCH AL 700 700-800 TCH AL 800 П 800-1200 ISCAR 864
