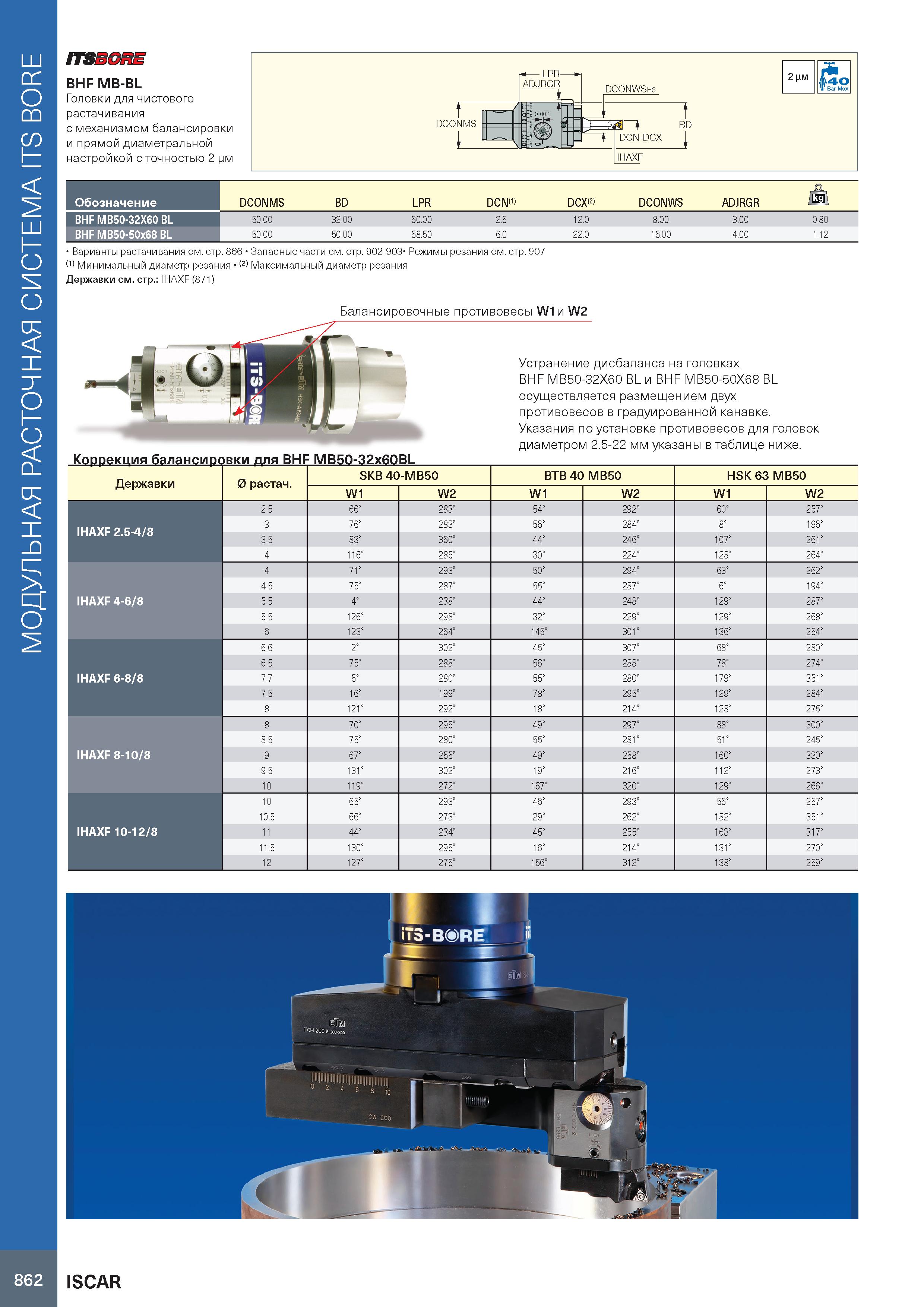

МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE 862 ITSSGRE BHF MB-BL Головки для чистового растачивания с механизмом балансировки и прямой диаметральной настройкой с точностью 2 цм 2 цм 4о '1 Bar Max Обозначение DCONMS BD LPR DCN(1) DCX(2) DCONWS ADJRGR kg BHF MB50-32X60 BL 50.00 32.00 60.00 2.5 12.0 8.00 3.00 0.80 BHF MB50-50x68 BL 50.00 50.00 68.50 6.0 22.0 16.00 4.00 1.12 Варианты растачивания см. стр. 866 Запасные части см. стр. 902-903 Режимы резания см. стр. 907 (1) Минимальный диаметр резания (2) Максимальный диаметр резания Державки см. стр.: IHAXF (871) Балансировочные противовесы W1 и W2 Устранение дисбаланса на головках BHF MB50-32X60 BL и BHF MB50-50X68 BL осуществляется размещением двух противовесов в градуированной канавке. Указания по установке противовесов для головок диаметром 2.5-22 мм указаны в таблице ниже. Державки IHAXF 2.5-4/8 IHAXF 4-6/8 IHAXF 6-8/8 IHAXF 8-10/8 IHAXF 10-12/8 0 растач. 2.5 3 3.5 4 4 4.5 5.5 5.5 6 6.5 7.7 7.5 8 8 8.5 9 9.5 10 10 10.5 11 11.5 12 SKB 40-MB50 W1 76° 71° 75° 4° 126° 123° 2° 75° 16° 121° 70° 75° 67° 131° 119° 65° 66° 44° 130° 127° W2 283° 283° 360° 285° 293° 287° 238° 298° 264° 302° 288° 280° 199° 292° 295° 280° 255° 302° 272° 293° 273° 234° 295° 275° BTB 40 MB50 W1 54° 56° 44° 30° 50° 55° 44° 32° 145° 45° 56° 55° 49° 55° 49° 19° 167° 46° 29° 45° 16° 156° W2 292° 284° 246° 224° 294° 287° 248° 229° 301° 307° 295° 214° 297° 281° 258° 216° 320° 293° 262° 255° 214° 312° HSK 63 MB50 W1 107° 128° 129° 129° 136° 179° 129° 128° 112° 129° 163° 131° W2 257° 196° 261° 264° 262° 194° 287° 268° 254° 274° 351° 284° 275° 300° 245° 330° 273° 266° 257° 351° 317° 270° 259° Коррекция балансировки для BHF MB50-32x60BL ISCAR
