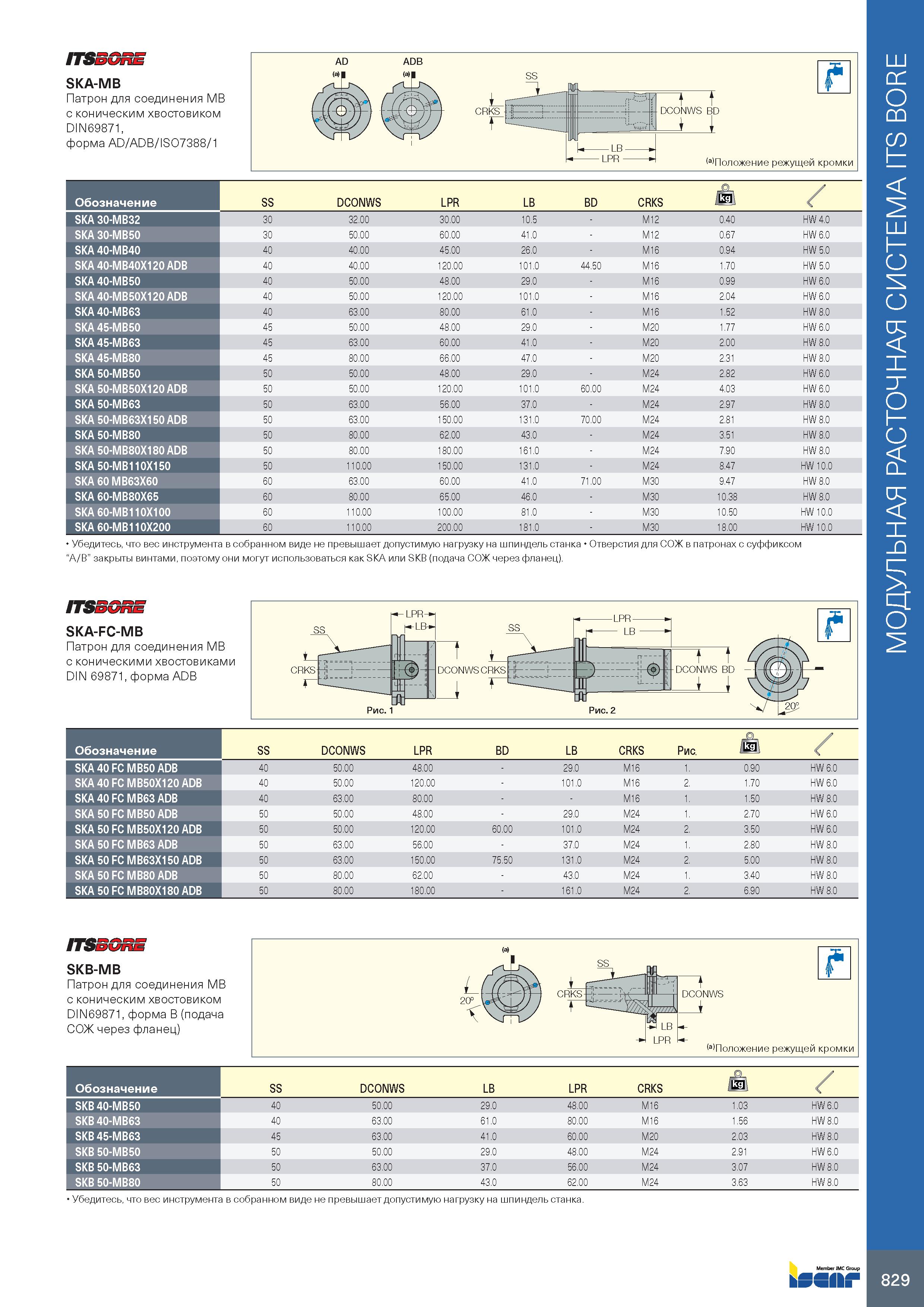

ITSSGnE SKA-MB Патрон для соединения MB с коническим хвостовиком DIN69871, форма AD/ADB/ISO7388/1 Обозначение SS DCONWS LPR LB BD CRKS Jkg , SKA 30-MB32 30 32.00 30.00 10.5 M12 0.40 HW 4.0 SKA 30-MB50 30 50.00 60.00 41.0 M12 0.67 HW 6.0 SKA 40-MB40 40 40.00 45.00 26.0 M16 0.94 HW 5.0 SKA 40-MB40X120 ADB 40 40.00 120.00 101.0 44.50 M16 1.70 HW 5.0 SKA 40-MB50 40 50.00 48.00 29.0 M16 0.99 HW 6.0 SKA 40-MB50X120 ADB 40 50.00 120.00 101.0 M16 2.04 HW 6.0 SKA 40-MB63 40 63.00 80.00 61.0 M16 1.52 HW 8.0 SKA 45-MB50 45 50.00 48.00 29.0 M20 1.77 HW 6.0 SKA 45-MB63 45 63.00 60.00 41.0 M20 2.00 HW 8.0 SKA 45-MB80 45 80.00 66.00 47.0 M20 2.31 HW 8.0 SKA 50-MB50 50 50.00 48.00 29.0 M24 2.82 HW 6.0 SKA 50-MB50X120 ADB 50 50.00 120.00 101.0 60.00 M24 4.03 HW 6.0 SKA 50-MB63 50 63.00 56.00 37.0 M24 2.97 HW 8.0 SKA 50-MB63X150 ADB 50 63.00 150.00 131.0 70.00 M24 2.81 HW 8.0 SKA 50-MB80 50 80.00 62.00 43.0 M24 3.51 HW 8.0 SKA 50-MB80X180 ADB 50 80.00 180.00 161.0 M24 7.90 HW 8.0 SKA 50-MB110X150 50 110.00 150.00 131.0 M24 8.47 HW 10.0 SKA 60 MB63X60 60 63.00 60.00 41.0 71.00 M30 9.47 HW 8.0 SKA 60-MB80X65 60 80.00 65.00 46.0 M30 10.38 HW 8.0 SKA 60-MB110X100 60 110.00 100.00 81.0 M30 10.50 HW 10.0 SKA 60-MB110X200 60 110.00 200.00 181.0 M30 18.00 HW 10.0 Убедитесь, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка Отверстия для СОЖ в патронах с суффиксом “A/B” закрыты винтами, поэтому они могут использоваться как SKA или SKB (подача СОЖ через фланец). ITSSGRE SKA-FC-MB Патрон для соединения MB с коническими хвостовиками DIN 69871, форма ADB Обозначение SS DCONWS LPR BD LB CRKS Рис. kg , ' SKA 40 FC MB50 ADB 40 50.00 48.00 29.0 M16 1. 0.90 HW 6.0 SKA 40 FC MB50X120 ADB 40 50.00 120.00 101.0 M16 2. 1.70 HW 6.0 SKA 40 FC MB63 ADB 40 63.00 80.00 M16 1. 1.50 HW 8.0 SKA 50 FC MB50 ADB 50 50.00 48.00 29.0 M24 1. 2.70 HW 6.0 SKA 50 FC MB50X120 ADB 50 50.00 120.00 60.00 101.0 M24 2. 3.50 HW 6.0 SKA 50 FC MB63 ADB 50 63.00 56.00 37.0 M24 1. 2.80 HW 8.0 SKA 50 FC MB63X150 ADB 50 63.00 150.00 75.50 131.0 M24 2. 5.00 HW 8.0 SKA 50 FC MB80 ADB 50 80.00 62.00 43.0 M24 1. 3.40 HW 8.0 SKA 50 FC MB80X180 ADB 50 80.00 180.00 161.0 M24 2. 6.90 HW 8.0 ITSSGRE SKB-MB Патрон для соединения MB с коническим хвостовиком DIN69871, форма В (подача СОЖ через фланец) Обозначение SS DCONWS LB LPR CRKS Й> , SKB 40-MB50 40 50.00 29.0 48.00 M16 1.03 HW 6.0 SKB 40-MB63 40 63.00 61.0 80.00 M16 1.56 HW 8.0 SKB 45-MB63 45 63.00 41.0 60.00 M20 2.03 HW 8.0 SKB 50-MB50 50 50.00 29.0 48.00 M24 2.91 HW 6.0 SKB 50-MB63 50 63.00 37.0 56.00 M24 3.07 HW 8.0 SKB 50-MB80 50 80.00 43.0 62.00 M24 3.63 HW 8.0 Убедитесь, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. 829 МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE
