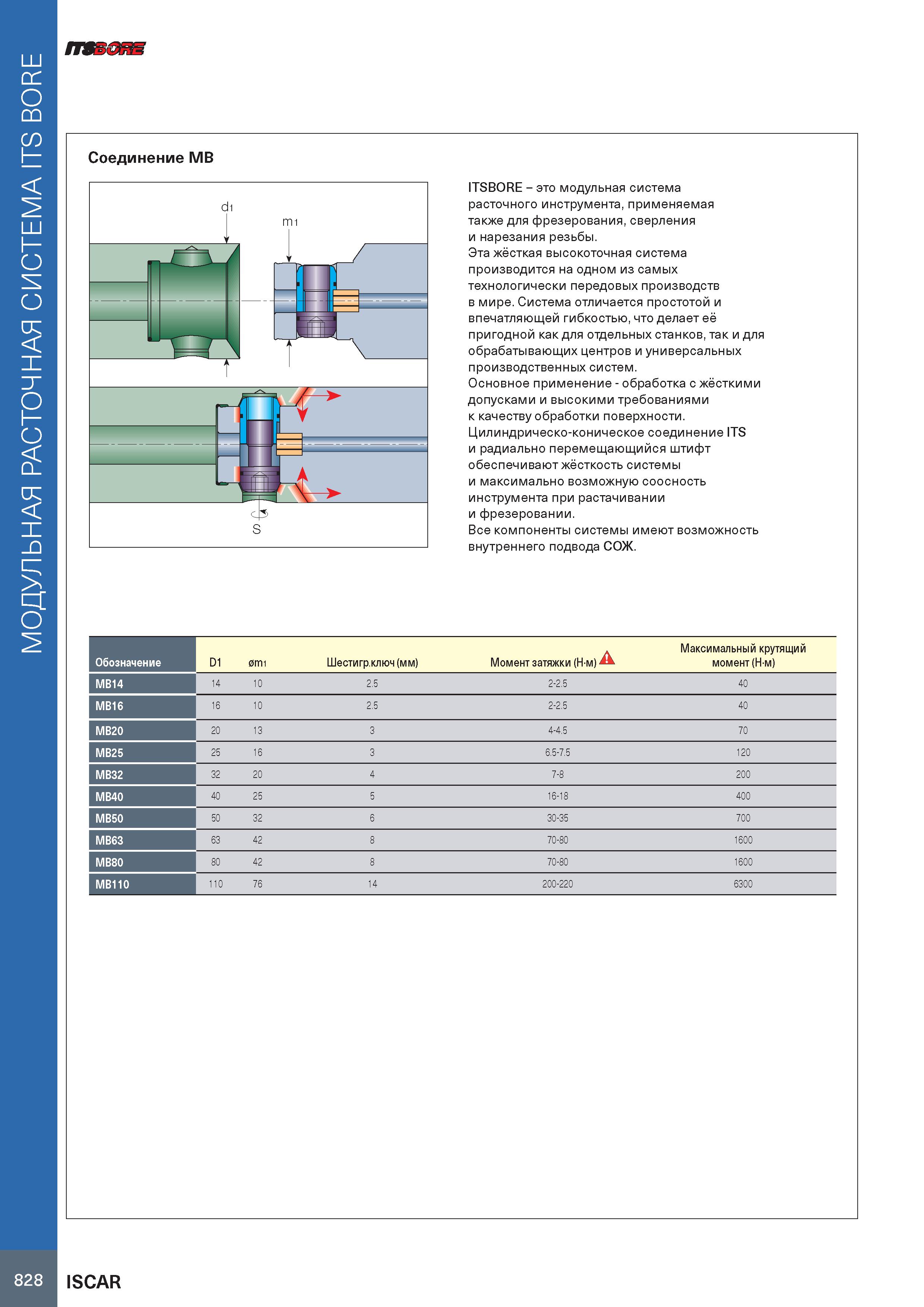

МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE /MBdHf ITSBORE - это модульная система расточного инструмента, применяемая также для фрезерования, сверления и нарезания резьбы. Эта жёсткая высокоточная система производится на одном из самых технологически передовых производств в мире. Система отличается простотой и впечатляющей гибкостью, что делает её пригодной как для отдельных станков, так и для обрабатывающих центров и универсальных производственных систем. Основное применение - обработка с жёсткими допусками и высокими требованиями к качеству обработки поверхности. Цилиндрическо-коническое соединение ITS и радиально перемещающийся штифт обеспечивают жёсткость системы и максимально возможную соосность инструмента при растачивании и фрезеровании. Все компоненты системы имеют возможность внутреннего подвода СОЖ. Обозначение D1 0mi Шестигр.ключ (мм) Момент затяжки (Н-м) Максимальный крутящий момент (Н-м) MB14 14 10 2.5 2-2.5 40 MB16 16 10 2.5 2-2.5 40 MB20 20 13 3 4-4.5 70 MB25 25 16 3 6.5-7.5 120 MB32 32 20 4 7-8 200 MB40 40 25 5 16-18 400 MB50 50 32 6 30-35 700 MB63 63 42 8 70-80 1600 MB80 80 42 8 70-80 1600 MB110 110 76 14 200-220 6300 828 ISCAR
