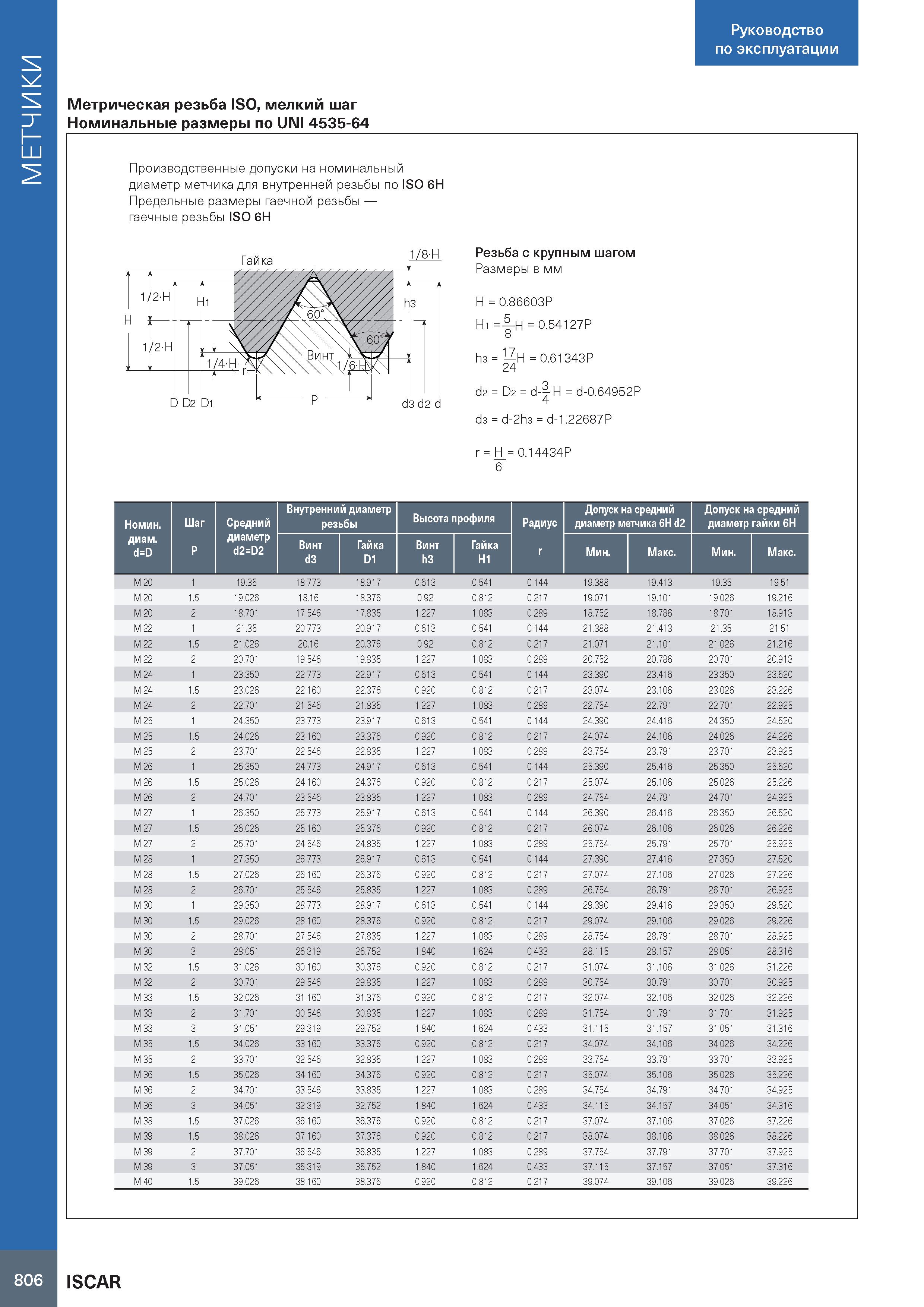

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 806 0810 Lab2u МЕТЧИКИ Руководство по эксплуатации Метрическая резьба ISO, мелкий шаг ньютон на метр шагом Размеры в мм H = 0.86603P H1 = 5H = 0.54127P 8 h3 = —H = 0.61343P 24 d2 = D2 = d-4 H = d-0.64952P d3 = d-2h3 = d-1.22687P r = H = 0.14434P 6 Гайка 1/8-H D D2 D1 d3 d2 d Номин. Шаг Средний Внутренний диаметр резьбы Высота профиля Радиус Допуск на средний диаметр метчика 6Н d2 Допуск на средний диаметр гайки 6Н диам. d=D P диаметр d2=D2 Винт d3 Гайка D1 Винт h3 Гайка H1 r Мин. Макс. Мин. Макс. M 20 1 19.35 18.773 18.917 0.613 0.541 0.144 19.388 19.413 19.35 19.51 M 20 1.5 19.026 18.16 18.376 0.92 0.812 0.217 19.071 19.101 19.026 19.216 M 20 2 18.701 17.546 17.835 1.227 1.083 0.289 18.752 18.786 18.701 18.913 M 22 1 21.35 20.773 20.917 0.613 0.541 0.144 21.388 21.413 21.35 21.51 M 22 1.5 21.026 20.16 20.376 0.92 0.812 0.217 21.071 21.101 21.026 21.216 M 22 2 20.701 19.546 19.835 1.227 1.083 0.289 20.752 20.786 20.701 20.913 M 24 1 23.350 22.773 22.917 0.613 0.541 0.144 23.390 23.416 23.350 23.520 M 24 1.5 23.026 22.160 22.376 0.920 0.812 0.217 23.074 23.106 23.026 23.226 M 24 2 22.701 21.546 21.835 1.227 1.083 0.289 22.754 22.791 22.701 22.925 M 25 1 24.350 23.773 23.917 0.613 0.541 0.144 24.390 24.416 24.350 24.520 M 25 1.5 24.026 23.160 23.376 0.920 0.812 0.217 24.074 24.106 24.026 24.226 M 25 2 23.701 22.546 22.835 1.227 1.083 0.289 23.754 23.791 23.701 23.925 M 26 1 25.350 24.773 24.917 0.613 0.541 0.144 25.390 25.416 25.350 25.520 M 26 1.5 25.026 24.160 24.376 0.920 0.812 0.217 25.074 25.106 25.026 25.226 M 26 2 24.701 23.546 23.835 1.227 1.083 0.289 24.754 24.791 24.701 24.925 M 27 1 26.350 25.773 25.917 0.613 0.541 0.144 26.390 26.416 26.350 26.520 M 27 1.5 26.026 25.160 25.376 0.920 0.812 0.217 26.074 26.106 26.026 26.226 M 27 2 25.701 24.546 24.835 1.227 1.083 0.289 25.754 25.791 25.701 25.925 M 28 1 27.350 26.773 26.917 0.613 0.541 0.144 27.390 27.416 27.350 27.520 M 28 1.5 27.026 26.160 26.376 0.920 0.812 0.217 27.074 27.106 27.026 27.226 M 28 2 26.701 25.546 25.835 1.227 1.083 0.289 26.754 26.791 26.701 26.925 M 30 1 29.350 28.773 28.917 0.613 0.541 0.144 29.390 29.416 29.350 29.520 M 30 1.5 29.026 28.160 28.376 0.920 0.812 0.217 29.074 29.106 29.026 29.226 M 30 2 28.701 27.546 27.835 1.227 1.083 0.289 28.754 28.791 28.701 28.925 M 30 3 28.051 26.319 26.752 1.840 1.624 0.433 28.115 28.157 28.051 28.316 M 32 1.5 31.026 30.160 30.376 0.920 0.812 0.217 31.074 31.106 31.026 31.226 M 32 2 30.701 29.546 29.835 1.227 1.083 0.289 30.754 30.791 30.701 30.925 M 33 1.5 32.026 31.160 31.376 0.920 0.812 0.217 32.074 32.106 32.026 32.226 M 33 2 31.701 30.546 30.835 1.227 1.083 0.289 31.754 31.791 31.701 31.925 M 33 3 31.051 29.319 29.752 1.840 1.624 0.433 31.115 31.157 31.051 31.316 M 35 1.5 34.026 33.160 33.376 0.920 0.812 0.217 34.074 34.106 34.026 34.226 M 35 2 33.701 32.546 32.835 1.227 1.083 0.289 33.754 33.791 33.701 33.925 M 36 1.5 35.026 34.160 34.376 0.920 0.812 0.217 35.074 35.106 35.026 35.226 M 36 2 34.701 33.546 33.835 1.227 1.083 0.289 34.754 34.791 34.701 34.925 M 36 3 34.051 32.319 32.752 1.840 1.624 0.433 34.115 34.157 34.051 34.316 M 38 1.5 37.026 36.160 36.376 0.920 0.812 0.217 37.074 37.106 37.026 37.226 M 39 1.5 38.026 37.160 37.376 0.920 0.812 0.217 38.074 38.106 38.026 38.226 M 39 2 37.701 36.546 36.835 1.227 1.083 0.289 37.754 37.791 37.701 37.925 M 39 3 37.051 35.319 35.752 1.840 1.624 0.433 37.115 37.157 37.051 37.316 M 40 1.5 39.026 38.160 38.376 0.920 0.812 0.217 39.074 39.106 39.026 39.226 806 ISCAR
