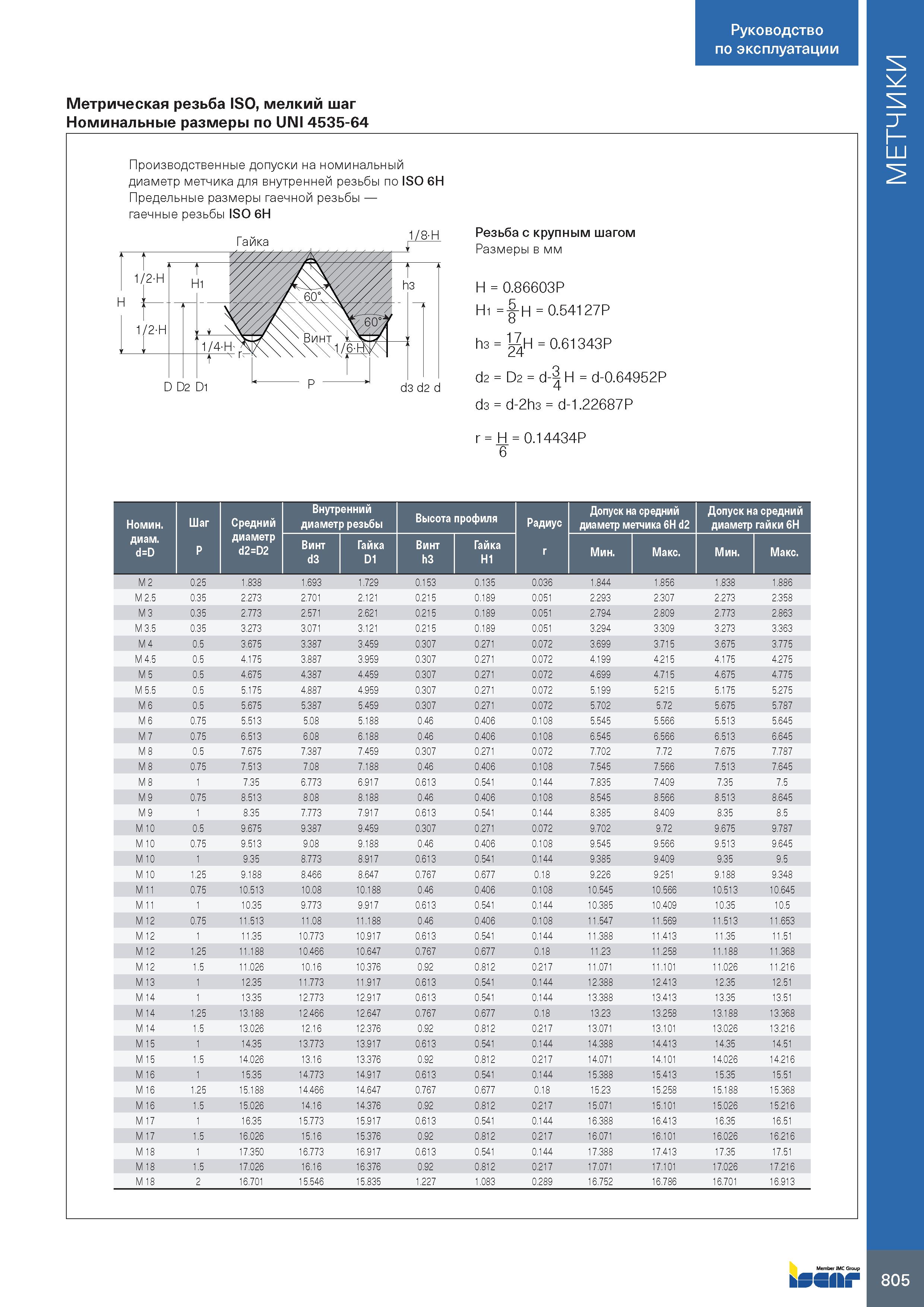

809 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.805
Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 805 0809 Lab2u Руководство по эксплуатации Метрическая резьба ISO, мелкий шаг ньютон на метр шагом Размеры в мм H = 0.86603P H1 = - H = 0.54127P h3 = 24H = 0.61343P d2 = D2 = d-4 H = d-0.64952P ds = d-2h3 = d-1.22687P r = H. = 0.14434P 6 Номин. Шаг Средний Внутренний диаметр резьбы Высота профиля Радиус Допуск на средний диаметр метчика 6Н d2 Допуск на средний диаметр гайки 6Н диам. d=D P диаметр d2=D2 Винт d3 Гайка D1 Винт h3 Гайка H1 г Мин. Макс. Мин. Макс. M 2 0.25 1.838 1.693 1.729 0.153 0.135 0.036 1.844 1.856 1.838 1.886 M 2.5 0.35 2.273 2.701 2.121 0.215 0.189 0.051 2.293 2.307 2.273 2.358 M 3 0.35 2.773 2.571 2.621 0.215 0.189 0.051 2.794 2.809 2.773 2.863 M 3.5 0.35 3.273 3.071 3.121 0.215 0.189 0.051 3.294 3.309 3.273 3.363 M 4 0.5 3.675 3.387 3.459 0.307 0.271 0.072 3.699 3.715 3.675 3.775 M 4.5 0.5 4.175 3.887 3.959 0.307 0.271 0.072 4.199 4.215 4.175 4.275 M 5 0.5 4.675 4.387 4.459 0.307 0.271 0.072 4.699 4.715 4.675 4.775 M 5.5 0.5 5.175 4.887 4.959 0.307 0.271 0.072 5.199 5.215 5.175 5.275 M 6 0.5 5.675 5.387 5.459 0.307 0.271 0.072 5.702 5.72 5.675 5.787 M 6 0.75 5.513 5.08 5.188 0.46 0.406 0.108 5.545 5.566 5.513 5.645 M 7 0.75 6.513 6.08 6.188 0.46 0.406 0.108 6.545 6.566 6.513 6.645 M 8 0.5 7.675 7.387 7.459 0.307 0.271 0.072 7.702 7.72 7.675 7.787 M 8 0.75 7.513 7.08 7.188 0.46 0.406 0.108 7.545 7.566 7.513 7.645 M 8 1 7.35 6.773 6.917 0.613 0.541 0.144 7.835 7.409 7.35 7.5 M 9 0.75 8.513 8.08 8.188 0.46 0.406 0.108 8.545 8.566 8.513 8.645 M 9 1 8.35 7.773 7.917 0.613 0.541 0.144 8.385 8.409 8.35 8.5 M 10 0.5 9.675 9.387 9.459 0.307 0.271 0.072 9.702 9.72 9.675 9.787 M 10 0.75 9.513 9.08 9.188 0.46 0.406 0.108 9.545 9.566 9.513 9.645 M 10 1 9.35 8.773 8.917 0.613 0.541 0.144 9.385 9.409 9.35 9.5 M 10 1.25 9.188 8.466 8.647 0.767 0.677 0.18 9.226 9.251 9.188 9.348 M 11 0.75 10.513 10.08 10.188 0.46 0.406 0.108 10.545 10.566 10.513 10.645 M 11 1 10.35 9.773 9.917 0.613 0.541 0.144 10.385 10.409 10.35 10.5 M 12 0.75 11.513 11.08 11.188 0.46 0.406 0.108 11.547 11.569 11.513 11.653 M 12 1 11.35 10.773 10.917 0.613 0.541 0.144 11.388 11.413 11.35 11.51 M 12 1.25 11.188 10.466 10.647 0.767 0.677 0.18 11.23 11.258 11.188 11.368 M 12 1.5 11.026 10.16 10.376 0.92 0.812 0.217 11.071 11.101 11.026 11.216 M 13 1 12.35 11.773 11.917 0.613 0.541 0.144 12.388 12.413 12.35 12.51 M 14 1 13.35 12.773 12.917 0.613 0.541 0.144 13.388 13.413 13.35 13.51 M 14 1.25 13.188 12.466 12.647 0.767 0.677 0.18 13.23 13.258 13.188 13.368 M 14 1.5 13.026 12.16 12.376 0.92 0.812 0.217 13.071 13.101 13.026 13.216 M 15 1 14.35 13.773 13.917 0.613 0.541 0.144 14.388 14.413 14.35 14.51 M 15 1.5 14.026 13.16 13.376 0.92 0.812 0.217 14.071 14.101 14.026 14.216 M 16 1 15.35 14.773 14.917 0.613 0.541 0.144 15.388 15.413 15.35 15.51 M 16 1.25 15.188 14.466 14.647 0.767 0.677 0.18 15.23 15.258 15.188 15.368 M 16 1.5 15.026 14.16 14.376 0.92 0.812 0.217 15.071 15.101 15.026 15.216 M 17 1 16.35 15.773 15.917 0.613 0.541 0.144 16.388 16.413 16.35 16.51 M 17 1.5 16.026 15.16 15.376 0.92 0.812 0.217 16.071 16.101 16.026 16.216 M 18 1 17.350 16.773 16.917 0.613 0.541 0.144 17.388 17.413 17.35 17.51 M 18 1.5 17.026 16.16 16.376 0.92 0.812 0.217 17.071 17.101 17.026 17.216 M 18 2 16.701 15.546 15.835 1.227 1.083 0.289 16.752 16.786 16.701 16.913 805 МЕТЧИКИ
