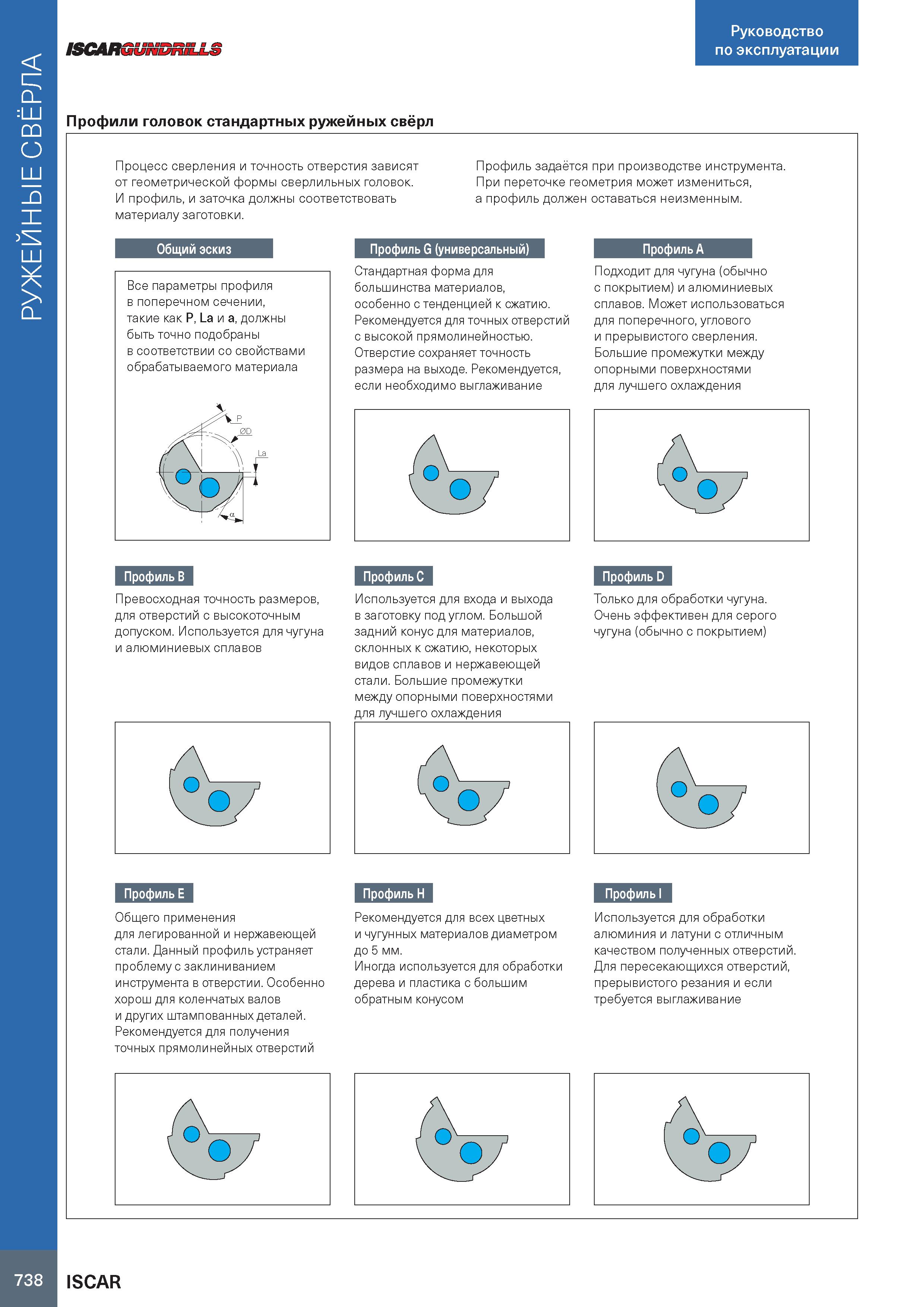

РУЖЕЙНЫЕ СВЁРЛА Руководство по эксплуатации ISCARGUNDniLLS Профили головок стандартных ружейных свёрл Процесс сверления и точность отверстия зависят от геометрической формы сверлильных головок. И профиль, и заточка должны соответствовать материалу заготовки. Профиль задаётся при производстве инструмента При переточке геометрия может измениться, а профиль должен оставаться неизменным. Общий эскиз Все параметры профиля в поперечном сечении, такие как P, La и а, должны быть точно подобраны в соответствии со свойствами обрабатываемого материала Профиль G (универсальный) Стандартная форма для большинства материалов, особенно с тенденцией к сжатию. Рекомендуется для точных отверстий с высокой прямолинейностью. Отверстие сохраняет точность размера на выходе. Рекомендуется, если необходимо выглаживание Профиль A Подходит для чугуна (обычно с покрытием) и алюминиевых сплавов. Может использоваться для поперечного, углового и прерывистого сверления. Большие промежутки между опорными поверхностями для лучшего охлаждения Профиль В Превосходная точность размеров, для отверстий с высокоточным допуском. Используется для чугуна и алюминиевых сплавов Профиль C Используется для входа и выхода в заготовку под углом. Большой задний конус для материалов, склонных к сжатию, некоторых видов сплавов и нержавеющей стали. Большие промежутки между опорными поверхностями для лучшего охлаждения Профиль D Только для обработки чугуна. Очень эффективен для серого чугуна (обычно с покрытием) Профиль Е Общего применения для легированной и нержавеющей стали. Данный профиль устраняет проблему с заклиниванием инструмента в отверстии. Особенно хорош для коленчатых валов и других штампованных деталей. Рекомендуется для получения точных прямолинейных отверстий Профиль ньютон на метр до 5 мм. Иногда используется для обработки дерева и пластика с большим обратным конусом Профиль I Используется для обработки алюминия и латуни с отличным качеством полученных отверстий. Для пересекающихся отверстий, прерывистого резания и если требуется выглаживание 738 ISCAR
