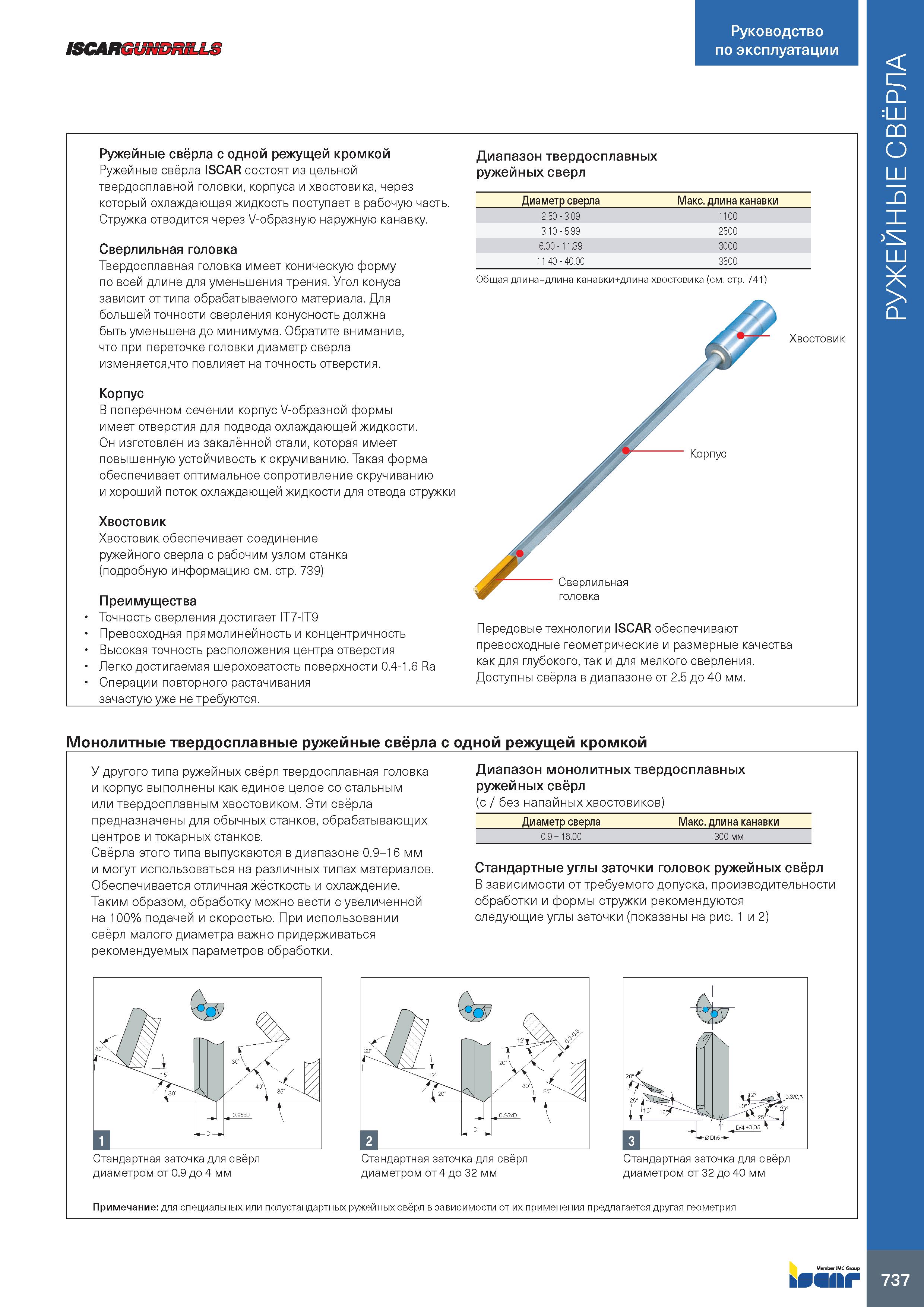

ISCARGUNDRiLLi Руководство по эксплуатации Ружейные свёрла с одной режущей кромкой Ружейные свёрла ISCAR состоят из цельной твердосплавной головки, корпуса и хвостовика, через который охлаждающая жидкость поступает в рабочую часть. Стружка отводится через V-образную наружную канавку. Сверлильная головка Твердосплавная головка имеет коническую форму по всей длине для уменьшения трения. Угол конуса зависит от типа обрабатываемого материала. Для большей точности сверления конусность должна быть уменьшена до минимума. Обратите внимание, что при переточке головки диаметр сверла изменяется,что повлияет на точность отверстия. Корпус В поперечном сечении корпус V-образной формы имеет отверстия для подвода охлаждающей жидкости. Он изготовлен из закалённой стали, которая имеет повышенную устойчивость к скручиванию. Такая форма обеспечивает оптимальное сопротивление скручиванию и хороший поток охлаждающей жидкости для отвода стружки Хвостовик Хвостовик обеспечивает соединение ружейного сверла с рабочим узлом станка (подробную информацию см. стр. 739) Преимущества Точность сверления достигает IT7-IT9 Превосходная прямолинейность и концентричность Высокая точность расположения центра отверстия Легко достигаемая шероховатость поверхности 0.4-1.6 Ra Операции повторного растачивания зачастую уже не требуются. Диапазон твердосплавных ружейных сверл Диаметр сверла Макс. длина канавки 2.50 - 3.09 1100 3.10 - 5.99 2500 6.00 - 11.39 3000 11.40 - 40.00 3500 Общая длина=длина канавки+длина хвостовика (см. стр. 741) Передовые технологии ISCAR обеспечивают превосходные геометрические и размерные качества как для глубокого, так и для мелкого сверления. Доступны свёрла в диапазоне от 2.5 до 40 мм. Монолитные твердосплавные ружейные свёрла с одной режущей кромкой У другого типа ружейных свёрл твердосплавная головка и корпус выполнены как единое целое со стальным или твердосплавным хвостовиком. Эти свёрла предназначены для обычных станков, обрабатывающих центров и токарных станков. Свёрла этого типа выпускаются в диапазоне 0.9-16 мм и могут использоваться на различных типах материалов. Обеспечивается отличная жёсткость и охлаждение. Таким образом, обработку можно вести с увеличенной на 100% подачей и скоростью. При использовании свёрл малого диаметра важно придерживаться рекомендуемых параметров обработки. Диапазон монолитных твердосплавных ружейных свёрл (с / без напайных хвостовиков) Диаметр сверла Макс. длина канавки 0.9 - 16.00 300 мм Стандартные углы заточки головок ружейных свёрл В зависимости от требуемого допуска, производительности обработки и формы стружки рекомендуются следующие углы заточки (показаны на рис. 1 и 2) Стандартная заточка для свёрл диаметром от 0.9 до 4 мм Стандартная заточка для свёрл диаметром от 4 до 32 мм Стандартная заточка для свёрл диаметром от 32 до 40 мм Примечание: для специальных или полустандартных ружейных свёрл в зависимости от их применения предлагается другая геометрия 737 РУЖЕЙНЫЕ СВЁРЛА
