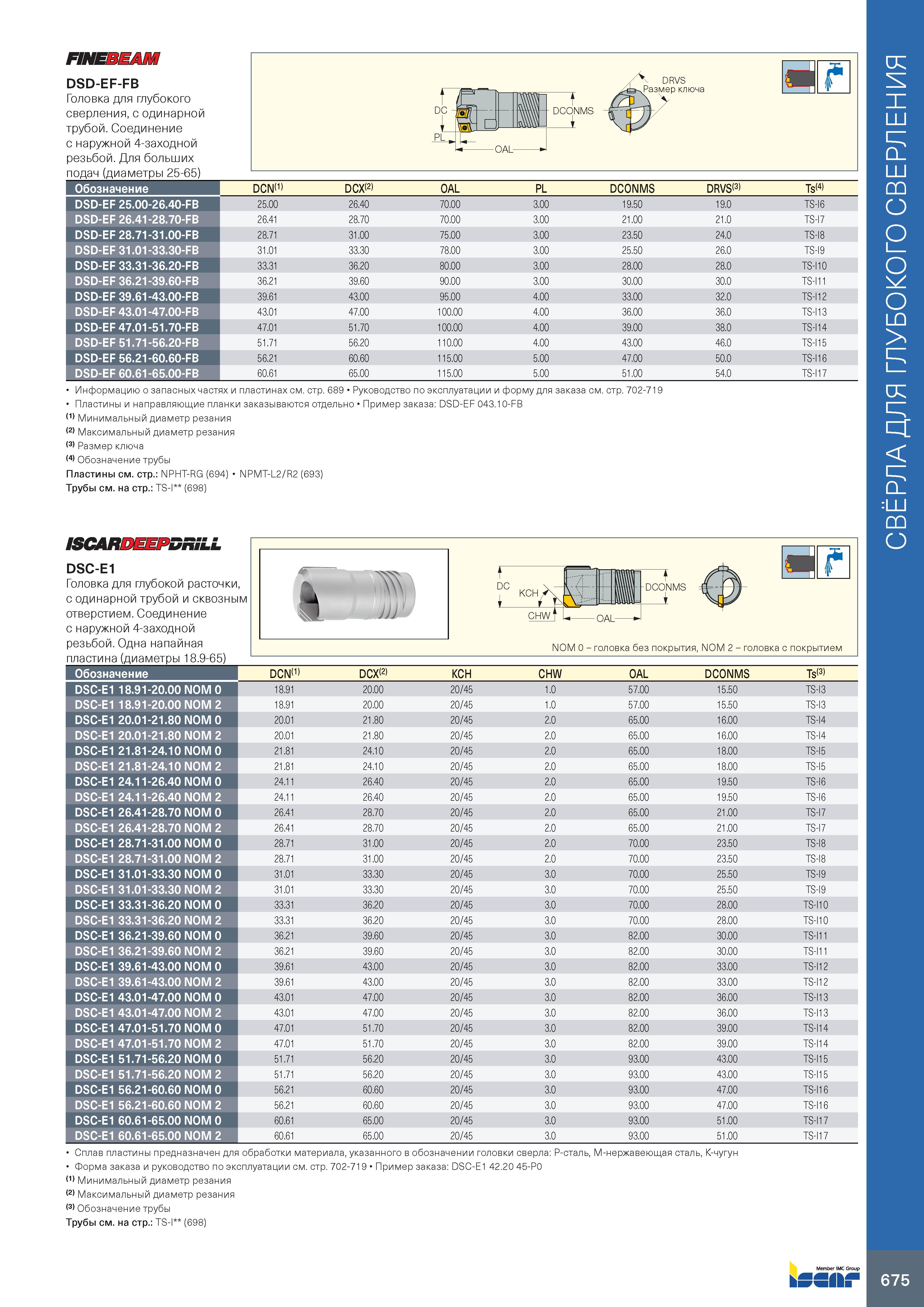

DSD-EF-FB Головка для глубокого сверления, с одинарной трубой. Соединение с наружной 4-заходной резьбой. Для больших подач (диаметры 25-65) Обозначение DSD-EF 25.00 DSD-EF 26.41 DSD-EF 28.71 DSD-EF 31.01 DSD-EF 33.31 DSD-EF 36.21 DSD-EF 39.61 DSD-EF 43.01 DSD-EF 47.01 DSD-EF 51.71 DSD-EF 56.21 DSD-EF 60.61 26.40-FB 28.70-FB 31.00-FB 33.30-FB 36.20-FB 39.60-FB 43.00-FB 47.00-FB 51.70-FB 56.20-FB 60.60-FB 65.00-FB DCN(1) 25.00 26.41 28.71 31.01 33.31 36.21 39.61 43.01 47.01 51.71 56.21 60.61 DCX(2) 26.40 28.70 31.00 33.30 36.20 39.60 43.00 47.00 51.70 56.20 60.60 65.00 OAL PL DCONMS 70.00 70.00 75.00 78.00 80.00 90.00 95.00 100.00 100.00 110.00 115.00 115.00 3.00 3.00 3.00 3.00 3.00 3.00 4.00 4.00 4.00 4.00 5.00 5.00 19.50 21.00 23.50 25.50 28.00 30.00 33.00 36.00 39.00 43.00 47.00 51.00 Информацию о запасных частях и пластинах см. стр. 689 Руководство по эксплуатации и форму для заказа см. стр. 702-71 Пластины и направляющие планки заказываются отдельно Пример заказа: DSD-EF 043.10-FB (1) Минимальный диаметр резания (2) Максимальный диаметр резания (3) Размер ключа (4) Обозначение трубы Пластины см. стр.: NPHT-RG (694) NPMT-L2/R2 (693) Трубы см. на стр.: TS-I (698) DRVS(3) 19.0 21.0 24.0 26.0 28.0 30.0 32.0 36.0 38.0 46.0 50.0 54.0 Ts(4) TS-I6 TS-I7 TS-I8 TS-I9 TS-I10 TS-I11 TS-I12 TS-I13 TS-I14 TS-I15 TS-I16 TS-I17 ISCAR i/ли DSC-E1 Головка для глубокой расточки, с одинарной трубой и сквозным отверстием. Соединение с наружной 4-заходной резьбой. Одна напайная пластина (диаметры 18.9-65) Обозначение DCN(1) DCX(2) KCH CHW OAL DCONMS Ts(3) DSC-E1 18.91-20.00 NOM 0 18.91 20.00 20/45 1.0 57.00 15.50 TS-I3 DSC-E1 18.91-20.00 NOM 2 18.91 20.00 20/45 1.0 57.00 15.50 TS-I3 DSC-E1 20.01-21.80 NOM 0 20.01 21.80 20/45 2.0 65.00 16.00 TS-I4 DSC-E1 20.01-21.80 NOM 2 20.01 21.80 20/45 2.0 65.00 16.00 TS-I4 DSC-E1 21.81-24.10 NOM 0 21.81 24.10 20/45 2.0 65.00 18.00 TS-I5 DSC-E1 21.81-24.10 NOM 2 21.81 24.10 20/45 2.0 65.00 18.00 TS-I5 DSC-E1 24.11-26.40 NOM 0 24.11 26.40 20/45 2.0 65.00 19.50 TS-I6 DSC-E1 24.11-26.40 NOM 2 24.11 26.40 20/45 2.0 65.00 19.50 TS-I6 DSC-E1 26.41-28.70 NOM 0 26.41 28.70 20/45 2.0 65.00 21.00 TS-I7 DSC-E1 26.41-28.70 NOM 2 26.41 28.70 20/45 2.0 65.00 21.00 TS-I7 DSC-E1 28.71-31.00 NOM 0 28.71 31.00 20/45 2.0 70.00 23.50 TS-I8 DSC-E1 28.71-31.00 NOM 2 28.71 31.00 20/45 2.0 70.00 23.50 TS-I8 DSC-E1 31.01-33.30 NOM 0 31.01 33.30 20/45 3.0 70.00 25.50 TS-I9 DSC-E1 31.01-33.30 NOM 2 31.01 33.30 20/45 3.0 70.00 25.50 TS-I9 DSC-E1 33.31-36.20 NOM 0 33.31 36.20 20/45 3.0 70.00 28.00 TS-I10 DSC-E1 33.31-36.20 NOM 2 33.31 36.20 20/45 3.0 70.00 28.00 TS-I10 DSC-E1 36.21-39.60 NOM 0 36.21 39.60 20/45 3.0 82.00 30.00 TS-I11 DSC-E1 36.21-39.60 NOM 2 36.21 39.60 20/45 3.0 82.00 30.00 TS-I11 DSC-E1 39.61-43.00 NOM 0 39.61 43.00 20/45 3.0 82.00 33.00 TS-I12 DSC-E1 39.61-43.00 NOM 2 39.61 43.00 20/45 3.0 82.00 33.00 TS-I12 DSC-E1 43.01-47.00 NOM 0 43.01 47.00 20/45 3.0 82.00 36.00 TS-I13 DSC-E1 43.01-47.00 NOM 2 43.01 47.00 20/45 3.0 82.00 36.00 TS-I13 DSC-E1 47.01-51.70 NOM 0 47.01 51.70 20/45 3.0 82.00 39.00 TS-I14 DSC-E1 47.01-51.70 NOM 2 47.01 51.70 20/45 3.0 82.00 39.00 TS-I14 DSC-E1 51.71-56.20 NOM 0 51.71 56.20 20/45 3.0 93.00 43.00 TS-I15 DSC-E1 51.71-56.20 NOM 2 51.71 56.20 20/45 3.0 93.00 43.00 TS-I15 DSC-E1 56.21-60.60 NOM 0 56.21 60.60 20/45 3.0 93.00 47.00 TS-I16 DSC-E1 56.21-60.60 NOM 2 56.21 60.60 20/45 3.0 93.00 47.00 TS-I16 DSC-E1 60.61-65.00 NOM 0 60.61 65.00 20/45 3.0 93.00 51.00 TS-I17 DSC-E1 60.61-65.00 NOM 2 60.61 65.00 20/45 3.0 93.00 51.00 TS-I17 Сплав пластины предназначен для обработки материала, Форма заказа и руководство по эксплуатации см. стр. 702 (1) Минимальный диаметр резания (2) Максимальный диаметр резания (3) Обозначение трубы Трубы см. на стр.: TS-I (698) указанного в обозначении головки сверла: P-сталь, M-нержавеющая сталь, K-чугун -719 Пример заказа: DSC-E1 42.20 45-P0 Member IMC Group bSSIir 675 СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ
