676 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.672

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 672 0676 Lab2u

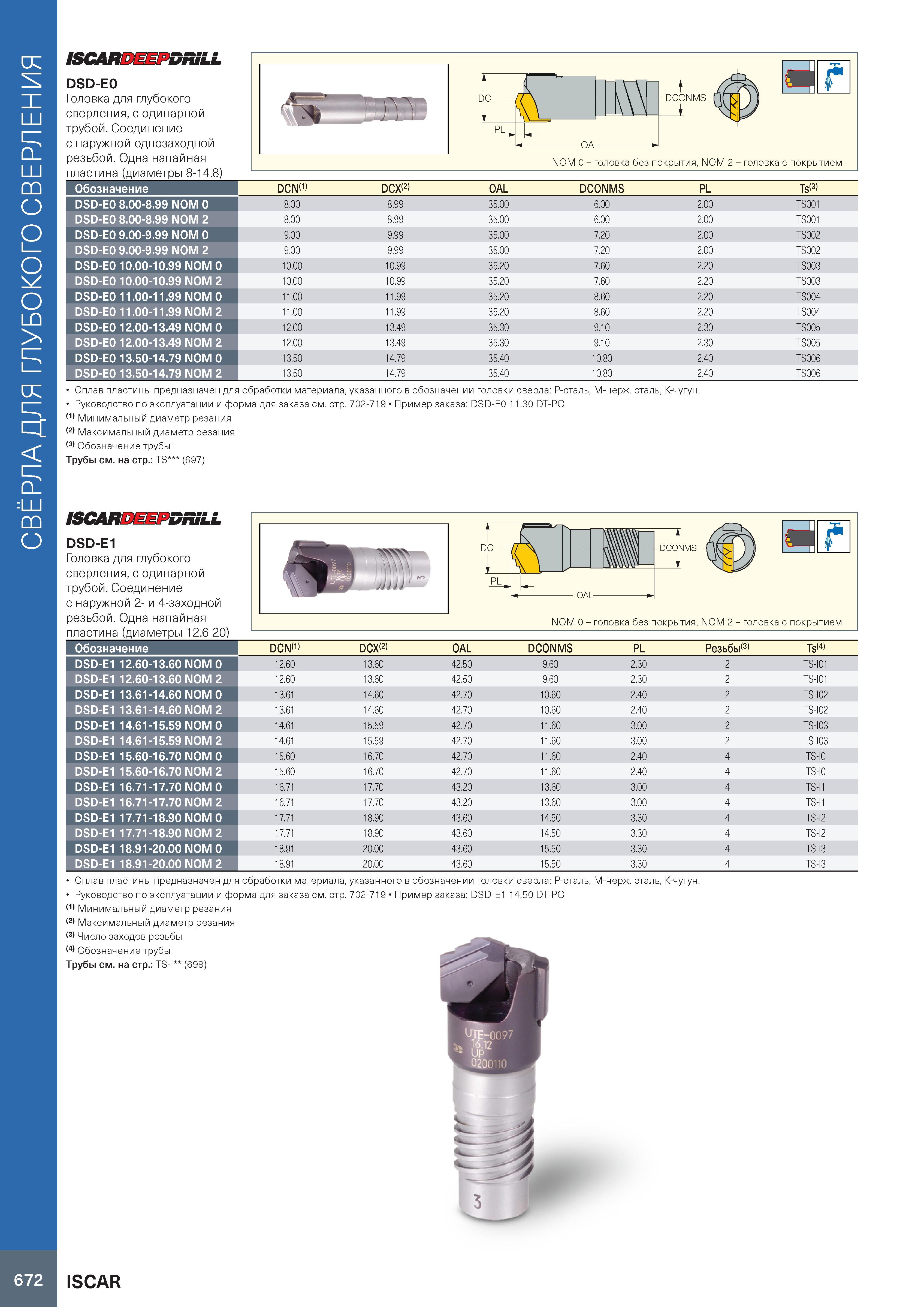

СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ ISGAREMEPDRiLL DSD-E0 Головка для глубокого сверления, с одинарной трубой. Соединение с наружной однозаходной резьбой. Одна напайная пластина (диаметры 8-14.8) Обозначение DCN(1) DCX(2) OAL DCONMS PL Сплав пластины предназначен для обработки материала, указанного в обозначении головки сверла: P-сталь, M-нерж. сталь, K-чугун. Руководство по эксплуатации и форма для заказа см. стр. 702-719 Пример заказа: DSD-E0 11.30 DT-PO (1) Минимальный диаметр резания (2) Максимальный диаметр резания (3) Обозначение трубы Трубы см. на стр.: TS (697) Ts(3) DSD-E0 8.00-8.99 NOM 0 8.00 8.99 35.00 6.00 2.00 TS001 DSD-E0 8.00-8.99 NOM 2 8.00 8.99 35.00 6.00 2.00 TS001 DSD-E0 9.00-9.99 NOM 0 9.00 9.99 35.00 7.20 2.00 TS002 DSD-E0 9.00-9.99 NOM 2 9.00 9.99 35.00 7.20 2.00 TS002 DSD-E0 10.00-10.99 NOM 0 10.00 10.99 35.20 7.60 2.20 TS003 DSD-E0 10.00-10.99 NOM 2 10.00 10.99 35.20 7.60 2.20 TS003 DSD-E0 11.00-11.99 NOM 0 11.00 11.99 35.20 8.60 2.20 TS004 DSD-E0 11.00-11.99 NOM 2 11.00 11.99 35.20 8.60 2.20 TS004 DSD-E0 12.00-13.49 NOM 0 12.00 13.49 35.30 9.10 2.30 TS005 DSD-E0 12.00-13.49 NOM 2 12.00 13.49 35.30 9.10 2.30 TS005 DSD-E0 13.50-14.79 NOM 0 13.50 14.79 35.40 10.80 2.40 TS006 DSD-E0 13.50-14.79 NOM 2 13.50 14.79 35.40 10.80 2.40 TS006 ISCAR DRSLL DSD-E1 Головка для глубокого сверления, с одинарной трубой. Соединение с наружной 2- и 4-заходной резьбой. Одна напайная пластина (диаметры 12.6-20) Обозначение DCN(1) DCX(2) OAL DCONMS PL Резьбы(3) Ts(4) DSD-E1 12.60-13.60 NOM 0 12.60 13.60 42.50 9.60 2.30 2 TS-I01 DSD-E1 12.60-13.60 NOM 2 12.60 13.60 42.50 9.60 2.30 2 TS-I01 DSD-E1 13.61-14.60 NOM 0 13.61 14.60 42.70 10.60 2.40 2 TS-I02 DSD-E1 13.61-14.60 NOM 2 13.61 14.60 42.70 10.60 2.40 2 TS-I02 DSD-E1 14.61-15.59 NOM 0 14.61 15.59 42.70 11.60 3.00 2 TS-I03 DSD-E1 14.61-15.59 NOM 2 14.61 15.59 42.70 11.60 3.00 2 TS-I03 DSD-E1 15.60-16.70 NOM 0 15.60 16.70 42.70 11.60 2.40 4 TS-I0 DSD-E1 15.60-16.70 NOM 2 15.60 16.70 42.70 11.60 2.40 4 TS-I0 DSD-E1 16.71-17.70 NOM 0 16.71 17.70 43.20 13.60 3.00 4 TS-I1 DSD-E1 16.71-17.70 NOM 2 16.71 17.70 43.20 13.60 3.00 4 TS-I1 DSD-E1 17.71-18.90 NOM 0 17.71 18.90 43.60 14.50 3.30 4 TS-I2 DSD-E1 17.71-18.90 NOM 2 17.71 18.90 43.60 14.50 3.30 4 TS-I2 DSD-E1 18.91-20.00 NOM 0 18.91 20.00 43.60 15.50 3.30 4 TS-I3 DSD-E1 18.91-20.00 NOM 2 18.91 20.00 43.60 15.50 3.30 4 TS-I3 Сплав пластины предназначен для обработки материала, указанного в обозначении головки сверла: P-сталь, M-нерж. сталь, K-чугун. Руководство по эксплуатации и форма для заказа см. стр. 702-719 Пример заказа: DSD-E1 14.50 DT-PO (1) Минимальный диаметр резания (2) Максимальный диаметр резания (3) Число заходов резьбы (4) Обозначение трубы Трубы см. на стр.: TS-I (698) 672 ISCAR
