Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||
577 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.573 |
|||||

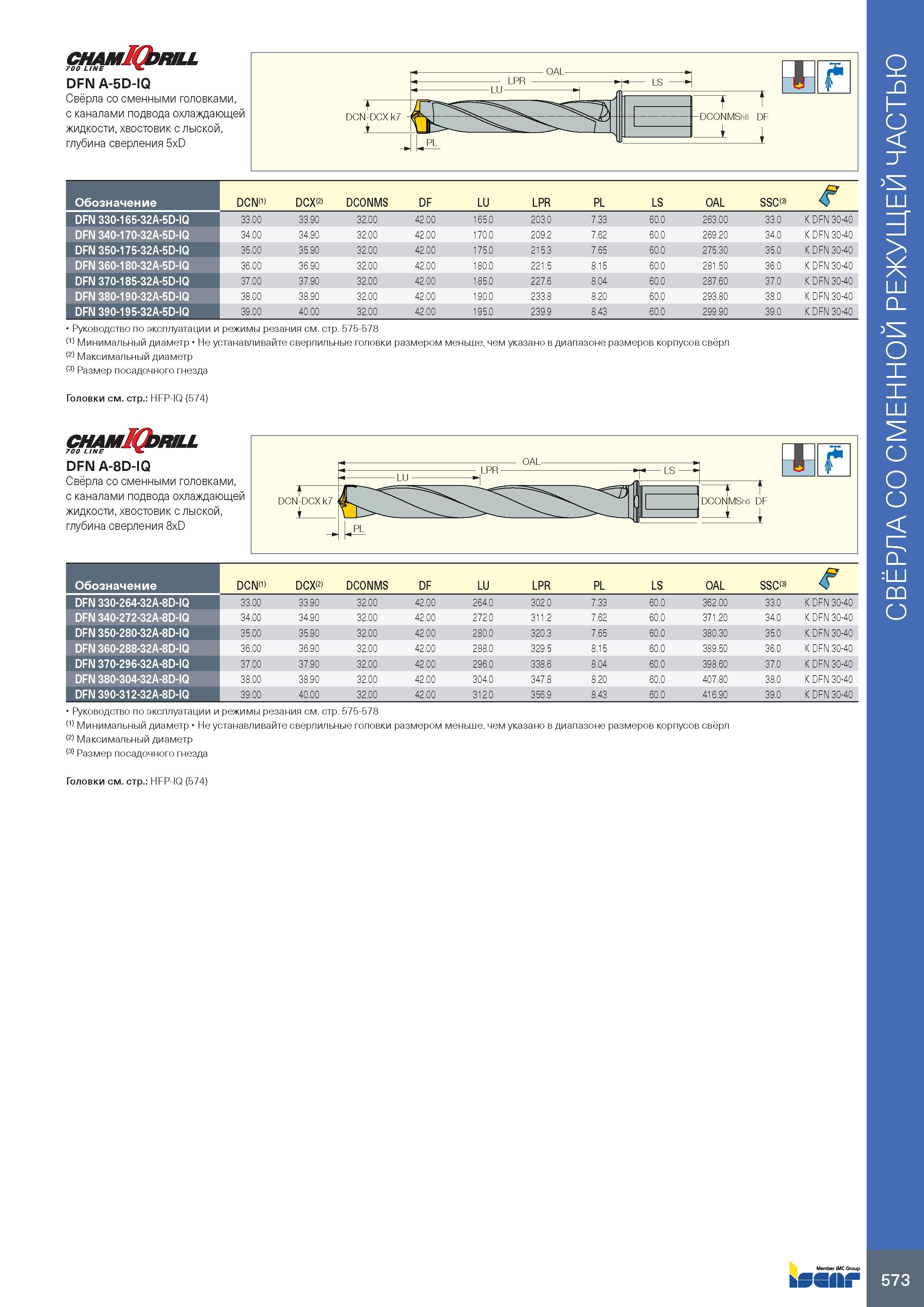

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 573 0577 Lab2u DFN A-5D-IQ Свёрла со сменными головками, с каналами подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 5xD Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) DFN 330-165-32A-5D-IQ 33.00 33.90 32.00 42.00 165.0 203.0 7.33 60.0 263.00 33.0 K DFN 30-40 DFN 340-170-32A-5D-IQ 34.00 34.90 32.00 42.00 170.0 209.2 7.62 60.0 269.20 34.0 K DFN 30-40 DFN 350-175-32A-5D-IQ 35.00 35.90 32.00 42.00 175.0 215.3 7.65 60.0 275.30 35.0 K DFN 30-40 DFN 360-180-32A-5D-IQ 36.00 36.90 32.00 42.00 180.0 221.5 8.15 60.0 281.50 36.0 K DFN 30-40 DFN 370-185-32A-5D-IQ 37.00 37.90 32.00 42.00 185.0 227.6 8.04 60.0 287.60 37.0 K DFN 30-40 DFN 380-190-32A-5D-IQ 38.00 38.90 32.00 42.00 190.0 233.8 8.20 60.0 293.80 38.0 K DFN 30-40 DFN 390-195-32A-5D-IQ 39.00 40.00 32.00 42.00 195.0 239.9 8.43 60.0 299.90 39.0 K DFN 30-40 Руководство по эксплуатации и режимы резания см. стр. 575-578 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: HFP-IQ (574) DFN A-8D-IQ Свёрла со сменными головками, с каналами подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 8xD l I6 - - LPR-их-LS- x-IU-И “ r DCN-DCX k7 t t DCONMSh6 DF 1 1 Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) f DFN 330-264-32A-8D-IQ 33.00 33.90 32.00 42.00 264.0 302.0 7.33 60.0 362.00 33.0 K DFN 30-40 DFN 340-272-32A-8D-IQ 34.00 34.90 32.00 42.00 272.0 311.2 7.62 60.0 371.20 34.0 K DFN 30-40 DFN 350-280-32A-8D-IQ 35.00 35.90 32.00 42.00 280.0 320.3 7.65 60.0 380.30 35.0 K DFN 30-40 DFN 360-288-32A-8D-IQ 36.00 36.90 32.00 42.00 288.0 329.5 8.15 60.0 389.50 36.0 K DFN 30-40 DFN 370-296-32A-8D-IQ 37.00 37.90 32.00 42.00 296.0 338.6 8.04 60.0 398.60 37.0 K DFN 30-40 DFN 380-304-32A-8D-IQ 38.00 38.90 32.00 42.00 304.0 347.8 8.20 60.0 407.80 38.0 K DFN 30-40 DFN 390-312-32A-8D-IQ 39.00 40.00 32.00 42.00 312.0 356.9 8.43 60.0 416.90 39.0 K DFN 30-40 Руководство по эксплуатации и режимы резания см. стр. 575-578 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: HFP-IQ (574) 573 Свёрла со сменной режущей частью |
|||||
