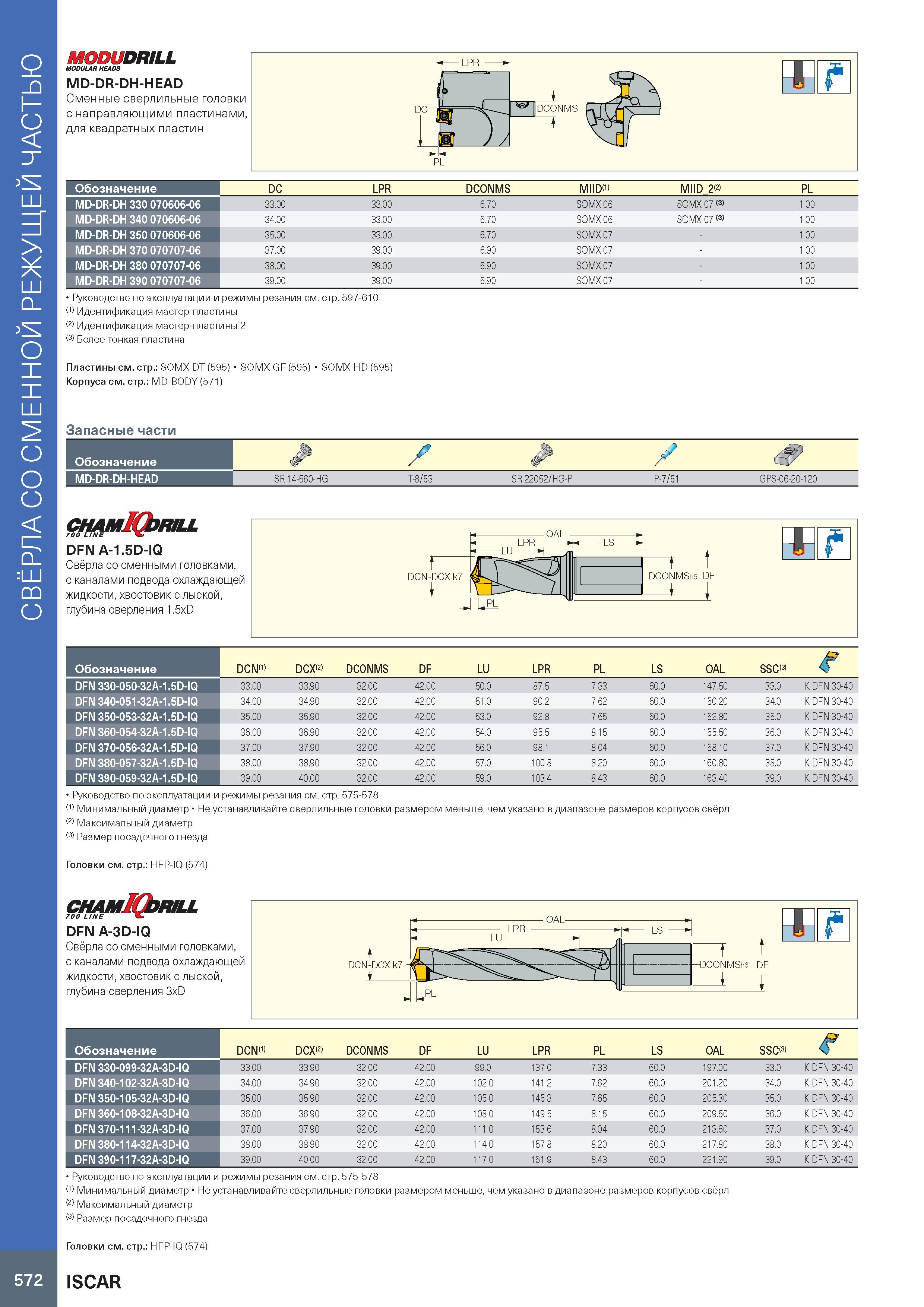

Свёрла со сменной режущей частью MODUDRILL MODULAR HEADS MD-DR-DH-HEAD Сменные сверлильные головки с направляющими пластинами, для квадратных пластин Обозначение DC LPR DCONMS MIID(1) MIID 2(2) PL MD-DR-DH 330 070606-06 33.00 33.00 6.70 SOMX 06 SOMX 07 (3) 1.00 MD-DR-DH 340 070606-06 34.00 33.00 6.70 SOMX 06 SOMX 07 (3) 1.00 MD-DR-DH 350 070606-06 35.00 33.00 6.70 SOMX 07 1.00 MD-DR-DH 370 070707-06 37.00 39.00 6.90 SOMX 07 1.00 MD-DR-DH 380 070707-06 38.00 39.00 6.90 SOMX 07 1.00 MD-DR-DH 390 070707-06 39.00 39.00 6.90 SOMX 07 1.00 Руководство по эксплуатации и режимы резания см. стр. 597-610 (1) Идентификация мастер-пластины (2) Идентификация мастер-пластины 2 (3) Более тонкая пластина Пластины см. стр.: SOMX-DT (595) SOMX-GF (595) SOMX-HD (595) Корпуса см. стр.: MD-BODY (571) Запасные части Обозначение / У S' MD-DR-DH-HEAD SR 14-560-HG T-8/53 SR 22052/HG-P IP-7/51 GPS-06-20-120 DFN A-1.5D-IQ Свёрла со сменными головками, с каналами подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 1.5xD Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) DFN 330-050-32A-1.5D-IQ 33.00 33.90 32.00 42.00 50.0 87.5 7.33 60.0 147.50 33.0 K DFN 30-40 DFN 340-051-32A-1.5D-IQ 34.00 34.90 32.00 42.00 51.0 90.2 7.62 60.0 150.20 34.0 K DFN 30-40 DFN 350-053-32A-1.5D-IQ 35.00 35.90 32.00 42.00 53.0 92.8 7.65 60.0 152.80 35.0 K DFN 30-40 DFN 360-054-32A-1.5D-IQ 36.00 36.90 32.00 42.00 54.0 95.5 8.15 60.0 155.50 36.0 K DFN 30-40 DFN 370-056-32A-1.5D-IQ 37.00 37.90 32.00 42.00 56.0 98.1 8.04 60.0 158.10 37.0 K DFN 30-40 DFN 380-057-32A-1.5D-IQ 38.00 38.90 32.00 42.00 57.0 100.8 8.20 60.0 160.80 38.0 K DFN 30-40 DFN 390-059-32A-1.5D-IQ 39.00 40.00 32.00 42.00 59.0 103.4 8.43 60.0 163.40 39.0 K DFN 30-40 Руководство по эксплуатации и режимы резания см. стр. 575-578 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: HFP-IQ (574) СНАмКЪши. 700 LINE Ж. DFN A-3D-IQ Свёрла со сменными головками, с каналами подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 3xD Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) f DFN 330-099-32A-3D-IQ 33.00 33.90 32.00 42.00 99.0 137.0 7.33 60.0 197.00 33.0 K DFN 30-40 DFN 340-102-32A-3D-IQ 34.00 34.90 32.00 42.00 102.0 141.2 7.62 60.0 201.20 34.0 K DFN 30-40 DFN 350-105-32A-3D-IQ 35.00 35.90 32.00 42.00 105.0 145.3 7.65 60.0 205.30 35.0 K DFN 30-40 DFN 360-108-32A-3D-IQ 36.00 36.90 32.00 42.00 108.0 149.5 8.15 60.0 209.50 36.0 K DFN 30-40 DFN 370-111-32A-3D-IQ 37.00 37.90 32.00 42.00 111.0 153.6 8.04 60.0 213.60 37.0 K DFN 30-40 DFN 380-114-32A-3D-IQ 38.00 38.90 32.00 42.00 114.0 157.8 8.20 60.0 217.80 38.0 K DFN 30-40 DFN 390-117-32A-3D-IQ 39.00 40.00 32.00 42.00 117.0 161.9 8.43 60.0 221.90 39.0 K DFN 30-40 Руководство по эксплуатации и режимы резания см. стр. 575-578 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: HFP-IQ (574) 572 ISCAR
