544 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.540

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 540 0544 Lab2u

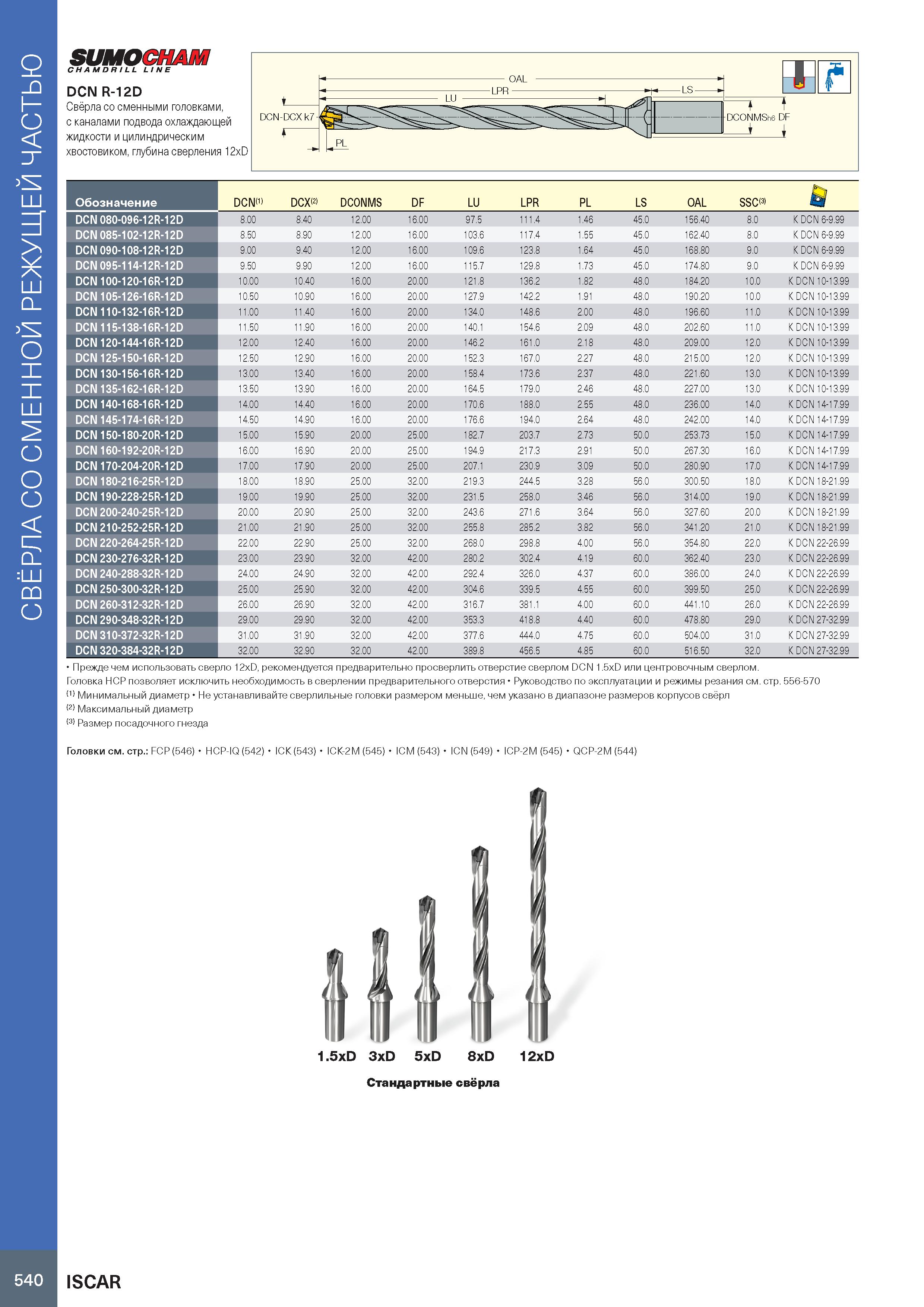

Свёрла со сменной режущей частью SUMOCHAM СНА М DR / LL L / N Е DCN R-12D Свёрла со сменными головками, с каналами подвода охлаждающей жидкости и цилиндрическим хвостовиком, глубина сверления 12xD Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) g DCN 080-096-12R-12D 8.00 8.40 12.00 16.00 97.5 111.4 1.46 45.0 156.40 8.0 K DCN 6-9.99 DCN 085-102-12R-12D 8.50 8.90 12.00 16.00 103.6 117.4 1.55 45.0 162.40 8.0 K DCN 6-9.99 DCN 090-108-12R-12D 9.00 9.40 12.00 16.00 109.6 123.8 1.64 45.0 168.80 9.0 K DCN 6-9.99 DCN 095-114-12R-12D 9.50 9.90 12.00 16.00 115.7 129.8 1.73 45.0 174.80 9.0 K DCN 6-9.99 DCN 100-120-16R-12D 10.00 10.40 16.00 20.00 121.8 136.2 1.82 48.0 184.20 10.0 K DCN 10-13.99 DCN 105-126-16R-12D 10.50 10.90 16.00 20.00 127.9 142.2 1.91 48.0 190.20 10.0 K DCN 10-13.99 DCN 110-132-16R-12D 11.00 11.40 16.00 20.00 134.0 148.6 2.00 48.0 196.60 11.0 K DCN 10-13.99 DCN 115-138-16R-12D 11.50 11.90 16.00 20.00 140.1 154.6 2.09 48.0 202.60 11.0 K DCN 10-13.99 DCN 120-144-16R-12D 12.00 12.40 16.00 20.00 146.2 161.0 2.18 48.0 209.00 12.0 K DCN 10-13.99 DCN 125-150-16R-12D 12.50 12.90 16.00 20.00 152.3 167.0 2.27 48.0 215.00 12.0 K DCN 10-13.99 DCN 130-156-16R-12D 13.00 13.40 16.00 20.00 158.4 173.6 2.37 48.0 221.60 13.0 K DCN 10-13.99 DCN 135-162-16R-12D 13.50 13.90 16.00 20.00 164.5 179.0 2.46 48.0 227.00 13.0 K DCN 10-13.99 DCN 140-168-16R-12D 14.00 14.40 16.00 20.00 170.6 188.0 2.55 48.0 236.00 14.0 K DCN 14-17.99 DCN 145-174-16R-12D 14.50 14.90 16.00 20.00 176.6 194.0 2.64 48.0 242.00 14.0 K DCN 14-17.99 DCN 150-180-20R-12D 15.00 15.90 20.00 25.00 182.7 203.7 2.73 50.0 253.73 15.0 K DCN 14-17.99 DCN 160-192-20R-12D 16.00 16.90 20.00 25.00 194.9 217.3 2.91 50.0 267.30 16.0 K DCN 14-17.99 DCN 170-204-20R-12D 17.00 17.90 20.00 25.00 207.1 230.9 3.09 50.0 280.90 17.0 K DCN 14-17.99 DCN 180-216-25R-12D 18.00 18.90 25.00 32.00 219.3 244.5 3.28 56.0 300.50 18.0 K DCN 18-21.99 DCN 190-228-25R-12D 19.00 19.90 25.00 32.00 231.5 258.0 3.46 56.0 314.00 19.0 K DCN 18-21.99 DCN 200-240-25R-12D 20.00 20.90 25.00 32.00 243.6 271.6 3.64 56.0 327.60 20.0 K DCN 18-21.99 DCN 210-252-25R-12D 21.00 21.90 25.00 32.00 255.8 285.2 3.82 56.0 341.20 21.0 K DCN 18-21.99 DCN 220-264-25R-12D 22.00 22.90 25.00 32.00 268.0 298.8 4.00 56.0 354.80 22.0 K DCN 22-26.99 DCN 230-276-32R-12D 23.00 23.90 32.00 42.00 280.2 302.4 4.19 60.0 362.40 23.0 K DCN 22-26.99 DCN 240-288-32R-12D 24.00 24.90 32.00 42.00 292.4 326.0 4.37 60.0 386.00 24.0 K DCN 22-26.99 DCN 250-300-32R-12D 25.00 25.90 32.00 42.00 304.6 339.5 4.55 60.0 399.50 25.0 K DCN 22-26.99 DCN 260-312-32R-12D 26.00 26.90 32.00 42.00 316.7 381.1 4.00 60.0 441.10 26.0 K DCN 22-26.99 DCN 290-348-32R-12D 29.00 29.90 32.00 42.00 353.3 418.8 4.40 60.0 478.80 29.0 K DCN 27-32.99 DCN 310-372-32R-12D 31.00 31.90 32.00 42.00 377.6 444.0 4.75 60.0 504.00 31.0 K DCN 27-32.99 DCN 320-384-32R-12D 32.00 32.90 32.00 42.00 389.8 456.5 4.85 60.0 516.50 32.0 K DCN 27-32.99 Прежде чем использовать сверло 12xD, рекомендуется предварительно просверлить отверстие сверлом DCN 1.5xD или центровочным сверлом. Головка HCP позволяет исключить необходимость в сверлении предварительного отверстия Руководство по эксплуатации и режимы резания см. стр. 556-570 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: FCP (546) HCP-IQ (542) ICK(543) ICK-2M (545) ICM (543) ICN (549) ICP-2M (545) QCP-2M (544) 1.5xD 3xD 5xD 8xD 12xD Стандартные свёрла 540 ISCAR
