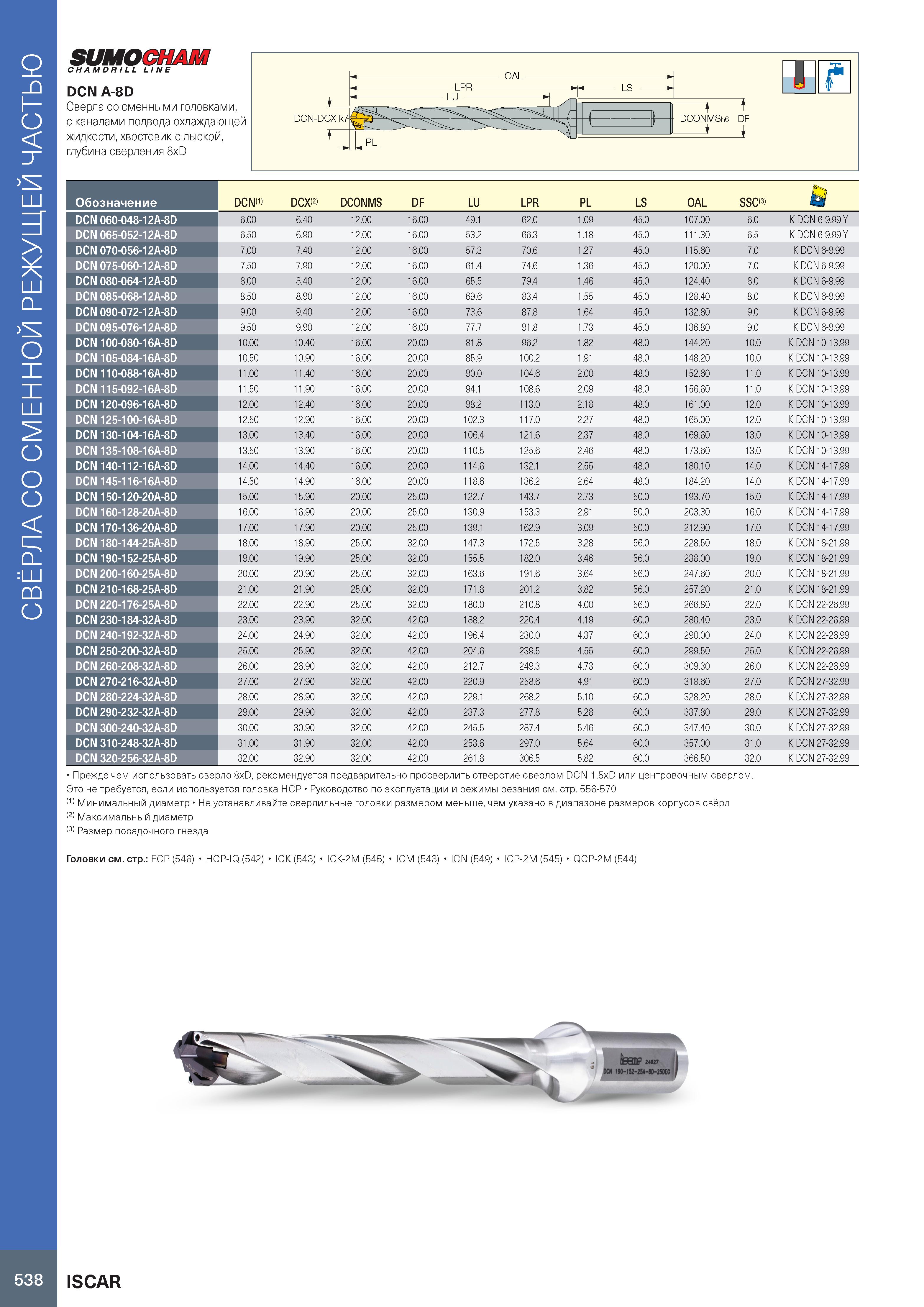

Свёрла со сменной режущей частью SUMO CHAMDRILL LINE DCN A-8D Свёрла со сменными головками, с каналами подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 8xD Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) & DCN 060-048-12A-8D 6.00 6.40 12.00 16.00 49.1 62.0 1.09 45.0 107.00 6.0 K DCN 6-9.99-Y DCN 065-052-12A-8D 6.50 6.90 12.00 16.00 53.2 66.3 1.18 45.0 111.30 LO 6 K DCN 6-9.99-Y DCN 070-056-12A-8D 7.00 7.40 12.00 16.00 57.3 70.6 1.27 45.0 115.60 7.0 K DCN 6-9.99 DCN 075-060-12A-8D 7.50 7.90 12.00 16.00 61.4 74.6 1.36 45.0 120.00 7.0 K DCN 6-9.99 DCN 080-064-12A-8D 8.00 8.40 12.00 16.00 65.5 79.4 1.46 45.0 124.40 8.0 K DCN 6-9.99 DCN 085-068-12A-8D 8.50 8.90 12.00 16.00 69.6 83.4 1.55 45.0 128.40 8.0 K DCN 6-9.99 DCN 090-072-12A-8D 9.00 9.40 12.00 16.00 73.6 87.8 1.64 45.0 132.80 9.0 K DCN 6-9.99 DCN 095-076-12A-8D 9.50 9.90 12.00 16.00 77.7 91.8 1.73 45.0 136.80 9.0 K DCN 6-9.99 DCN 100-080-16A-8D 10.00 10.40 16.00 20.00 81.8 96.2 1.82 48.0 144.20 10.0 K DCN 10-13.99 DCN 105-084-16A-8D 10.50 10.90 16.00 20.00 85.9 100.2 1.91 48.0 148.20 10.0 K DCN 10-13.99 DCN 110-088-16A-8D 11.00 11.40 16.00 20.00 90.0 104.6 2.00 48.0 152.60 11.0 K DCN 10-13.99 DCN 115-092-16A-8D 11.50 11.90 16.00 20.00 94.1 108.6 2.09 48.0 156.60 11.0 K DCN 10-13.99 DCN 120-096-16A-8D 12.00 12.40 16.00 20.00 98.2 113.0 2.18 48.0 161.00 12.0 K DCN 10-13.99 DCN 125-100-16A-8D 12.50 12.90 16.00 20.00 102.3 117.0 2.27 48.0 165.00 12.0 K DCN 10-13.99 DCN 130-104-16A-8D 13.00 13.40 16.00 20.00 106.4 121.6 2.37 48.0 169.60 13.0 K DCN 10-13.99 DCN 135-108-16A-8D 13.50 13.90 16.00 20.00 110.5 125.6 2.46 48.0 173.60 13.0 K DCN 10-13.99 DCN 140-112-16A-8D 14.00 14.40 16.00 20.00 114.6 132.1 2.55 48.0 180.10 14.0 K DCN 14-17.99 DCN 145-116-16A-8D 14.50 14.90 16.00 20.00 118.6 136.2 2.64 48.0 184.20 14.0 K DCN 14-17.99 DCN 150-120-20A-8D 15.00 15.90 20.00 25.00 122.7 143.7 2.73 50.0 193.70 15.0 K DCN 14-17.99 DCN 160-128-20A-8D 16.00 16.90 20.00 25.00 130.9 153.3 2.91 50.0 203.30 16.0 K DCN 14-17.99 DCN 170-136-20A-8D 17.00 17.90 20.00 25.00 139.1 162.9 3.09 50.0 212.90 17.0 K DCN 14-17.99 DCN 180-144-25A-8D 18.00 18.90 25.00 32.00 147.3 172.5 3.28 56.0 228.50 18.0 K DCN 18-21.99 DCN 190-152-25A-8D 19.00 19.90 25.00 32.00 155.5 182.0 3.46 56.0 238.00 19.0 K DCN 18-21.99 DCN 200-160-25A-8D 20.00 20.90 25.00 32.00 163.6 191.6 3.64 56.0 247.60 20.0 K DCN 18-21.99 DCN 210-168-25A-8D 21.00 21.90 25.00 32.00 171.8 201.2 3.82 56.0 257.20 21.0 K DCN 18-21.99 DCN 220-176-25A-8D 22.00 22.90 25.00 32.00 180.0 210.8 4.00 56.0 266.80 22.0 K DCN 22-26.99 DCN 230-184-32A-8D 23.00 23.90 32.00 42.00 188.2 220.4 4.19 60.0 280.40 23.0 K DCN 22-26.99 DCN 240-192-32A-8D 24.00 24.90 32.00 42.00 196.4 230.0 4.37 60.0 290.00 24.0 K DCN 22-26.99 DCN 250-200-32A-8D 25.00 25.90 32.00 42.00 204.6 239.5 4.55 60.0 299.50 25.0 K DCN 22-26.99 DCN 260-208-32A-8D 26.00 26.90 32.00 42.00 212.7 249.3 4.73 60.0 309.30 26.0 K DCN 22-26.99 DCN 270-216-32A-8D 27.00 27.90 32.00 42.00 220.9 258.6 4.91 60.0 318.60 27.0 K DCN 27-32.99 DCN 280-224-32A-8D 28.00 28.90 32.00 42.00 229.1 268.2 5.10 60.0 328.20 28.0 K DCN 27-32.99 DCN 290-232-32A-8D 29.00 29.90 32.00 42.00 237.3 277.8 5.28 60.0 337.80 29.0 K DCN 27-32.99 DCN 300-240-32A-8D 30.00 30.90 32.00 42.00 245.5 287.4 5.46 60.0 347.40 30.0 K DCN 27-32.99 DCN 310-248-32A-8D 31.00 31.90 32.00 42.00 253.6 297.0 5.64 60.0 357.00 31.0 K DCN 27-32.99 DCN 320-256-32A-8D 32.00 32.90 32.00 42.00 261.8 306.5 5.82 60.0 366.50 32.0 K DCN 27-32.99 Прежде чем использовать сверло 8xD, рекомендуется предварительно просверлить отверстие сверлом DCN 1.5xD или центровочным сверлом. Это не требуется, если используется головка HCP Руководство по эксплуатации и режимы резания см. стр. 556-570 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: FCP (546) HCP-IQ (542) ICK (543) ICK-2M (545) ICM (543) ICN (549) ICP-2M (545) QCP-2M (544) 538 ISCAR
