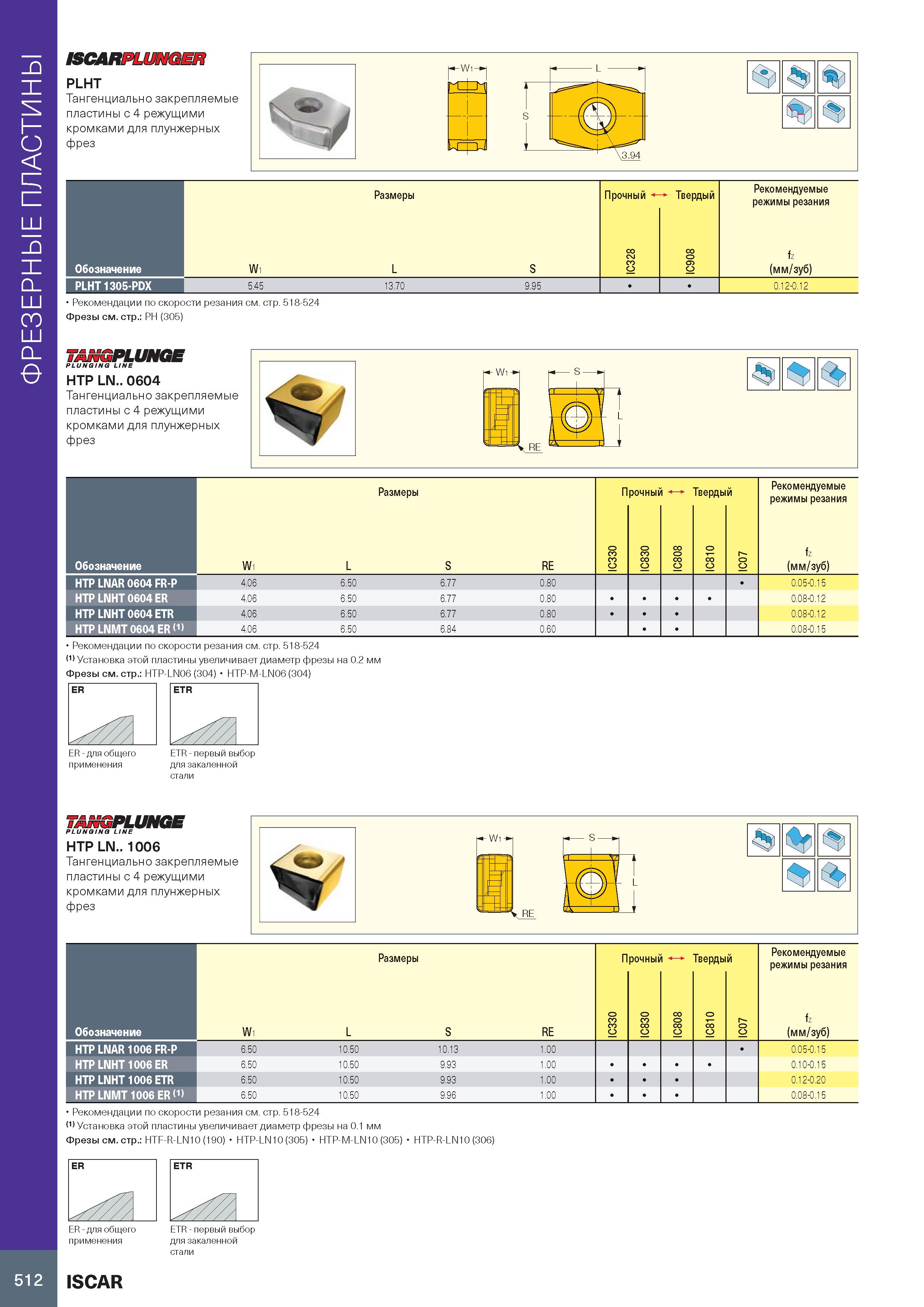

Фрезерные пластины ISCARPLUNGER PLHT Тангенциально закрепляемые пластины с 4 режущими кромками для плунжерных фрез Wi ucpJ ф Ч' Размеры Прочный 1- Твердый Рекомендуемые режимы резания Обозначение W1 L S IC328 IC908 fz (мм/зуб) PLHT1305-PDX 5.45 13.70 9.95 0.12-0.12 Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: PH (305) TANGPLUNGE PLUNGING LINE HTP LN.. 0604 Тангенциально закрепляемые пластины с 4 режущими кромками для плунжерных фрез Размеры Прочный i Твердый Рекомендуемые режимы резания Обозначение W1 L S RE 0 3 3 IC 0 3 8 IC 8 0 8 IC IC810 IC07 fz (мм/зуб) HTP LNAR 0604 FR-P 4.06 6.50 6.77 0.80 0.05-0.15 HTP LNHT 0604 ER 4.06 6.50 6.77 0.80 0.08-0.12 HTP LNHT 0604 ETR 4.06 6.50 6.77 0.80 0.08-0.12 HTP LNMT 0604 ER (1> 4.06 6.50 6.84 0.60 0.08-0.15 Рекомендации по скорости резания см. стр. 518-524 (1) Установка этой пластины увеличивает диаметр фрезы на 0.2 мм Фрезы см. стр.: HTP-LN06 (304) HTP-M-LN06 (304) ER - для общего применения ETR - первый выбор для закаленной стали TANGPLUNGE PLUNGING LINE HTP LN.. 1006 Тангенциально закрепляемые пластины с 4 режущими кромками для плунжерных фрез Wn J \ RE % % Размеры Прочный i Твердый Рекомендуемые режимы резания Обозначение W1 L S RE IC330 IC830 8 0 8 IC IC810 IC07 fz (мм/зуб) HTP LNAR 1006 FR-P 6.50 10.50 10.13 1.00 0.05-0.15 HTP LNHT 1006 ER 6.50 10.50 9.93 1.00 0.10-0.15 HTP LNHT 1006 ETR 6.50 10.50 9.93 1.00 0.12-0.20 HTP LNMT 1006 ER (1> 6.50 10.50 9.96 1.00 0.08-0.15 Рекомендации по скорости резания см. стр. 518-524 (1) Установка этой пластины увеличивает диаметр фрезы на 0.1 мм Фрезы см. стр.: HTF-R-LN10 (190) HTP-LN10 (305) HTP-M-LN10 (305) HTP-R-LN10 (306) ER - для общего применения ETR - первый выбор для закаленной стали 512 ISCAR
