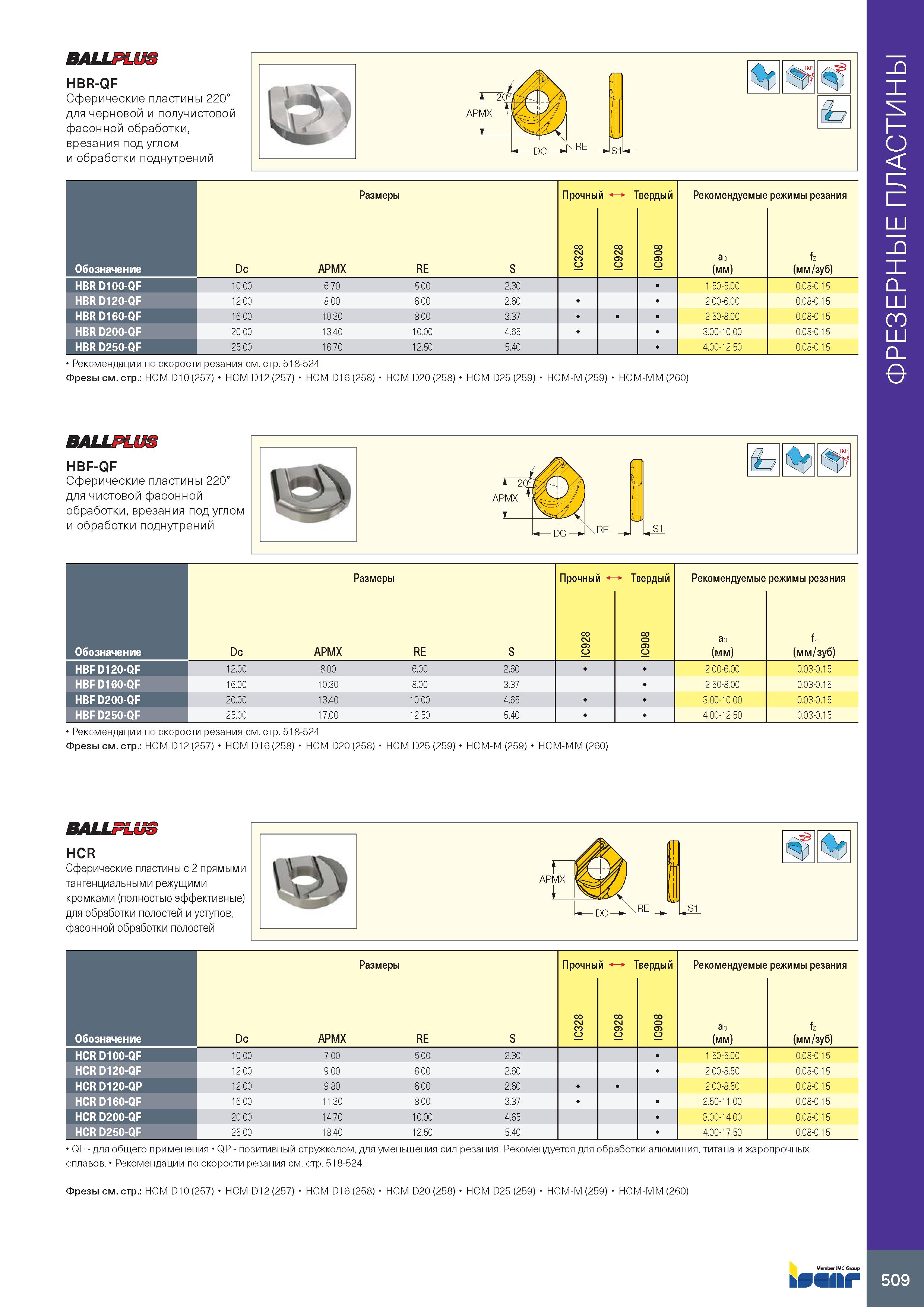

BALLFLU3 HBR-QF Сферические пластины 220° для черновой и получистовой фасонной обработки, врезания под углом и обработки поднутрений APMX - DC 'if \Ь Обозначение Размеры Прочный Твердый Рекомендуемые режимы резания Dc APMX RE S IC328 IC928 IC908 ap (мм) fz (мм/зуб) HBR D100-QF 10.00 6.70 5.00 2.30 1.50-5.00 0.08-0.15 HBR D120-QF 12.00 8.00 6.00 2.60 2.00-6.00 0.08-0.15 HBR D160-QF 16.00 10.30 8.00 3.37 2.50-8.00 0.08-0.15 HBR D200-QF 20.00 13.40 10.00 4.65 3.00-10.00 0.08-0.15 HBR D250-QF 25.00 16.70 12.50 5.40 4.00-12.50 0.08-0.15 Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: HCM D10 (257) HCM D12 (257) HCM D16 (258) HCM D20 (258) HCM D25 (259) HCM-M (259) HCM-MM (260) BALLPLiJS HBF-QF Сферические пластины 220° для чистовой фасонной обработки, врезания под углом и обработки поднутрений Обозначение Размеры Прочный i’ Твердый Рекомендуемые режимы резания Dc APMX RE S 8 2 9 о 8 0 9 о ap (мм) fz (мм/зуб) HBF D120-QF 12.00 8.00 6.00 2.60 2.00-6.00 0.03-0.15 HBF D160-QF 16.00 10.30 8.00 3.37 2.50-8.00 0.03-0.15 HBF D200-QF 20.00 13.40 10.00 4.65 3.00-10.00 0.03-0.15 HBF D250-QF 25.00 17.00 12.50 5.40 4.00-12.50 0.03-0.15 Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: HCM D12 (257) HCM D16 (258) HCM D20 (258) HCM D25 (259) HCM-M (259) HCM-MM (260) BALLPLU3 HCR Сферические пластины с 2 прямыми тангенциальными режущими кромками (полностью эффективные) для обработки полостей и уступов, фасонной обработки полостей APMX И S1 Обозначение Размеры Прочный i Твердый Рекомендуемые режимы резания Dc APMX RE S IC328 IC928 IC908 ap (мм) fz (мм/зуб) HCR D100-QF 10.00 7.00 5.00 2.30 1.50-5.00 0.08-0.15 HCR D120-QF 12.00 9.00 6.00 2.60 2.00-8.50 0.08-0.15 HCR D120-QP 12.00 9.80 6.00 2.60 2.00-8.50 0.08-0.15 HCR D160-QF 16.00 11.30 8.00 3.37 2.50-11.00 0.08-0.15 HCR D200-QF 20.00 14.70 10.00 4.65 3.00-14.00 0.08-0.15 HCR D250-QF 25.00 18.40 12.50 5.40 4.00-17.50 0.08-0.15 QF - для общего применения QP - позитивный стружколом, для уменьшения сил резания. Рекомендуется для обработки алюминия, титана и жаропрочных сплавов. Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: HCM D10 (257) HCM D12 (257) HCM D16 (258) HCM D20 (258) HCM D25 (259) HCM-M (259) HCM-MM (260) 509 Фрезерные пластины
