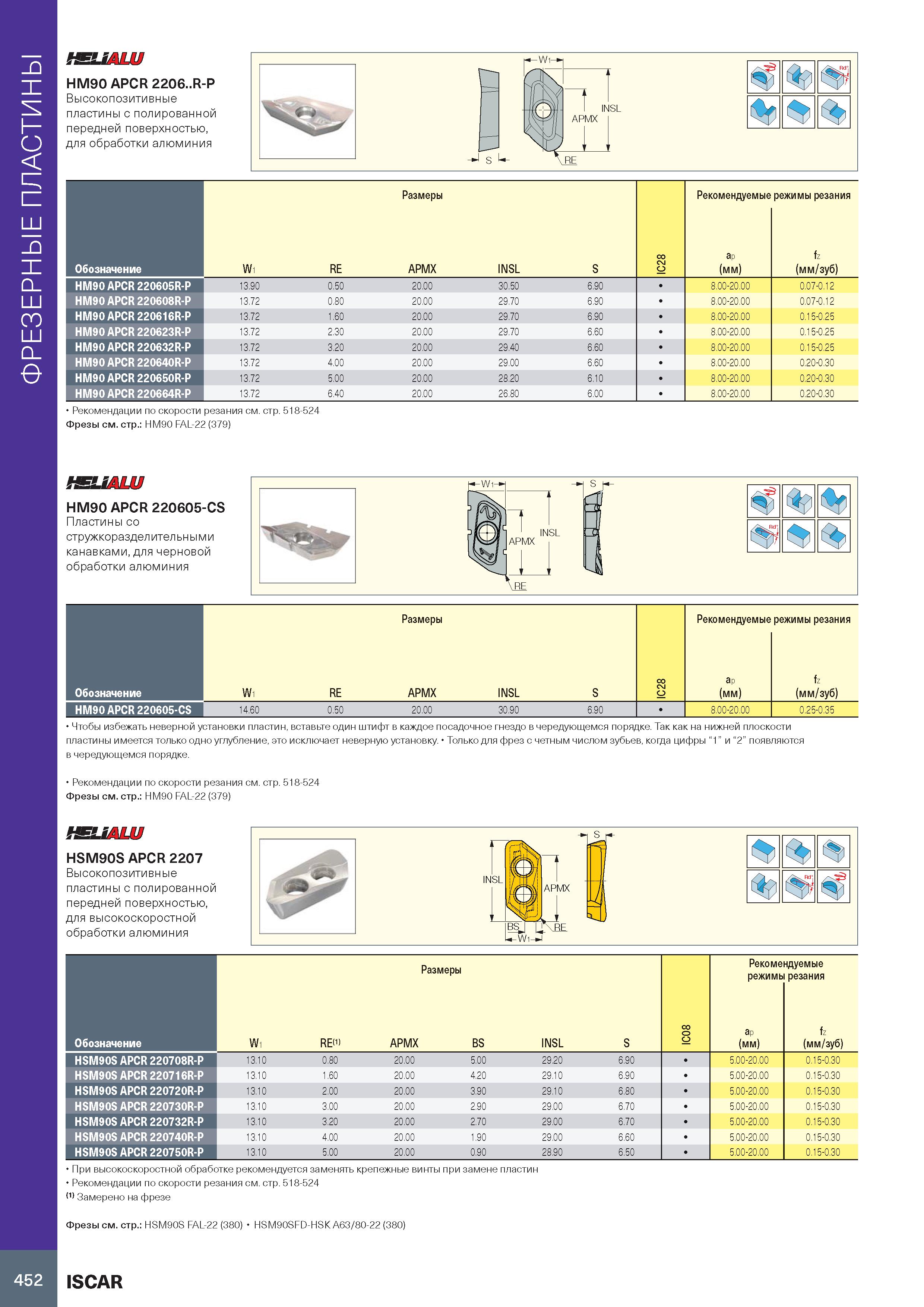

Фрезерные пластины iALU HM90 APCR 2206..R-P Высокопозитивные пластины с полированной передней поверхностью, для обработки алюминия Обозначение Размеры IC28 Рекомендуемые режимы резания W1 RE APMX INSL S ap (мм) fz (мм/зуб) HM90 APCR 220605R-P 13.90 0.50 20.00 30.50 6.90 8.00-20.00 0.07-0.12 HM90 APCR 220608R-P 13.72 0.80 20.00 29.70 6.90 8.00-20.00 0.07-0.12 HM90 APCR 220616R-P 13.72 1.60 20.00 29.70 6.90 8.00-20.00 0.15-0.25 HM90 APCR 220623R-P 13.72 2.30 20.00 29.70 6.60 8.00-20.00 0.15-0.25 HM90 APCR 220632R-P 13.72 3.20 20.00 29.40 6.60 8.00-20.00 0.15-0.25 HM90 APCR 220640R-P 13.72 4.00 20.00 29.00 6.60 8.00-20.00 0.20-0.30 HM90 APCR 220650R-P 13.72 5.00 20.00 28.20 6.10 8.00-20.00 0.20-0.30 HM90 APCR 220664R-P 13.72 6.40 20.00 26.80 6.00 8.00-20.00 0.20-0.30 Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: HM90 FAL-22 (379) S iALU HM90 APCR 220605-CS Пластины со стружкоразделительными канавками, для черновой обработки алюминия 4-W1-H -н S г - III 1 t 1 INSL APMX i 1 и VRE Размеры Рекомендуемые режимы резания Обозначение W1 RE APMX INSL S IC28 p м) Ж fz (мм/зуб) HM90 APCR 220605-CS 14.60 0.50 20.00 30.90 6.90 8.00-20.00 0.25-0.35 Чтобы избежать неверной установки пластин, вставьте один штифт в каждое посадочное гнездо в чередующемся порядке. Так как на нижней плоскости пластины имеется только одно углубление, это исключает неверную установку. Только для фрез с четным числом зубьев, когда цифры “1” и “2” появляются в чередующемся порядке. Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: HM90 FAL-22 (379) iALU HSM90S APCR 2207 Высокопозитивные пластины с полированной передней поверхностью, для высокоскоростной обработки алюминия Обозначение Размеры IC08 Рекомендуемые режимы резания W1 RE APMX BS INSL S ap (мм) fz (мм/зуб) HSM90S APCR 220708R-P 13.10 0.80 20.00 5.00 29.20 6.90 5.00-20.00 0.15-0.30 HSM90S APCR 220716R-P 13.10 1.60 20.00 4.20 29.10 6.90 5.00-20.00 0.15-0.30 HSM90S APCR 220720R-P 13.10 2.00 20.00 3.90 29.10 6.80 5.00-20.00 0.15-0.30 HSM90S APCR 220730R-P 13.10 3.00 20.00 2.90 29.00 6.70 5.00-20.00 0.15-0.30 HSM90S APCR 220732R-P 13.10 3.20 20.00 2.70 29.00 6.70 5.00-20.00 0.15-0.30 HSM90S APCR 220740R-P 13.10 4.00 20.00 1.90 29.00 6.60 5.00-20.00 0.15-0.30 HSM90S APCR 220750R-P 13.10 5.00 20.00 0.90 28.90 6.50 5.00-20.00 0.15-0.30 При высокоскоростной обработке рекомендуется заменять крепежные винты при замене пластин Рекомендации по скорости резания см. стр. 518-524 (1) Замерено на фрезе Фрезы см. стр.: HSM90S FAL-22 (380) HSM90SFD-HSK A63/80-22 (380) S 452 ISCAR
