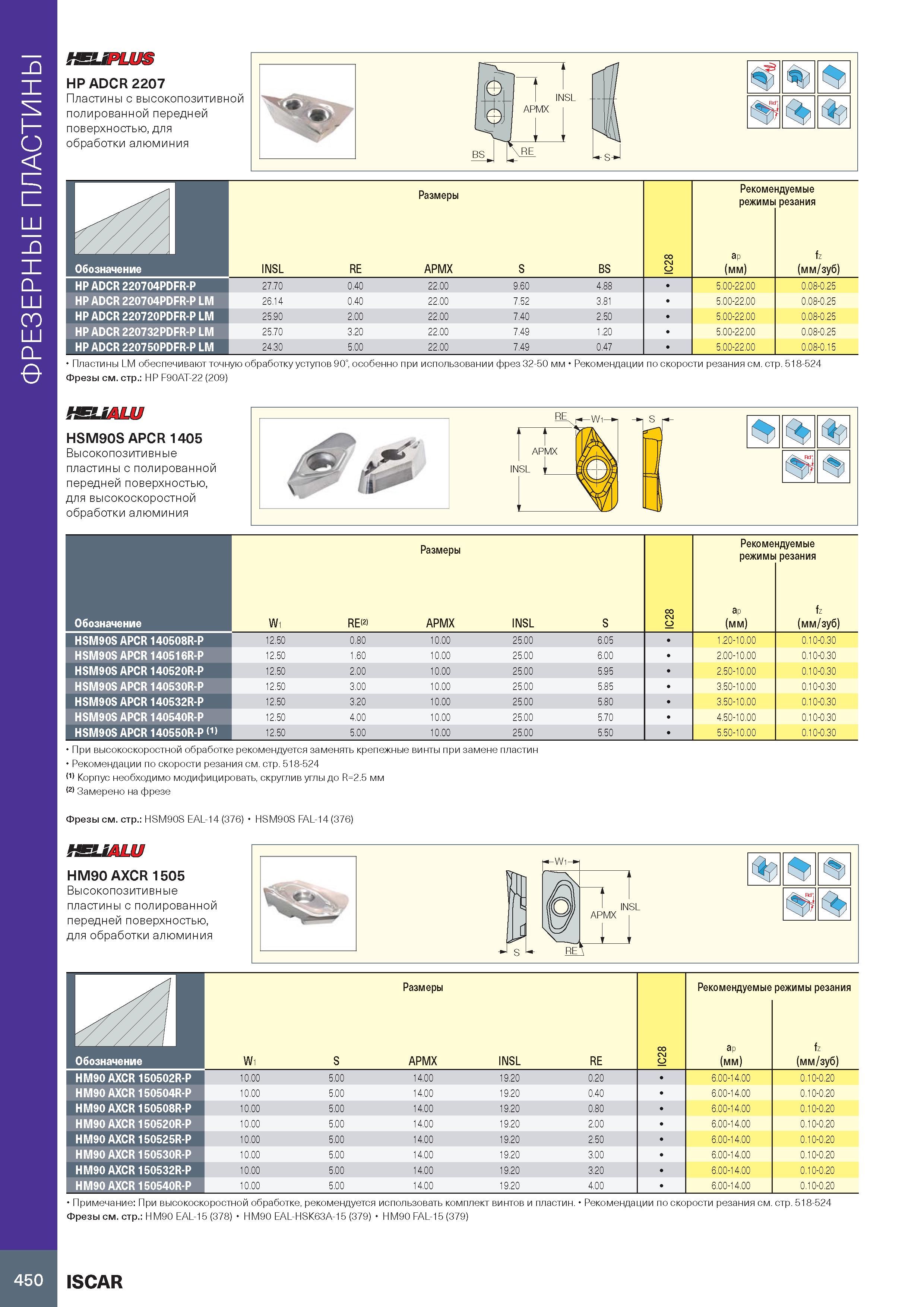

Фрезерные пластины tSUPLUS HP ADCR 2207 Пластины с высокопозитивной полированной передней поверхностью, для обработки алюминия INSL Sfl % Размеры IC28 Рекомендуемые режимы резания INSL RE APMX S BS a s fz (мм/зуб) Обозначение HP ADCR 220704PDFR-P 27.70 0.40 22.00 9.60 4.88 5.00-22.00 0.08-0.25 HP ADCR 220704PDFR-P LM 26.14 0.40 22.00 7.52 3.81 5.00-22.00 0.08-0.25 HP ADCR 220720PDFR-P LM 25.90 2.00 22.00 7.40 2.50 5.00-22.00 0.08-0.25 HP ADCR 220732PDFR-P LM 25.70 3.20 22.00 7.49 1.20 5.00-22.00 0.08-0.25 HP ADCR 220750PDFR-P LM 24.30 5.00 22.00 7.49 0.47 5.00-22.00 0.08-0.15 Пластины LM обеспечивают точную обработку уступов 90°, особенно при использовании фрез 32-50 мм Рекомендации по скорости резания см. стр. 518-524 Фрезы см. стр.: HP F90AT-22 (209) SAW HSM90S APCR 1405 Высокопозитивные пластины с полированной передней поверхностью, для высокоскоростной обработки алюминия c p Размеры Рекомендуемые режимы резания Обозначение W1 RE(2) APMX INSL S IC28 p м) ap (м fz (мм/зуб) HSM90S APCR 140508R-P 12.50 0.80 10.00 25.00 6.05 1.20-10.00 0.10-0.30 HSM90S APCR 140516R-P 12.50 1.60 10.00 25.00 6.00 2.00-10.00 0.10-0.30 HSM90S APCR 140520R-P 12.50 2.00 10.00 25.00 5.95 2.50-10.00 0.10-0.30 HSM90S APCR 140530R-P 12.50 3.00 10.00 25.00 5.85 3.50-10.00 0.10-0.30 HSM90S APCR 140532R-P 12.50 3.20 10.00 25.00 5.80 3.50-10.00 0.10-0.30 HSM90S APCR 140540R-P 12.50 4.00 10.00 25.00 5.70 4.50-10.00 0.10-0.30 HSM90S APCR 140550R-P (1) 12.50 5.00 10.00 25.00 5.50 5.50-10.00 0.10-0.30 При высокоскоростной обработке рекомендуется заменять крепежные винты при замене г Рекомендации по скорости резания см. стр. 518-524 (1) Корпус необходимо модифицировать, скруглив углы до R=2.5 мм (2) Замерено на фрезе Фрезы см. стр.: HSM90S EAL-14 (376) HSM90S FAL-14 (376) HELSALU HM90 AXCR 1505 Высокопозитивные пластины с полированной передней поверхностью, для обработки алюминия 1 hJ INSL ф Размеры IC28 Рекомендуемые режимы резания W1 S APMX INSL RE ap (мм) fz (мм/зуб) Обозначение HM90 AXCR 150502R-P 10.00 5.00 14.00 19.20 0.20 6.00-14.00 0.10-0.20 HM90 AXCR 150504R-P 10.00 5.00 14.00 19.20 0.40 6.00-14.00 0.10-0.20 HM90 AXCR 150508R-P 10.00 5.00 14.00 19.20 0.80 6.00-14.00 0.10-0.20 HM90 AXCR 150520R-P 10.00 5.00 14.00 19.20 2.00 6.00-14.00 0.10-0.20 HM90 AXCR 150525R-P 10.00 5.00 14.00 19.20 2.50 6.00-14.00 0.10-0.20 HM90 AXCR 150530R-P 10.00 5.00 14.00 19.20 3.00 6.00-14.00 0.10-0.20 HM90 AXCR 150532R-P 10.00 5.00 14.00 19.20 3.20 6.00-14.00 0.10-0.20 HM90 AXCR 150540R-P 10.00 5.00 14.00 19.20 4.00 6.00-14.00 0.10-0.20 Примечание Фрезы см. стр При высокоскоростной обработке, рекомендуется использовать комплект винтов и пластин. Рекомендации по скорости резания см. стр. 518-524 : HM90 EAL-15 (378) HM90 EAL-HSK63A-15 (379) HM90 FAL-15 (379) S S 450 ISCAR
