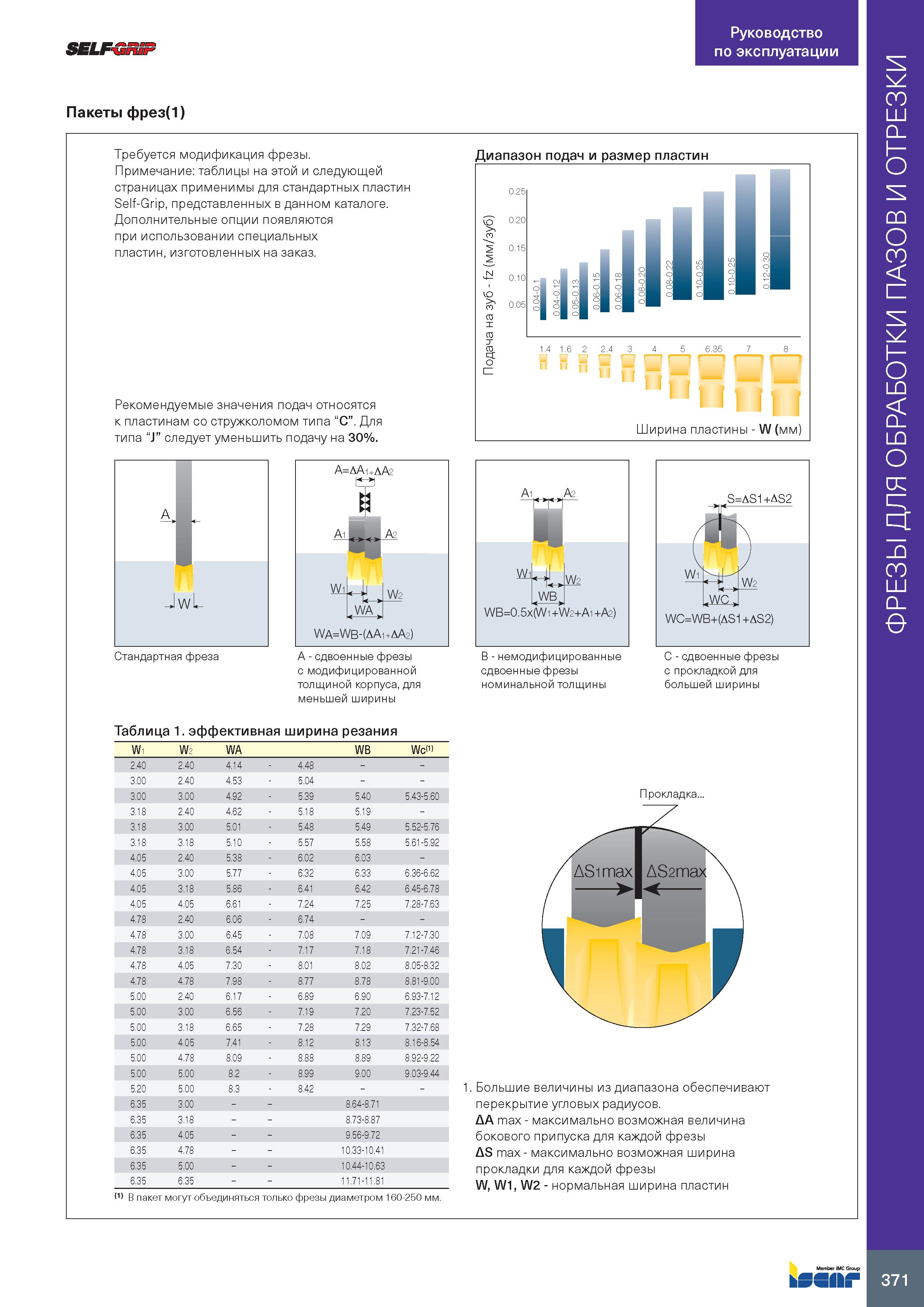

Пакеты фрез(1) Требуется модификация фрезы. Примечание: таблицы на этой и следующей страницах применимы для стандартных пластин Self-Grip, представленных в данном каталоге. Дополнительные опции появляются при использовании специальных пластин, изготовленных на заказ. Рекомендуемые значения подач относятся к пластинам со стружколомом типа “С”. Для типа “J” следует уменьшить подачу на 30%. Диапазон подач и размер пластин Ширина пластины - W (мм) S=AS1+AS2 Стандартная фреза А - сдвоенные фрезы с модифицированной толщиной корпуса, для меньшей ширины Таблица 1. эффективная ширина резания W1 т WA WB Wc 1> 2,40 2,40 4,14 4,48 - - 3,00 2,40 4,53 5,04 - - 3,00 3,00 4,92 5,39 5,40 5,43-5,60 3,18 2,40 4,62 5,18 5,19 - 3,18 3,00 5,01 5,48 5,49 5,52-5,76 3,18 3,18 5,10 5,57 5,58 5,61-5,92 4,05 2,40 5,38 6,02 6,03 4,05 3,00 5,77 6,32 6,33 6,36-6,62 4,05 3,18 5,86 6,41 6,42 6,45-6,78 4,05 4,05 6,61 7,24 7,25 7,28-7,63 4,78 2,40 6,06 6,74 4,78 3,00 6,45 7,08 7,09 7,12-7,30 4,78 3,18 6,54 7,17 7,18 7,21-7,46 4,78 4,05 7,30 8,01 8,02 8,05-8,32 4,78 4,78 7,98 8,77 8,78 8,81-9,00 5,00 2,40 6,17 6,89 6,90 6,93-7,12 5,00 3,00 6,56 7,19 7,20 7,23-7,52 5,00 3,18 6,65 7,28 7,29 7,32-7,68 5,00 4,05 7,41 8,12 8,13 8,16-8,54 5,00 4,78 8,09 8,88 8,89 8,92-9,22 5,00 5,00 8,2 8,99 9,00 9,03-9,44 5,20 5,00 8,3 8,42 - - 6,35 3,00 в 8,64-8,71 6,35 3,18 - - 8,73-8,87 6,35 4,05 в 9,56-9,72 6,35 4,78 - - 10,33-10,41 6,35 5,00 в 10,44-10,63 6,35 6,35 - - 11,71-11,81 (1) В пакет могут объединяться только фрезы диаметром 160-250 мм. В - немодифицированные С - сдвоенные фрезы сдвоенные фрезы с прокладкой для номинальной толщины большей ширины Прокладка... 1. Большие величины из диапазона обеспечивают перекрытие угловых радиусов. АА max - максимально возможная величина бокового припуска для каждой фрезы AS max - максимально возможная ширина прокладки для каждой фрезы W, W1, W2 - нормальная ширина пластин 371 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
