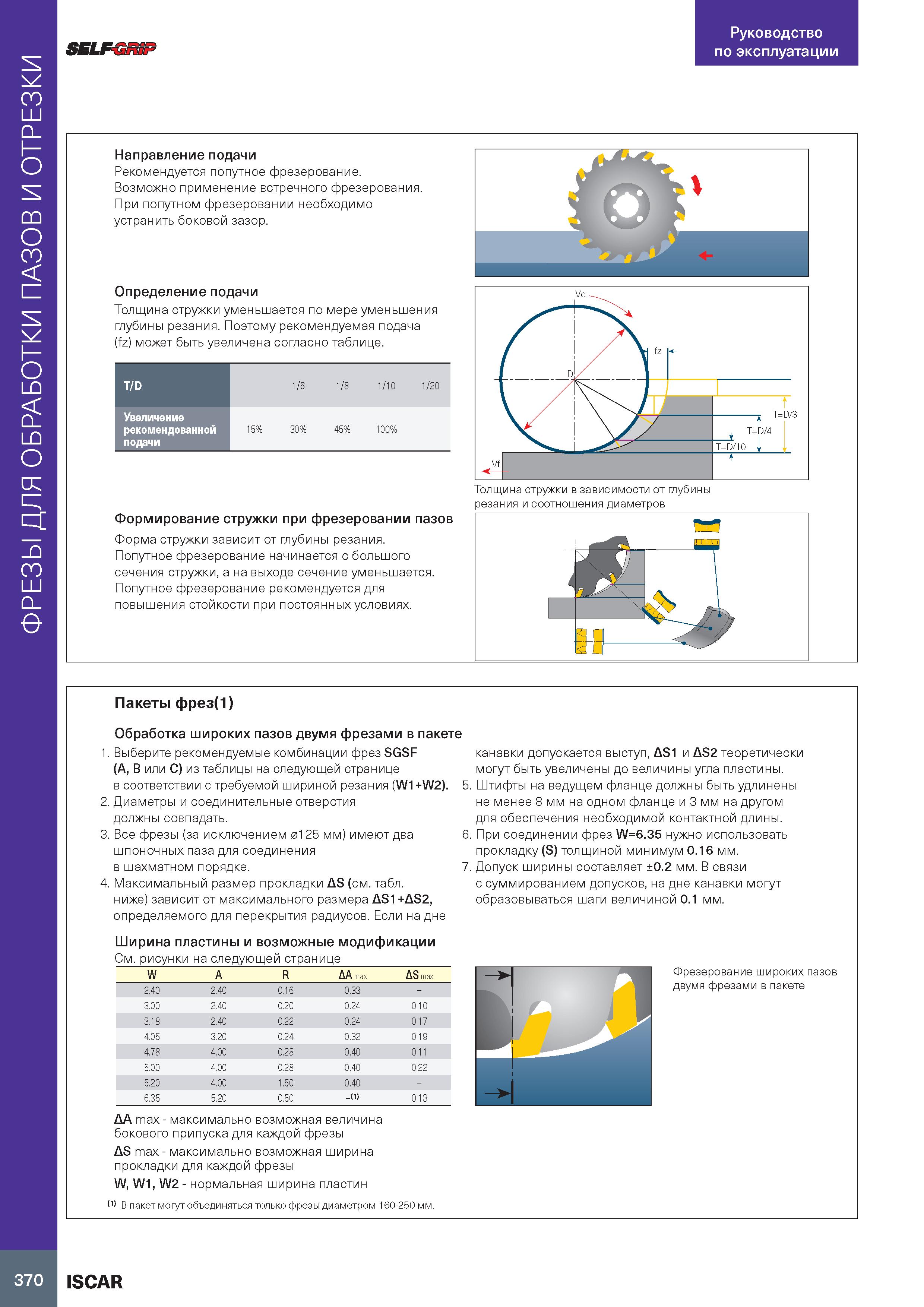

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ Руководство по эксплуатации SELF-GRSP ньютон на метр фрезеровании необходимо устранить боковой зазор. Определение подачи Толщина стружки уменьшается по мере уменьшения глубины резания. Поэтому рекомендуемая подача (fz) может быть увеличена согласно таблице. T/D 1/6 1/8 1/10 1/20 Увеличение рекомендованной подачи 15% 30% 45% 100% Формирование стружки при фрезеровании пазов Форма стружки зависит от глубины резания. Попутное фрезерование начинается с большого сечения стружки, а на выходе сечение уменьшается. Попутное фрезерование рекомендуется для повышения стойкости при постоянных условиях. Толщина стружки в зависимости от глубины резания и соотношения диаметров Пакеты фрез(1) Обработка широких пазов двумя фрезами в пакете 1. Выберите рекомендуемые комбинации фрезвбБР (А, В или С) из таблицы на следующей странице в соответствии с требуемой шириной резания (W1+W2). 5 2. Диаметры и соединительные отверстия должны совпадать. 3. Все фрезы (за исключением 01 25 мм) имеют два 6 шпоночных паза для соединения в шахматном порядке. 7 4. Максимальный размер прокладки AS (см. табл. ниже) зависит от максимального размера AS1 +AS2, определяемого для перекрытия радиусов. Если на дне Ширина пластины и возможные модификации См. рисунки на следующей странице W А R ДА max AS max 2,40 2,40 0,16 0,33 - 3,00 2,40 0,20 0,24 0,10 3,18 2,40 0,22 0,24 0,17 4,05 3,20 0,24 0,32 0,19 4,78 4,00 0,28 0,40 0,11 5,00 4,00 0,28 0,40 0,22 5,20 4,00 1,50 0,40 6,35 5,20 0,50 -d) 0,13 ДА max - максимально возможная величина бокового припуска для каждой фрезы AS max - максимально возможная ширина прокладки для каждой фрезы W, W1, W2 - нормальная ширина пластин (1) В пакет могут объединяться только фрезы диаметром 160-250 мм. канавки допускается выступ, AS1 и AS2 теоретически могут быть увеличены до величины угла пластины. Штифты на ведущем фланце должны быть удлинены не менее 8 мм на одном фланце и 3 мм на другом для обеспечения необходимой контактной длины. При соединении фрез W=6.35 нужно использовать прокладку (S) толщиной минимум 0.16 мм. Допуск ширины составляет ±0.2 мм. В связи с суммированием допусков, на дне канавки могут образовываться шаги величиной 0.1 мм. Фрезерование широких пазов двумя фрезами в пакете 370 ISCAR
