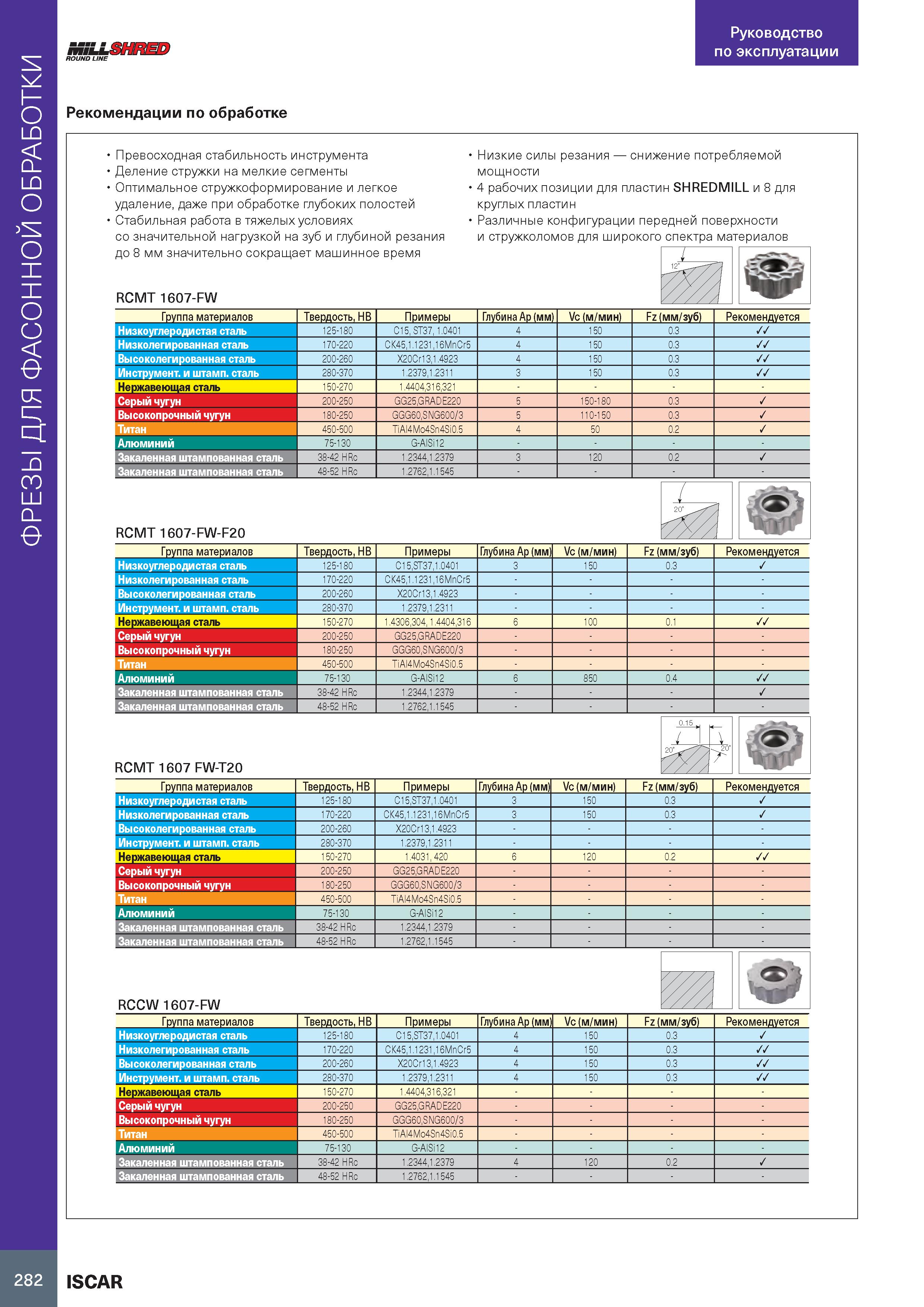

ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ aSLLSHRED ROUND UNE Руководство по эксплуатации Рекомендации по обработке Превосходная стабильность инструмента Деление стружки на мелкие сегменты Оптимальное стружкоформирование и легкое удаление, даже при обработке глубоких полостей Стабильная работа в тяжелых условиях со значительной нагрузкой на зуб и глубиной резания до 8 мм значительно сокращает машинное время RCMT 1607-FW Низкие силы резания — снижение потребляемой мощности 4 рабочих позиции для пластин SHREDMILL и 8 для круглых пластин Различные конфигурации передней поверхности и стружколомов для широкого спектра материалов Группа материалов Твердость, HB Примеры Глубина Ap (мм) Vc (м/мин) Fz (мм/зуб) Рекомендуется Низкоуглеродистая сталь 125-180 C15, ST37, 1.0401 4 150 0.3 Низколегированная сталь 170-220 CK45,1.1231,16MnCr5 4 150 0.3 Высоколегированная сталь 200-260 X20Cr13,1.4923 4 150 0.3 Инструмент. и штамп. сталь 280-370 1.2379,1.2311 3 150 0.3 Нержавеющая сталь 150-270 1.4404,316,321 Серый чугун 200-250 GG25,GRADE220 5 150-180 0.3 Высокопрочный чугун 180-250 GGG60,SNG600/3 5 110-150 0.3 Титан 450-500 TiAI4Mo4Sn4Si0.5 4 50 0.2 Алюминий 75-130 G-AISi12 Закаленная штампованная сталь 38-42 HRc 1.2344,1.2379 3 120 0.2 Закаленная штампованная сталь 48-52 HRc 1.2762,1.1545 RCMT 1607-FW-F20 / / Группа материалов Твердость, HB Примеры Глубина Ap (мм) Vc (м/мин) Fz (мм/зуб) Рекомендуется Низкоуглеродистая сталь 125-180 C15,ST37,1.0401 3 150 0.3 Низколегированная сталь 170-220 CK45,1.1231,16MnCr5 Высоколегированная сталь 200-260 X20Cr13,1.4923 Инструмент. и штамп. сталь 280-370 1.2379,1.2311 Нержавеющая сталь 0 сч о 1.4306,304, 1.4404,316 6 100 0.1 Серый чугун 200-250 GG25,GRADE220 Высокопрочный чугун 180-250 GGG60,SNG600/3 Титан 450-500 TiAI4Mo4Sn4Si0.5 Алюминий 75-130 G-AISi12 6 850 0.4 Закаленная штампованная сталь 38-42 HRc 1.2344,1.2379 Закаленная штампованная сталь 48-52 HRc 1.2762,1.1545 RCMT 1607 FW-T20 ТЛ Группа материалов Твердость, HB Примеры Глубина Ap (мм) Vc (м/мин) Fz (мм/зуб) Рекомендуется Низкоуглеродистая сталь 125-180 C15,ST37,1.0401 3 150 0.3 Низколегированная сталь 170-220 CK45,1.1231,16MnCr5 3 150 0.3 Высоколегированная сталь 200-260 X20Cr13,1.4923 Инструмент. и штамп. сталь 280-370 1.2379,1.2311 Нержавеющая сталь 150-270 1.4031, 420 6 120 0.2 Серый чугун 200-250 GG25,GRADE220 Высокопрочный чугун 180-250 GGG60,SNG600/3 Титан 450-500 TiAI4Mo4Sn4Si0.5 Алюминий 75-130 G-AISi12 Закаленная штампованная сталь 38-42 HRc 1.2344,1.2379 Закаленная штампованная сталь 48-52 HRc 1.2762,1.1545 RCCW 1607-FW 1 & Группа материалов Твердость, HB Примеры Глубина Ap (мм) Vc (м/мин) Fz (мм/зуб) Рекомендуется Низкоуглеродистая сталь 125-180 C15,ST37,1.0401 4 150 0.3 Низколегированная сталь 170-220 CK45,1.1231,16MnCr5 4 150 0.3 Высоколегированная сталь 200-260 X20Cr13,1.4923 4 150 0.3 Инструмент. и штамп. сталь 280-370 1.2379,1.2311 4 150 0.3 Нержавеющая сталь 150-270 1.4404,316,321 Серый чугун 200-250 GG25,GRADE220 Высокопрочный чугун 180-250 GGG60,SNG600/3 Титан 450-500 TiAI4Mo4Sn4Si0.5 Алюминий 75-130 G-AISi12 Закаленная штампованная сталь 38-42 HRc 1.2344,1.2379 4 120 0.2 Закаленная штампованная сталь 48-52 HRc 1.2762,1.1545 282 ISCAR
