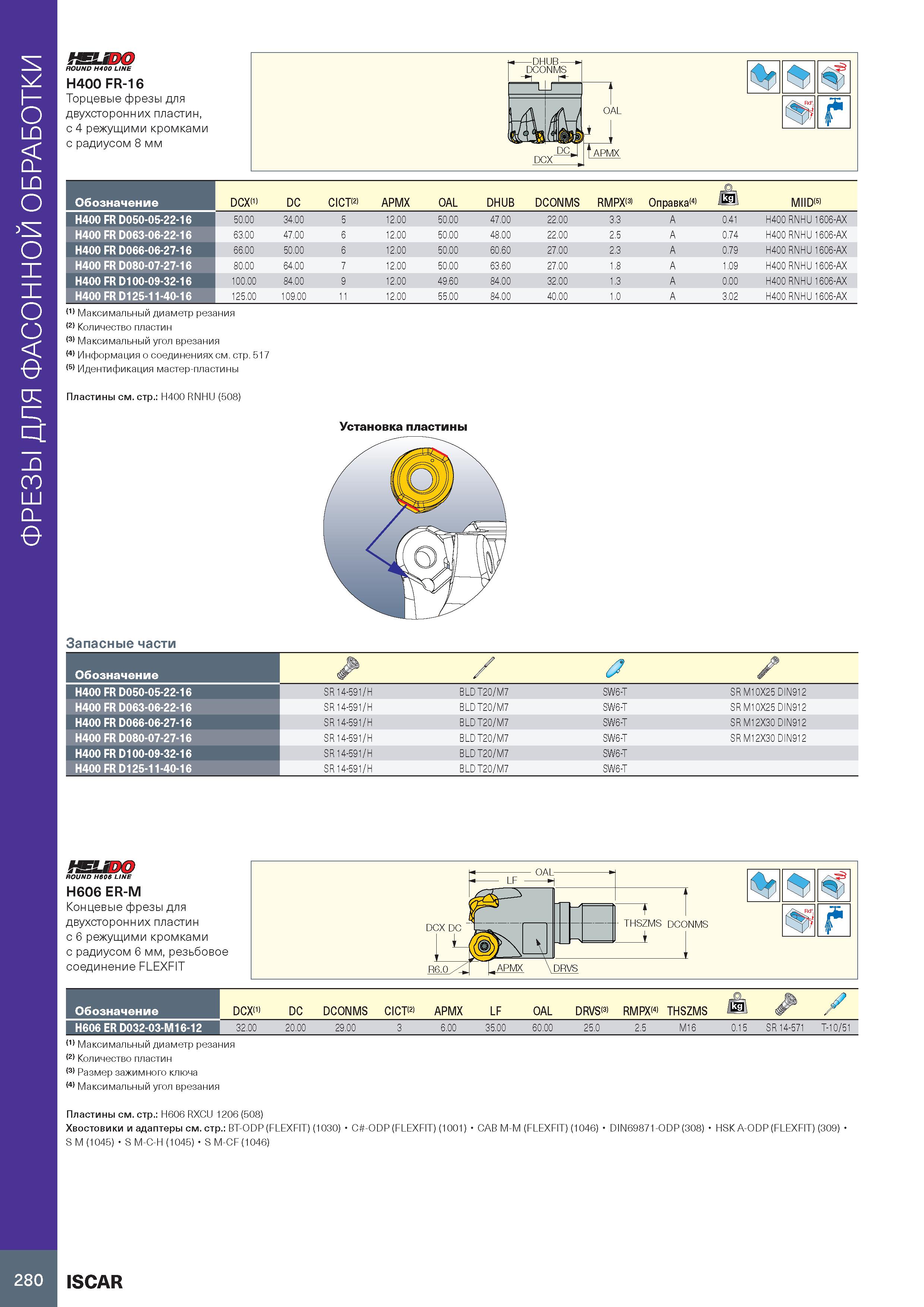

ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ MEUDO ROUND ньютон на метр 8 мм 'if f Обозначение DCX(1) DC CICT(2) APMX OAL DHUB DCONMS RMPX(3) Оправка(4) jkg MIID(5) H400 FR D050-05-22-16 50.00 34.00 5 12.00 50.00 47.00 22.00 3.3 A 0.41 H400 RNHU 1606-AX H400 FR D063-06-22-16 63.00 47.00 6 12.00 50.00 48.00 22.00 2.5 A 0.74 H400 RNHU 1606-AX H400 FR D066-06-27-16 66.00 50.00 6 12.00 50.00 60.60 27.00 2.3 A 0.79 H400 RNHU 1606-AX H400 FR D080-07-27-16 80.00 64.00 7 12.00 50.00 63.60 27.00 1.8 A 1.09 H400 RNHU 1606-AX H400 FR D100-09-32-16 100.00 84.00 9 12.00 49.60 84.00 32.00 1.3 A 0.00 H400 RNHU 1606-AX H400 FR D125-11-40-16 125.00 109.00 11 12.00 55.00 84.00 40.00 1.0 A 3.02 H400 RNHU 1606-AX (1) Максимальный диаметр резания (2) Количество пластин (3) Максимальный угол врезания (4) Информация о соединениях см. стр. 517 (5) Идентификация мастер-пластины Пластины см. стр.: H400 RNHU (508) Установка пластины Запасные части Обозначение / / H400 FR D050-05-22-16 SR 14-591/H BLD T20/M7 SW6-T SR M10X25 DIN912 H400 FR D063-06-22-16 SR 14-591/H BLD T20/M7 SW6-T SR M10X25 DIN912 H400 FR D066-06-27-16 SR 14-591/H BLD T20/M7 SW6-T SR M12X30 DIN912 H400 FR D080-07-27-16 SR 14-591/H BLD T20/M7 SW6-T SR M12X30 DIN912 H400 FR D100-09-32-16 SR 14-591/H BLD T20/M7 SW6-T H400 FR D125-11-40-16 SR 14-591/H BLD T20/M7 SW6-T шиоо ROUND ньютон на метр 6 мм, резьбовое соединение FLEXFIT Ф1 у Обозначение DCX(1) DC DCONMS CICT(2) APMX LF OAL DRVS(3) RMPX(4) THSZMS ikg / H606 ER D032-03-M16-12 32.00 20.00 29.00 3 6.00 35.00 60.00 25.0 2.5 M16 0.15 SR 14-571 T-10/51 (1) Максимальный диаметр резания (2) Количество пластин (3) Размер зажимного ключа (4) Максимальный угол врезания Пластины см. стр.: H606 RXCU 1206 (508) Хвостовики и адаптеры см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) 280 ISCAR
