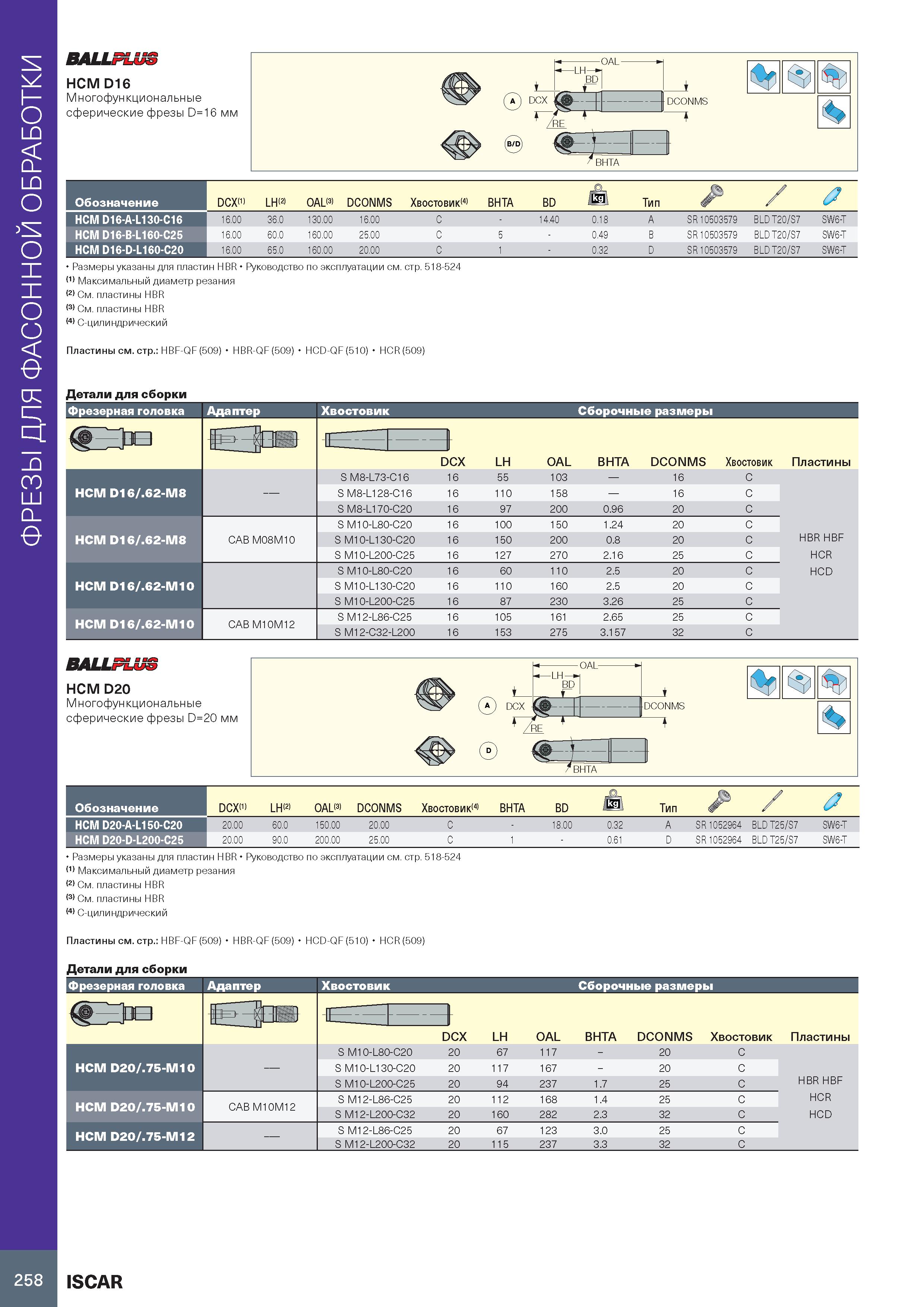

262 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.258

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 258 0262 Lab2u

ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ BALLFLU3 HCM D16 Многофункциональные сферические фрезы D=16 мм Обозначение DCX(1) LH(2) OAL(3) DCONMS Хвостовик141 BHTA BD kg Тип Z5 /’ HCM D16-A-L130-C16 16.00 36.0 130.00 16.00 C - 14.40 0.18 A SR 10503579 BLD T20/S7 SW6-T HCM D16-B-L160-C25 16.00 60.0 160.00 25.00 C 5 0.49 B SR 10503579 BLD T20/S7 SW6-T HCM D16-D-L160-C20 16.00 65.0 160.00 20.00 C 1 0.32 D SR 10503579 BLD T20/S7 SW6-T Размеры указаны для пластин HBR Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) См. пластины HBR (3) См. пластины HBR (4) C-цилиндрический Пластины см. стр.: HBF-QF (509) HBR-QF (509) HCD-QF (510) HCR (509) Детали для сборки Фрезерная головка Адаптер Хвостовик DCX LH Сборочные размеры OAL BHTA DCONMS Хвостовик Пластины S M8-L73-C16 16 55 103 — 16 C HCM D16/.62-M8 — S M8-L128-C16 16 110 158 — 16 C S M8-L170-C20 16 97 200 0.96 20 C S M10-L80-C20 16 100 150 1.24 20 C HCM D16/.62-M8 CAB M08M10 S M10-L130-C20 16 150 200 0.8 20 C HBR HBF S M10-L200-C25 16 127 270 2.16 25 C HCR S M10-L80-C20 16 60 110 2.5 20 C HCD HCM D16/.62-M10 S M10-L130-C20 16 110 160 2.5 20 C S M10-L200-C25 16 87 230 3.26 25 C HCM D16/.62-M10 CAB M10M12 S M12-L86-C25 16 105 161 2.65 25 C S M12-C32-L200 16 153 275 3.157 32 C BALLPiASS HCM D20 Многофункциональные сферические фрезы D=20 мм DCX -OAL- H —W jDl у tS1 SJl Обозначение DCX(1) LH(2) OAL(3) DCONMS Хвостовик141 BHTA BD lkii Тип / 0 HCM D20-A-L150-C20 20.00 60.0 150.00 20.00 C 18.00 0.32 A SR 1052964 BLD T25/S7 SW6-T HCM D20-D-L200-C25 20.00 90.0 200.00 25.00 C 1 0.61 D SR 1052964 BLD T25/S7 SW6-T Размеры указаны для пластин HBR Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) См. пластины HBR (3) См. пластины HBR (4) C-цилиндрический Пластины см. стр.: HBF-QF (509) HBR-QF (509) HCD-QF (510) HCR (509) Детали для сборки Фрезерная головка Адаптер Хвостовик DCX LH OAL Сборочные размеры BHTA DCONMS Хвостовик Пластины S M10-L80-C20 20 67 117 - 20 C HCM D20/.75-M10 S M10-L130-C20 20 117 167 - 20 C S M10-L200-C25 20 94 237 1.7 25 C HBR HBF HCM D20/.75-M10 CAB M10M12 S M12-L86-C25 20 112 168 1.4 25 C HCR S M12-L200-C32 20 160 282 2.3 32 C HCD S M12-L86-C25 20 67 123 3.0 25 C S M12-L200-C32 20 115 237 3.3 32 C A DCONMS RE D 258 ISCAR
