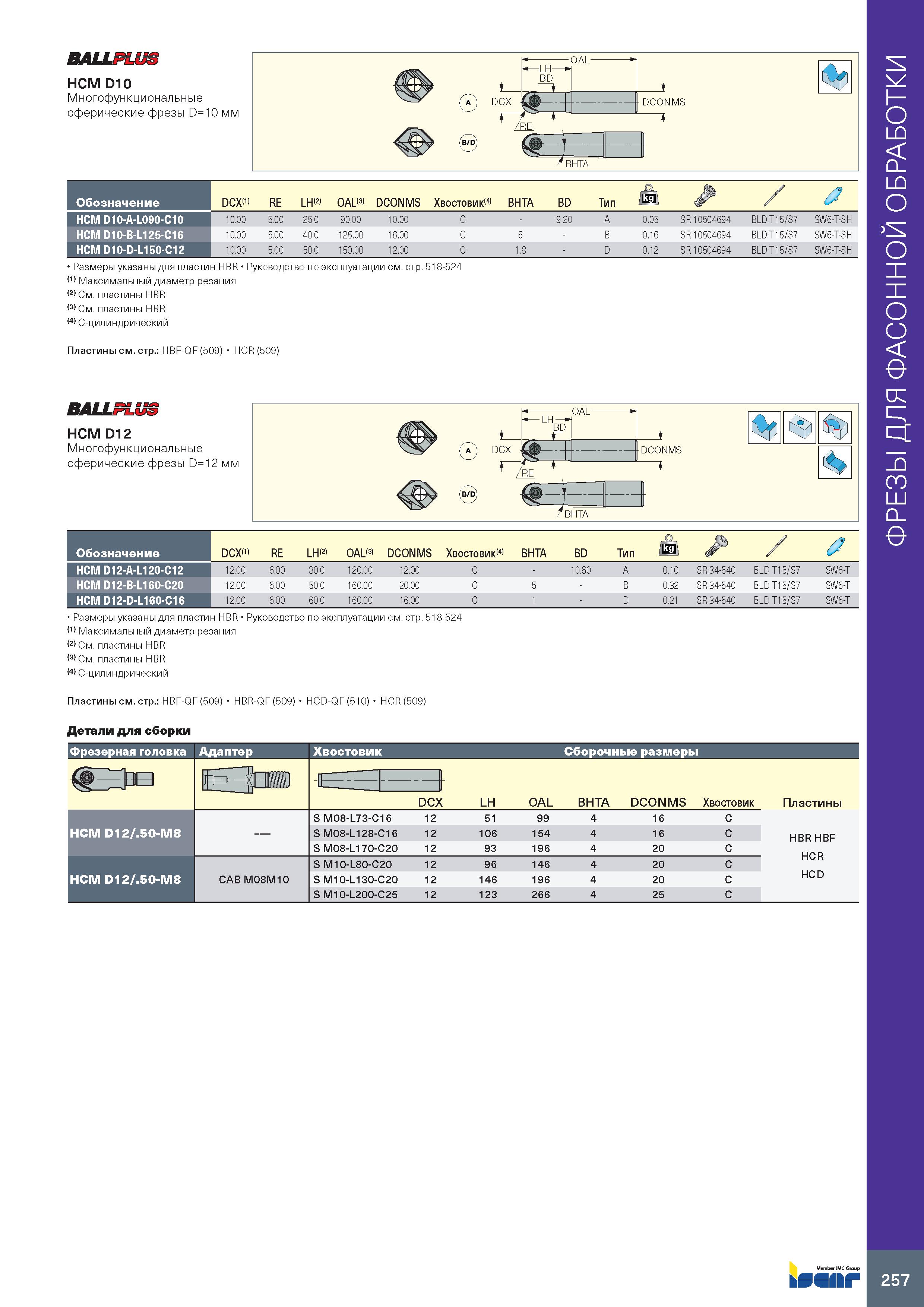

BALLPLU3 HCM D10 Многофункциональные сферические фрезы D=10 мм Обозначение HCM D10-A-L090-C10 HCM D10-B-L125-C16 HCM D10-D-L150-C12 DCX(1) RE LH 2> OAL(3) DCONMS Хвостовик(4) BHTA BD Тип Jkg / a 10.00 5.00 25.0 90.00 10.00 C 9.20 A 0.05 SR 10504694 BLD T15/S7 SW6-T-SH 10.00 5.00 40.0 125.00 16.00 C 6 B 0.16 SR 10504694 BLD T15/S7 SW6-T-SH 10.00 5.00 50.0 150.00 12.00 C 1.8 D 0.12 SR 10504694 BLD T15/S7 SW6-T-SH Размеры указаны для пластин HBR Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) См. пластины HBR (3) См. пластины HBR C-цилиндрический Пластины см. стр.: HBF-QF (509) HCR (509) BALLPLU3 HCM D12 Многофункциональные сферические фрезы D=12 мм Обозначение HCM D12-A-L120-C12 HCM D12-B-L160-C20 HCM D12-D-L160-C16 DCX(1) RE LH0 OAL DCONMS Хвостовик141 BHTA BD Тип H / 12.00 6.00 30.0 120.00 12.00 C - 10.60 A 0.10 SR 34-540 BLD T15/S7 SW6-T 12.00 6.00 50.0 160.00 20.00 C 5 B 0.32 SR 34-540 BLD T15/S7 SW6-T 12.00 6.00 60.0 160.00 16.00 C 1 D 0.21 SR 34-540 BLD T15/S7 SW6-T Размеры указаны для пластин HBR Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) См. пластины HBR (3) См. пластины HBR (4) C-цилиндрический Пластины см. стр.: HBF-QF (509) HBR-QF (509) HCD-QF (510) HCR (509) Детали для сборки Фрезерная головка Адаптер CAB M08M10 Хвостовик Сг- DCX LH OAL Сборочные размеры BHTA DCONMS Хвостовик S M08-L73-C16 S M08-L128-C16 S M08-L170-C20 12 12 12 51 106 93 99 4 154 4 196 4 16 16 20 S M10-L80-C20 S M10-L130-C20 S M10-L200-C25 12 12 12 96 146 123 146 196 266 20 20 25 Пластины HBR HBF HCR HCD 257 HCM D12/.50-M8 HCM D12/.50-M8 ФРЕЗЫ ДЛЯ ФАСОННОЙ ОБРАБОТКИ
