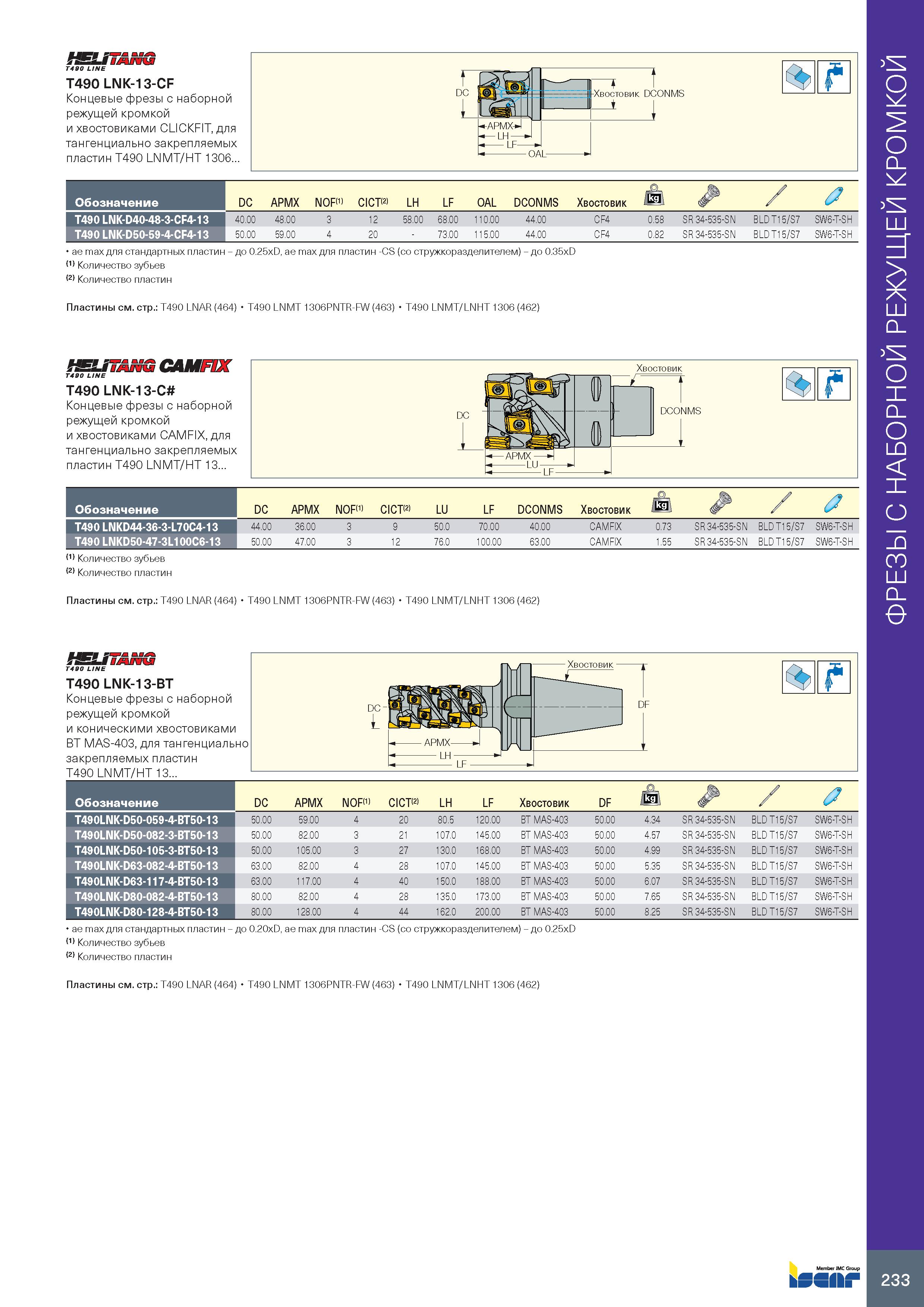

HELiTANG T4B0 LINE T490 LNK-13-CF Концевые фрезы с наборной режущей кромкой и хвостовиками CLICKFIT, для тангенциально закрепляемых пластин T490 LNMT/HT 1306... ONMS Обозначение DC APMX NOF(1) CICT 2> LH LF OAL DCONMS Хвостовик Й / T490 LNK-D40-48-3-CF4-13 40.00 48.00 3 12 58.00 68.00 110.00 44.00 CF4 0.58 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 LNK-D50-59-4-CF4-13 50.00 59.00 4 20 - 73.00 115.00 44.00 CF4 0.82 SR 34-535-SN BLD T15/S7 SW6-T-SH ae max для стандартных пластин - до 0.25xD, ae max для пластин -CS (со стружкоразделителем) - до 0.35xD (1) Количество зубьев (2) Количество пластин Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) HELiTANG CAMFIX Т4В0 LINE T490 LNK-13-C Концевые фрезы с наборной режущей кромкой и хвостовиками CAMFIX, для тангенциально закрепляемых пластин T490 LNMT/HT 13. Хвостовик Обозначение DC APMX NOR1) CICT(2) LU LF DCONMS Хвостовик Й i / a T490 LNKD44-36-3-L70C4-13 44.00 36.00 3 9 50.0 70.00 40.00 CAMFIX 0.73 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 LNKD50-47-3L100C6-13 50.00 47.00 3 12 76.0 100.00 63.00 CAMFIX 1.55 SR 34-535-SN BLD T15/S7 SW6-T-SH (1) Количество зубьев (2) Количество пластин Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) Т490 LINE T490 LNK-13-BT Концевые фрезы с наборной режущей кромкой и коническими хвостовиками BT MAS-403, для тангенциально закрепляемых пластин T490 LNMT/HT 13. DC- L Обозначение DC APMX NOF(1) CICT(2) LH LF Хвостовик DF Ikii / T490LNK-D50-059-4-BT50-13 50.00 59.00 4 20 80.5 120.00 BT MAS-403 50.00 4.34 SR 34-535-SN BLD T15/S7 SW6-T-SH T490LNK-D50-082-3-BT50-13 50.00 82.00 3 21 107.0 145.00 BT MAS-403 50.00 4.57 SR 34-535-SN BLD T15/S7 SW6-T-SH T490LNK-D50-105-3-BT50-13 50.00 105.00 3 27 130.0 168.00 BT MAS-403 50.00 4.99 SR 34-535-SN BLD T15/S7 SW6-T-SH T490LNK-D63-082-4-BT50-13 63.00 82.00 4 28 107.0 145.00 BT MAS-403 50.00 5.35 SR 34-535-SN BLD T15/S7 SW6-T-SH T490LNK-D63-117-4-BT50-13 63.00 117.00 4 40 150.0 188.00 BT MAS-403 50.00 6.07 SR 34-535-SN BLD T15/S7 SW6-T-SH T490LNK-D80-082-4-BT50-13 80.00 82.00 4 28 135.0 173.00 BT MAS-403 50.00 7.65 SR 34-535-SN BLD T15/S7 SW6-T-SH T490LNK-D80-128-4-BT50-13 80.00 128.00 4 44 162.0 200.00 BT MAS-403 50.00 8.25 SR 34-535-SN BLD T15/S7 SW6-T-SH ae max для стандартных пластин - до 0.20xD, ae max для пластин -CS (со стружкоразделителем) - до 0.25xD (1) Количество зубьев (2) Количество пластин Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) bSSflkf 233 ФРЕЗЫ С НАБОРНОЙ РЕЖУЩЕЙ КРОМКОЙ
