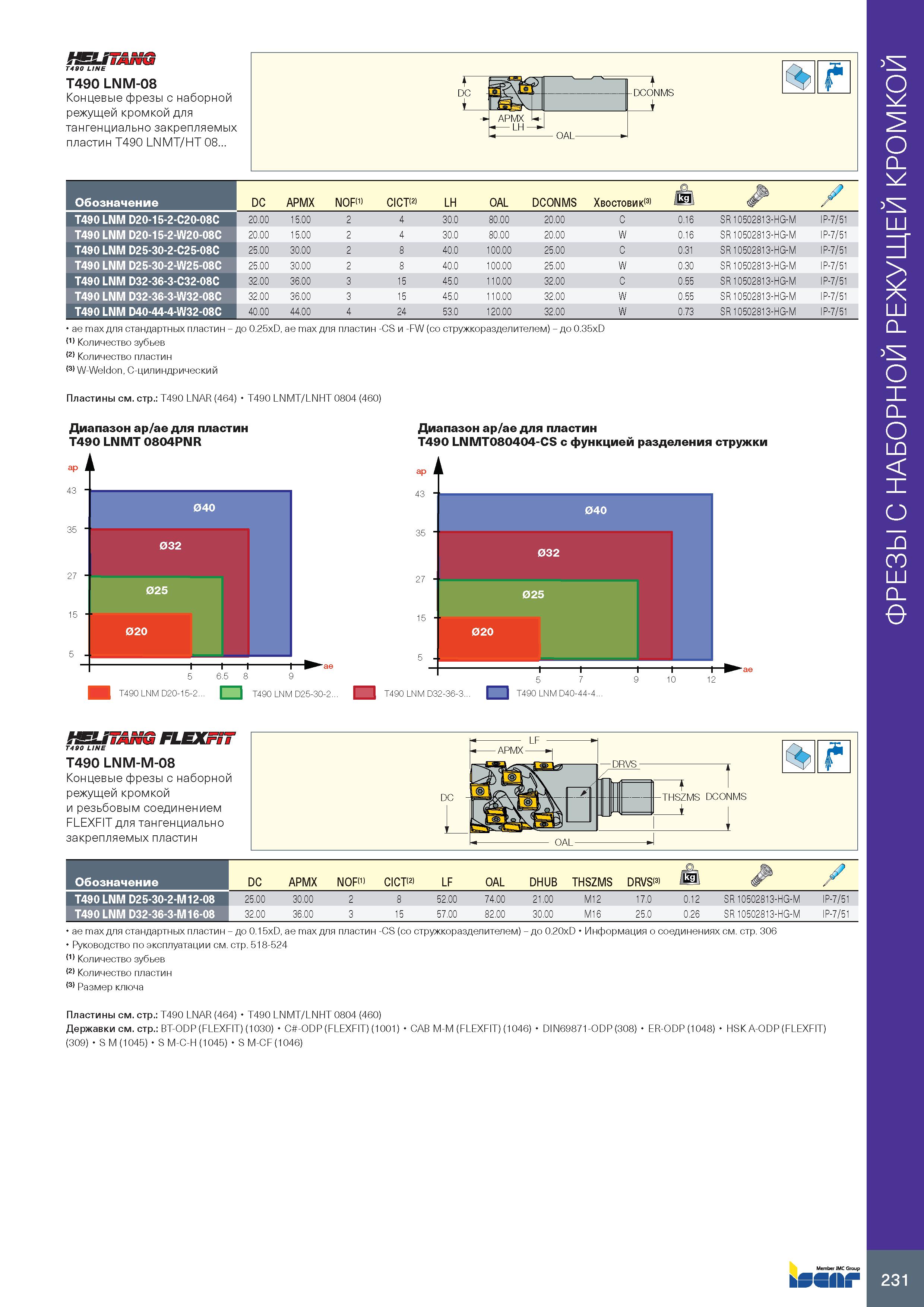

rSLIWimkg T490 LINE T490 LNM-08 Г Концевые фрезы с наборной DC режущей кромкой для тангенциально закрепляемых пластин T490 LNMT/HT 08... I DCONMS i Ш1 OAL ae max для стандартных пластин (1) Количество зубьев (2) Количество пластин (3) W-Weldon, C-цилиндрический - до 0.25xD, ae max для пластин -CS и -FW (со стружкоразделителем) - до 0.35xD Обозначение DC APMX NOR1) CICT(2) LH OAL DCONMS Хвостовик(3) Jkg У T490 LNM D20-15-2-C20-08C 20.00 15.00 2 4 30.0 80.00 20.00 C 0.16 SR 10502813-HG-M IP-7/51 T490 LNM D20-15-2-W20-08C 20.00 15.00 2 4 30.0 80.00 20.00 W 0.16 SR 10502813-HG-M IP-7/51 T490 LNM D25-30-2-C25-08C 25.00 30.00 2 8 40.0 100.00 25.00 C 0.31 SR 10502813-HG-M IP-7/51 T490 LNM D25-30-2-W25-08C 25.00 30.00 2 8 40.0 100.00 25.00 W 0.30 SR 10502813-HG-M IP-7/51 T490 LNM D32-36-3-C32-08C 32.00 36.00 3 15 45.0 110.00 32.00 C 0.55 SR 10502813-HG-M IP-7/51 T490 LNM D32-36-3-W32-08C 32.00 36.00 3 15 45.0 110.00 32.00 W 0.55 SR 10502813-HG-M IP-7/51 T490 LNM D40-44-4-W32-08C 40.00 44.00 4 24 53.0 120.00 32.00 W 0.73 SR 10502813-HG-M IP-7/51 Пластины см. стр.: T490 LNAR (464) T490 LNMT/LNHT 0804 (460) Диапазон ap/ae для пластин T490 LNMT 0804PNR t 040 032 025 020 T490 LNM D20-15-2.. 6.5 8 9 I T490 LNM D25-30-2.. Диапазон ap/ae для пластин T490 LNMT080404-CS с функцией разделения стружки T490 LNM D32-36-3.. 5 7 I T490 LNM D40-44-4.. HELiTANG FLEXFIT Т490 LINE T490 LNM-M-08 Концевые фрезы с наборной режущей кромкой и резьбовым соединением FLEXFIT для тангенциально закрепляемых пластин Обозначение DC APMX NOF(1) CICT(2) LF OAL DHUB THSZMS DRVS(3) jkg У T490 LNM D25-30-2-M12-08 25.00 30.00 2 8 52.00 74.00 21.00 M12 17.0 0.12 SR 10502813-HG-M IP-7/51 T490 LNM D32-36-3-M16-08 32.00 36.00 3 15 57.00 82.00 30.00 M16 25.0 0.26 SR 10502813-HG-M IP-7/51 ae max для стандартных пластин - до 0.15xD, ae max для пластин -CS (со стружкоразделителем) - до 0.20xD Информация о соединениях см. стр. 306 Руководство по эксплуатации см. стр. 518-524 (1) Количество зубьев (2) Количество пластин (3) Размер ключа Пластины см. стр.: T490 LNAR (464) T490 LNMT/LNHT 0804 (460) Державки см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) (309) S M (1045) S M-C-H (1045) S M-CF (1046) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) bSSflkf 35 27 5 ae ae 5 231
