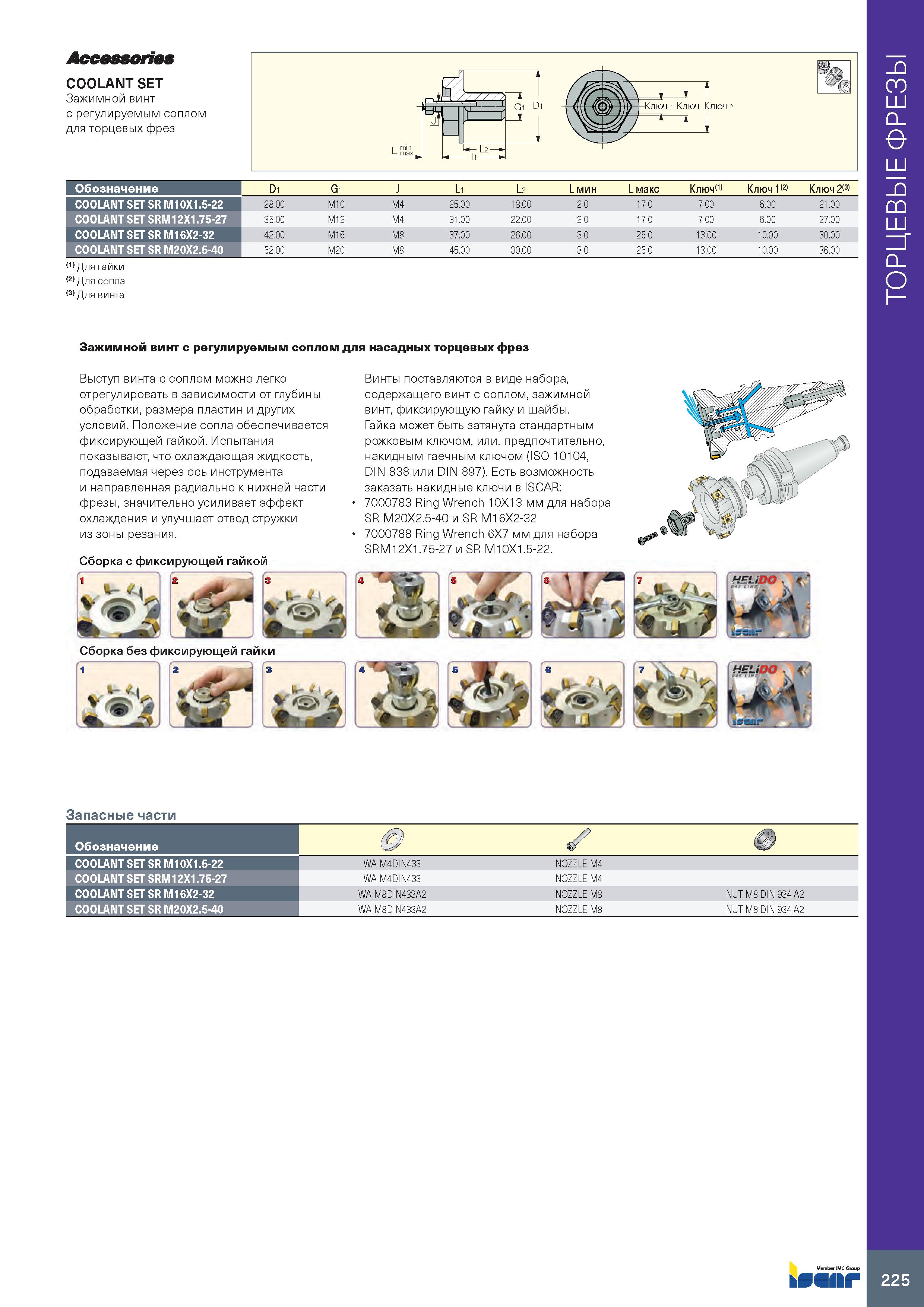

Accessories COOLANT SET Зажимной винт с регулируемым соплом для торцевых фрез т Ключ 1 Ключ Ключ 2 i (1) Для гайки (2) Для сопла (3) Для винта Обозначение D1 G1 J L1 L2 L мин L макс. Ключ(1) Ключ 1(2) Ключ 2(3) COOLANT SET SR M10X1.5-22 28.00 M10 M4 25.00 18.00 2.0 17.0 7.00 6.00 21.00 COOLANT SET SRM12X1.75-27 35.00 M12 M4 31.00 22.00 2.0 17.0 7.00 6.00 27.00 COOLANT SET SR M16X2-32 42.00 M16 M8 37.00 26.00 3.0 25.0 13.00 10.00 30.00 COOLANT SET SR M20X2.5-40 52.00 M20 M8 45.00 30.00 3.0 25.0 13.00 10.00 36.00 Зажимной винт с регулируемым соплом для насадных торцевых фрез Выступ винта с соплом можно легко отрегулировать в зависимости от глубины обработки, размера пластин и других условий. Положение сопла обеспечивается фиксирующей гайкой. Испытания показывают, что охлаждающая жидкость, подаваемая через ось инструмента и направленная радиально к нижней части фрезы, значительно усиливает эффект охлаждения и улучшает отвод стружки из зоны резания. Сборка с фиксирующей гайкой А V ' Ъ Винты поставляются в виде набора, содержащего винт с соплом, зажимной винт, фиксирующую гайку и шайбы. Гайка может быть затянута стандартным рожковым ключом, или, предпочтительно, накидным гаечным ключом (ISO 10104, DIN 838 или DIN 897). Есть возможность заказать накидные ключи в ISCAR: 7000783 Ring Wrench 10X13 мм для набора SR M20X2.5-40 и SR M16X2-32 7000788 Ring Wrench 6X7 мм для набора SRM12X1.75-27 и SR M10X1.5-22. Сборка без фиксирующей гайки 1 1 1 2 3 1 Ф 6 № HEUOO . ый яг 3 Запасные части Обозначение COOLANT SET SR M10X1.5-22 WA M4DIN433 NOZZLE M4 COOLANT SET SRM12X1.75-27 WA M4DIN433 NOZZLE M4 COOLANT SET SR M16X2-32 WA M8DIN433A2 NOZZLE M8 NUT M8 DIN 934 A2 COOLANT SET SR M20X2.5-40 WA M8DIN433A2 NOZZLE M8 NUT M8 DIN 934 A2 225 ТОРЦЕВЫЕ ФРЕЗЫ
