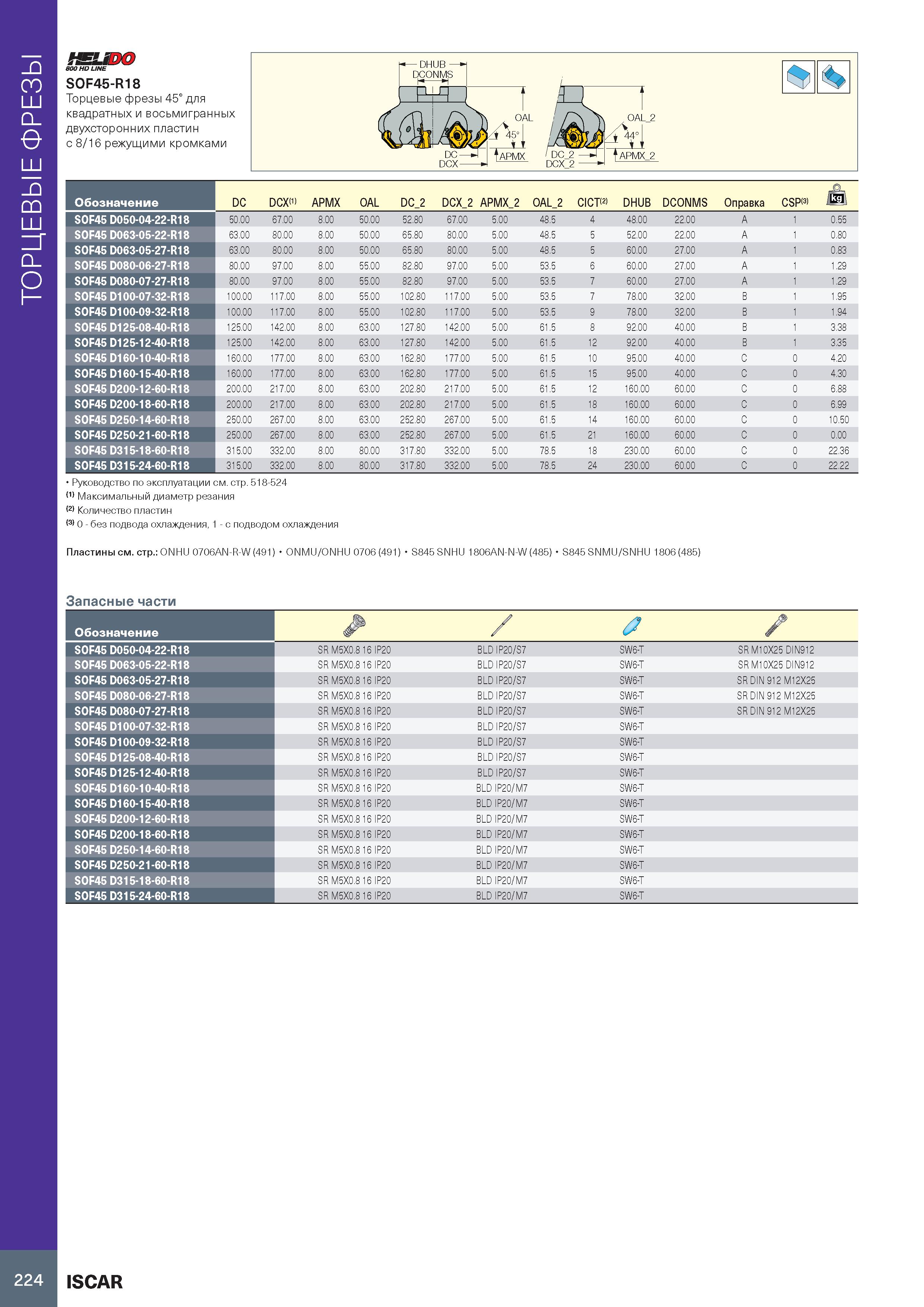

ТОРЦЕВЫЕ ФРЕЗЫ f£UDO 800 HD LINE S0F45-R18 Торцевые фрезы 45° для квадратных и восьмигранных двухсторонних пластин с 8/16 режущими кромками Обозначение DC DCX(1) APMX OAL DC 2 DCX 2 APMX 2 OAL 2 CICT(2) DHUB DCONMS Оправка CSP(3) Jki SOF45 D050-04-22-R18 50.00 67.00 8 00 50.00 52.80 67.00 5.00 48.5 4 48.00 22.00 A 1 0.55 SOF45 D063-05-22-R18 63.00 80.00 8 00 50.00 65.80 80.00 5.00 48.5 5 52.00 22.00 A 1 0.80 SOF45 D063-05-27-R18 63.00 80.00 8 00 50.00 65.80 80.00 5.00 48.5 5 60.00 27.00 A 1 0.83 SOF45 D080-06-27-R18 80.00 97.00 8 00 55.00 82.80 97.00 5.00 53.5 6 60.00 27.00 A 1 1.29 SOF45 D080-07-27-R18 80.00 97.00 8 00 55.00 82.80 97.00 5.00 53.5 7 60.00 27.00 A 1 1.29 SOF45 D100-07-32-R18 100.00 117.00 8 00 55.00 102.80 117.00 5.00 53.5 7 78.00 32.00 B 1 1.95 SOF45 D100-09-32-R18 100.00 117.00 8 00 55.00 102.80 117.00 5.00 53.5 9 78.00 32.00 B 1 1.94 SOF45 D125-08-40-R18 125.00 142.00 8 00 63.00 127.80 142.00 5.00 61.5 8 92.00 40.00 B 1 3.38 SOF45 D125-12-40-R18 125.00 142.00 8 00 63.00 127.80 142.00 5.00 61.5 12 92.00 40.00 B 1 3.35 SOF45 D160-10-40-R18 160.00 177.00 8 00 63.00 162.80 177.00 5.00 61.5 10 95.00 40.00 C 0 4.20 SOF45 D160-15-40-R18 160.00 177.00 8 00 63.00 162.80 177.00 5.00 61.5 15 95.00 40.00 C 0 4.30 SOF45 D200-12-60-R18 200.00 217.00 8 00 63.00 202.80 217.00 5.00 61.5 12 160.00 60.00 C 0 6.88 SOF45 D200-18-60-R18 200.00 217.00 8 00 63.00 202.80 217.00 5.00 61.5 18 160.00 60.00 C 0 6.99 SOF45 D250-14-60-R18 250.00 267.00 8 00 63.00 252.80 267.00 5.00 61.5 14 160.00 60.00 C 0 10.50 SOF45 D250-21-60-R18 250.00 267.00 8 00 63.00 252.80 267.00 5.00 61.5 21 160.00 60.00 C 0 0.00 SOF45 D315-18-60-R18 315.00 332.00 8 00 80.00 317.80 332.00 5.00 78.5 18 230.00 60.00 C 0 22.36 SOF45 D315-24-60-R18 315.00 332.00 8 00 80.00 317.80 332.00 5.00 78.5 24 230.00 60.00 C 0 22.22 Руководство по эксплуатации см. стр. 518-524 (1) Максимальный диаметр резания (2) Количество пластин (3) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: ONHU 0706AN-R-W (491) ONMU/ONHU 0706 (491) S845 SNHU 1806AN-N-W (485) S845 SNMU/SNHU 1806 (485) Запасные части Обозначение / a / SOF45 D050-04-22-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SR M10X25 DIN912 SOF45 D063-05-22-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SR M10X25 DIN912 SOF45 D063-05-27-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SR DIN 912 M12X25 SOF45 D080-06-27-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SR DIN 912 M12X25 SOF45 D080-07-27-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SR DIN 912 M12X25 SOF45 D100-07-32-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SOF45 D100-09-32-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SOF45 D125-08-40-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SOF45 D125-12-40-R18 SR M5X0.8 16 P20 BLD IP20/S7 SW6-T SOF45 D160-10-40-R18 SR M5X0.8 16 P20 BLD IP20/M7 SW6-T SOF45 D160-15-40-R18 SR M5X0.8 16 P20 BLD IP20/M7 SW6-T SOF45 D200-12-60-R18 SR M5X0.8 16 P20 BLD IP20/M7 SW6-T SOF45 D200-18-60-R18 SR M5X0.8 16 P20 BLD IP20/M7 SW6-T SOF45 D250-14-60-R18 SR M5X0.8 16 P20 BLD IP20/M7 SW6-T SOF45 D250-21-60-R18 SR M5X0.8 16 P20 BLD IP20/M7 SW6-T SOF45 D315-18-60-R18 SR M5X0.8 16 P20 BLD IP20/M7 SW6-T SOF45 D315-24-60-R18 SR M5X0.8 16 P20 BLD IP20/M7 SW6-T 224 ISCAR
