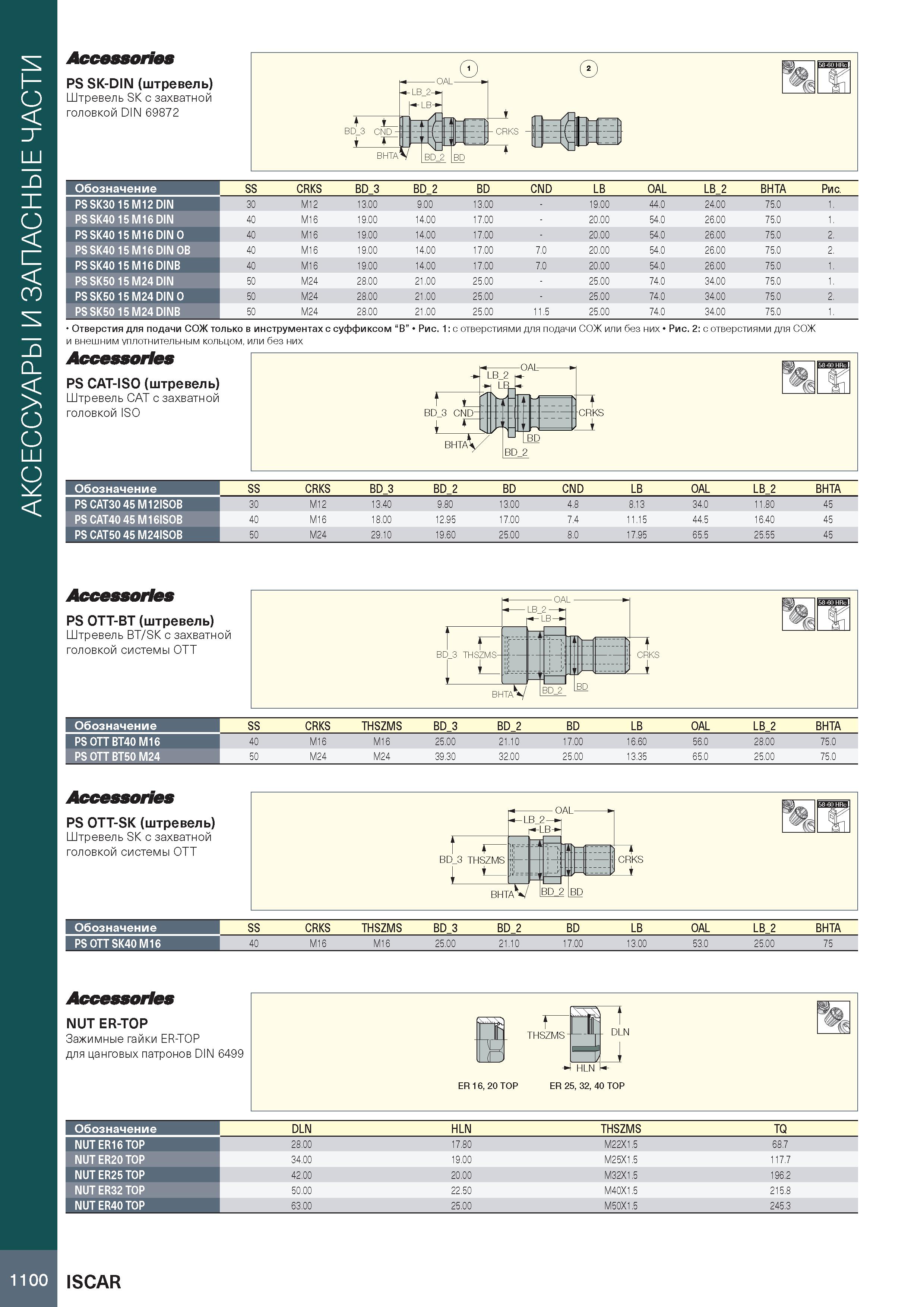

АКСЕССУАРЫ И ЗАПАСНЫЕ ЧАСТИ Accessories PS SK-DIN (штревель) Штревель SK с захватной головкой DIN 69872 Обозначение SS CRKS BD 3 BD 2 BD CND LB OAL LB 2 BHTA Рис. PS SK30 15 M12 DIN 30 M12 13.00 9.00 13.00 19.00 44.0 24.00 75.0 1. PS SK40 15 M16 DIN 40 M16 19.00 14.00 17.00 20.00 54.0 26.00 75.0 1. PS SK40 15 M16 DIN O 40 M16 19.00 14.00 17.00 20.00 54.0 26.00 75.0 2. PS SK40 15 M16 DIN OB 40 M16 19.00 14.00 17.00 7.0 20.00 54.0 26.00 75.0 2. PS SK40 15 M16 DINB 40 M16 19.00 14.00 17.00 7.0 20.00 54.0 26.00 75.0 1. PS SK50 15 M24 DIN 50 M24 28.00 21.00 25.00 25.00 74.0 34.00 75.0 1. PS SK50 15 M24 DIN O 50 M24 28.00 21.00 25.00 25.00 74.0 34.00 75.0 2. PS SK50 15 M24 DINB 50 M24 28.00 21.00 25.00 11.5 25.00 74.0 34.00 75.0 1. Отверстия для подачи СОЖ только в инструментах с суффиксом “B” и внешним уплотнительным кольцом, или без них Рис. 1: с отверстиями для подачи СОЖ или без них Рис. 2: с отверстиями для СОЖ Accessories PS CAT-ISO (штревель) Штревель CAT с захватной головкой ISO Обозначение PS CAT30 45 M12ISOB PS CAT40 45 M16ISOB PS CAT50 45 M24ISOB SS CRKS BD 3 BD 2 BD CND LB OAL LB 2 BHTA 30 M12 13.40 9.80 13.00 4.8 8.13 34.0 11.80 45 40 M16 18.00 12.95 17.00 7.4 11.15 44.5 16.40 45 50 M24 29.10 19.60 25.00 8.0 17.95 65.5 25.55 45 Accessories PS OTT-BT (штревель) Штревель BT/SK с захватной головкой системы OTT Обозначение PS OTT BT40 M16 PS OTT BT50 M24 SS CRKS THSZMS BD 3 BD 2 BD LB OAL LB 2 BHTA 40 M16 M16 25.00 21.10 17.00 16.60 56.0 28.00 75.0 50 M24 M24 39.30 32.00 25.00 13.35 65.0 25.00 75.0 Accessories PS OTT-SK (штревель) Штревель SK с захватной головкой системы OTT Обозначение SS CRKS THSZMS BD 3 BD 2 BD LB OAL LB 2 BHTA PS OTT SK40 M16 40 M16 M16 25.00 21.10 17.00 13.00 53.0 25.00 75 Accessories NUT ER-TOP Зажимные гайки ER-TOP для цанговых патронов DIN 6499 Обозначение DLN HLN THSZMS TQ NUTER16TOP 28.00 17.80 M22X1.5 68.7 NUTER20TOP 34.00 19.00 M25X1.5 117.7 NUTER25TOP 42.00 20.00 M32X1.5 196.2 NUT ER32 TOP 50.00 22.50 M40X1.5 215.8 NUTER40TOP 63.00 25.00 M50X1.5 245.3 1100 ISCAR
