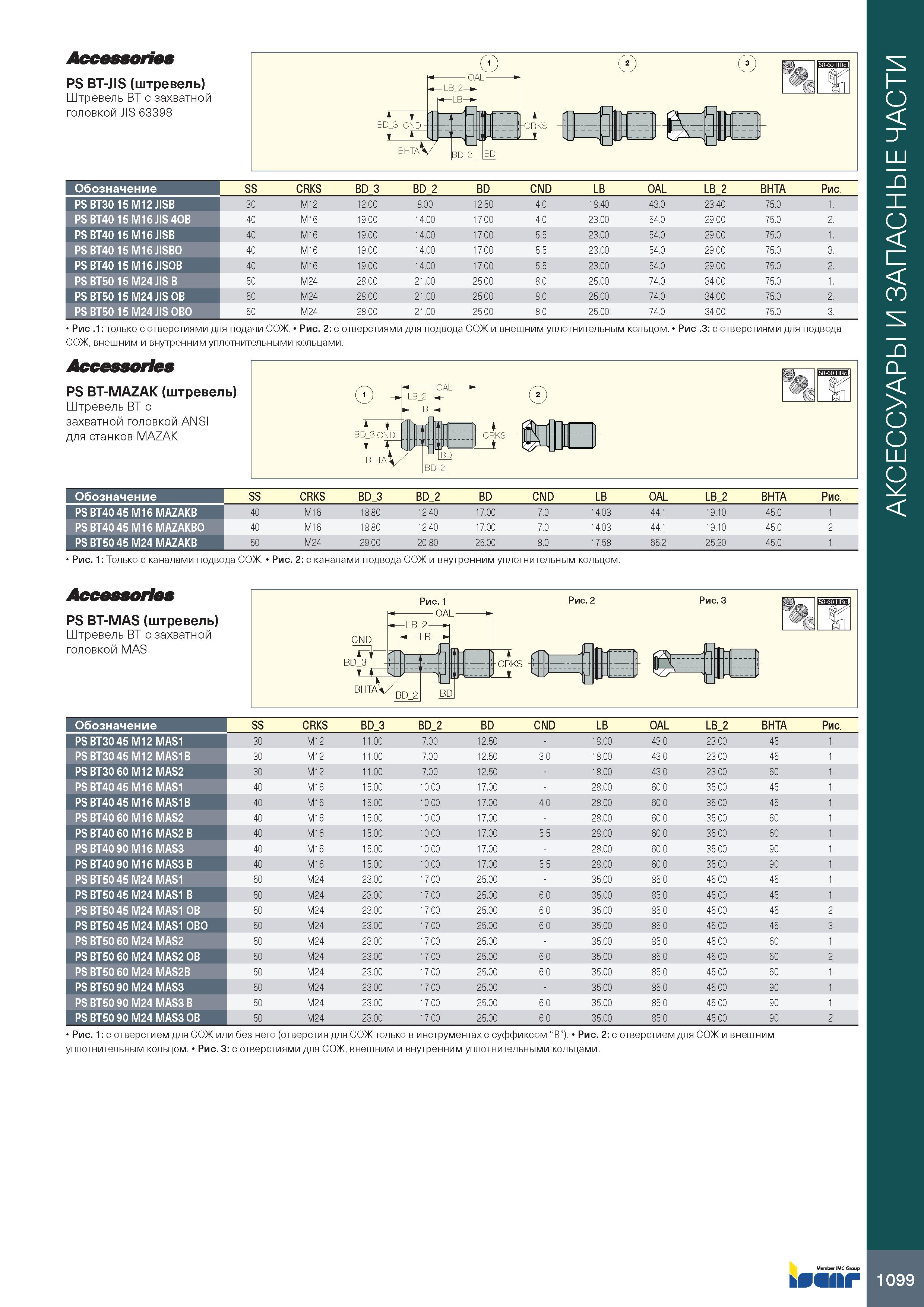

Accessories PS BT-JIS (штревель) Штревель BT с захватной головкой JIS 63398 Обозначение SS CRKS BD 3 BD 2 BD CND LB OAL LB 2 BHTA Рис. PS BT30 15 M12 JISB 30 M12 12.00 8.00 12.50 4.0 18.40 43.0 23.40 75.0 1. PS BT40 15 M16 JIS 4OB 40 M16 19.00 14.00 17.00 4.0 23.00 54.0 29.00 75.0 2. PS BT40 15 M16 JISB 40 M16 19.00 14.00 17.00 5.5 23.00 54.0 29.00 75.0 1. PS BT40 15 M16 JISBO 40 M16 19.00 14.00 17.00 5.5 23.00 54.0 29.00 75.0 3. PS BT40 15 M16 JISOB 40 M16 19.00 14.00 17.00 5.5 23.00 54.0 29.00 75.0 2. PS BT50 15 M24 JIS B 50 M24 28.00 21.00 25.00 8.0 25.00 74.0 34.00 75.0 1. PS BT50 15 M24 JIS OB 50 M24 28.00 21.00 25.00 8.0 25.00 74.0 34.00 75.0 2. PS BT50 15 M24 JIS OBO 50 M24 28.00 21.00 25.00 8.0 25.00 74.0 34.00 75.0 3. Рис .1: только с отверстиями для подачи СОЖ. Рис. 2: с отверстиями для подвода СОЖ и внешним уплотнительным кольцом. Рис .3: с отверстиями для подвода СОЖ, внешним и внутренним уплотнительными кольцами. Accessories PS BT-MAZAK (штревель) Штревель BT с захватной головкой ANSI для станков MAZAK Обозначение PS BT40 45 M16 MAZAKB PS BT40 45 M16 MAZAKBO PS BT50 45 M24 MAZAKB SS CRKS BD 3 BD 2 BD CND LB OAL LB 2 BHTA Рис. 40 M16 18.80 12.40 17.00 7.0 14.03 44.1 19.10 45.0 1. 40 M16 18.80 12.40 17.00 7.0 14.03 44.1 19.10 45.0 2. 50 M24 29.00 20.80 25.00 8.0 17.58 65.2 25.20 45.0 1. Рис. 1: Только с каналами подвода СОЖ. Рис. 2: с каналами подвода СОЖ и внутренним уплотнительным кольцом. Accessories PS BT-MAS (штревель) Штревель BT с захватной головкой MAS Обозначение SS CRKS BD 3 BD 2 BD CND LB OAL LB 2 BHTA Рис. PS BT30 45 M12 MAS1 30 M12 11.00 7.00 12.50 18.00 43.0 23.00 45 1 PS BT30 45 M12 MAS1B 30 M12 11.00 7.00 12.50 3.0 18.00 43.0 23.00 45 1 PS BT30 60 M12 MAS2 30 M12 11.00 7.00 12.50 18.00 43.0 23.00 60 1 PS BT40 45 M16 MAS1 40 M16 15.00 10.00 17.00 28.00 60.0 35.00 45 1 PS BT40 45 M16 MAS1B 40 M16 15.00 10.00 17.00 4.0 28.00 60.0 35.00 45 1 PS BT40 60 M16 MAS2 40 M16 15.00 10.00 17.00 28.00 60.0 35.00 60 1 PS BT40 60 M16 MAS2 B 40 M16 15.00 10.00 17.00 5.5 28.00 60.0 35.00 60 1 PS BT40 90 M16 MAS3 40 M16 15.00 10.00 17.00 28.00 60.0 35.00 90 1 PS BT40 90 M16 MAS3 B 40 M16 15.00 10.00 17.00 5.5 28.00 60.0 35.00 90 1 PS BT50 45 M24 MAS1 50 M24 23.00 17.00 25.00 35.00 85.0 45.00 45 1 PS BT50 45 M24 MAS1 B 50 M24 23.00 17.00 25.00 6.0 35.00 85.0 45.00 45 1 PS BT50 45 M24 MAS1 OB 50 M24 23.00 17.00 25.00 6.0 35.00 85.0 45.00 45 2 PS BT50 45 M24 MAS1 OBO 50 M24 23.00 17.00 25.00 6.0 35.00 85.0 45.00 45 3 PS BT50 60 M24 MAS2 50 M24 23.00 17.00 25.00 35.00 85.0 45.00 60 1 PS BT50 60 M24 MAS2 OB 50 M24 23.00 17.00 25.00 6.0 35.00 85.0 45.00 60 2 PS BT50 60 M24 MAS2B 50 M24 23.00 17.00 25.00 6.0 35.00 85.0 45.00 60 1 PS BT50 90 M24 MAS3 50 M24 23.00 17.00 25.00 35.00 85.0 45.00 90 1 PS BT50 90 M24 MAS3 B 50 M24 23.00 17.00 25.00 6.0 35.00 85.0 45.00 90 1 PS BT50 90 M24 MAS3 OB 50 M24 23.00 17.00 25.00 6.0 35.00 85.0 45.00 90 2 Рис. 1: с отверстием для СОЖ или без него (отверстия для СОЖ только в инструментах с суффиксом “B”). Рис. 2: с отверстием для СОЖ и внешним уплотнительным кольцом. Рис. 3: с отверстиями для СОЖ, внешним и внутренним уплотнительными кольцами. 1099 АКСЕССУАРЫ И ЗАПАСНЫЕ ЧАСТИ
