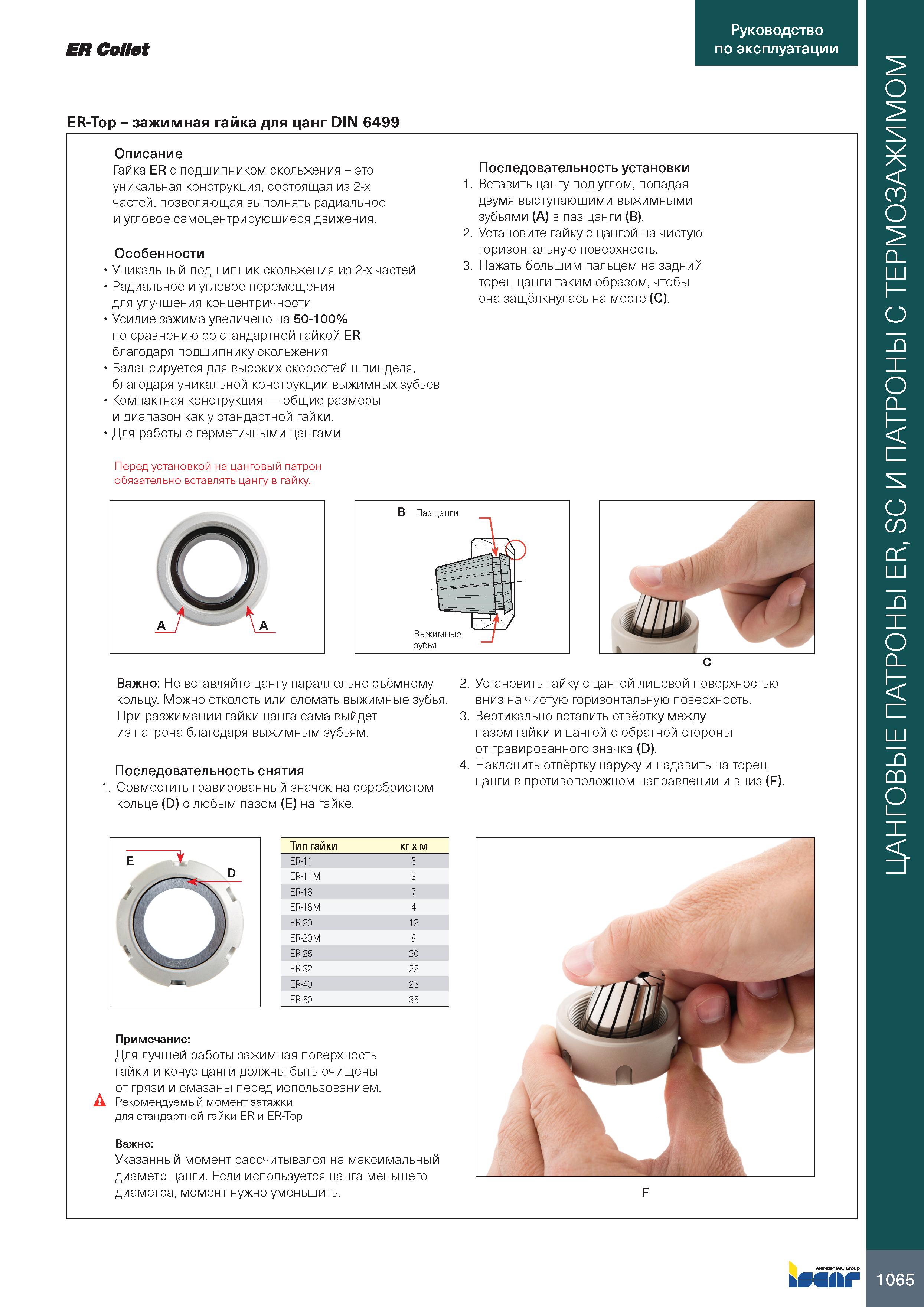

ER Collet Руководство по эксплуатации ER-Top - зажимная гайка для цанг DIN 6499 Описание Гайка ER с подшипником скольжения - это уникальная конструкция, состоящая из 2-х частей, позволяющая выполнять радиальное и угловое самоцентрирующиеся движения. Особенности Уникальный подшипник скольжения из 2-х частей Радиальное и угловое перемещения для улучшения концентричности Усилие зажима увеличено на 50-100% по сравнению со стандартной гайкой ER благодаря подшипнику скольжения Балансируется для высоких скоростей шпинделя, благодаря уникальной конструкции выжимных зубьев Компактная конструкция — общие размеры и диапазон как у стандартной гайки. Для работы с герметичными цангами Последовательность установки 1. Вставить цангу под углом, попадая двумя выступающими выжимными зубьями (A) в паз цанги (B). 2. Установите гайку с цангой на чистую горизонтальную поверхность. 3. ньютон на метр пальцем на задний торец цанги таким образом, чтобы она защёлкнулась на месте (C). Перед установкой на цанговый патрон обязательно вставлять цангу в гайку. Важно: ньютон на метр зубьям. Последовательность снятия 1. Совместить гравированный значок на серебристом кольце (D) с любым пазом (E) на гайке. C 2. Установить гайку с цангой лицевой поверхностью вниз на чистую горизонтальную поверхность. 3. Вертикально вставить отвёртку между пазом гайки и цангой с обратной стороны от гравированного значка (D). 4. ньютон на метр направлении и вниз (F). Тип гайки кг х м ER-11 5 ER-11M 3 ER-16 7 ER-16M 4 ER-20 12 ER-20M 8 ER-25 20 ER-32 22 ER-40 25 ER-50 35 Примечание: Для лучшей работы зажимная поверхность гайки и конус цанги должны быть очищены от грязи и смазаны перед использованием. А Рекомендуемый момент затяжки для стандартной гайки ER и ER-Top Важно: Указанный момент рассчитывался на максимальный диаметр цанги. Если используется цанга меньшего диаметра, момент нужно уменьшить. F ьмпг ЦАНГОВЫЕ ПАТРОНЫ ER, SC И ПАТРОНЫ С ТЕРМОЗАЖИМОМ
