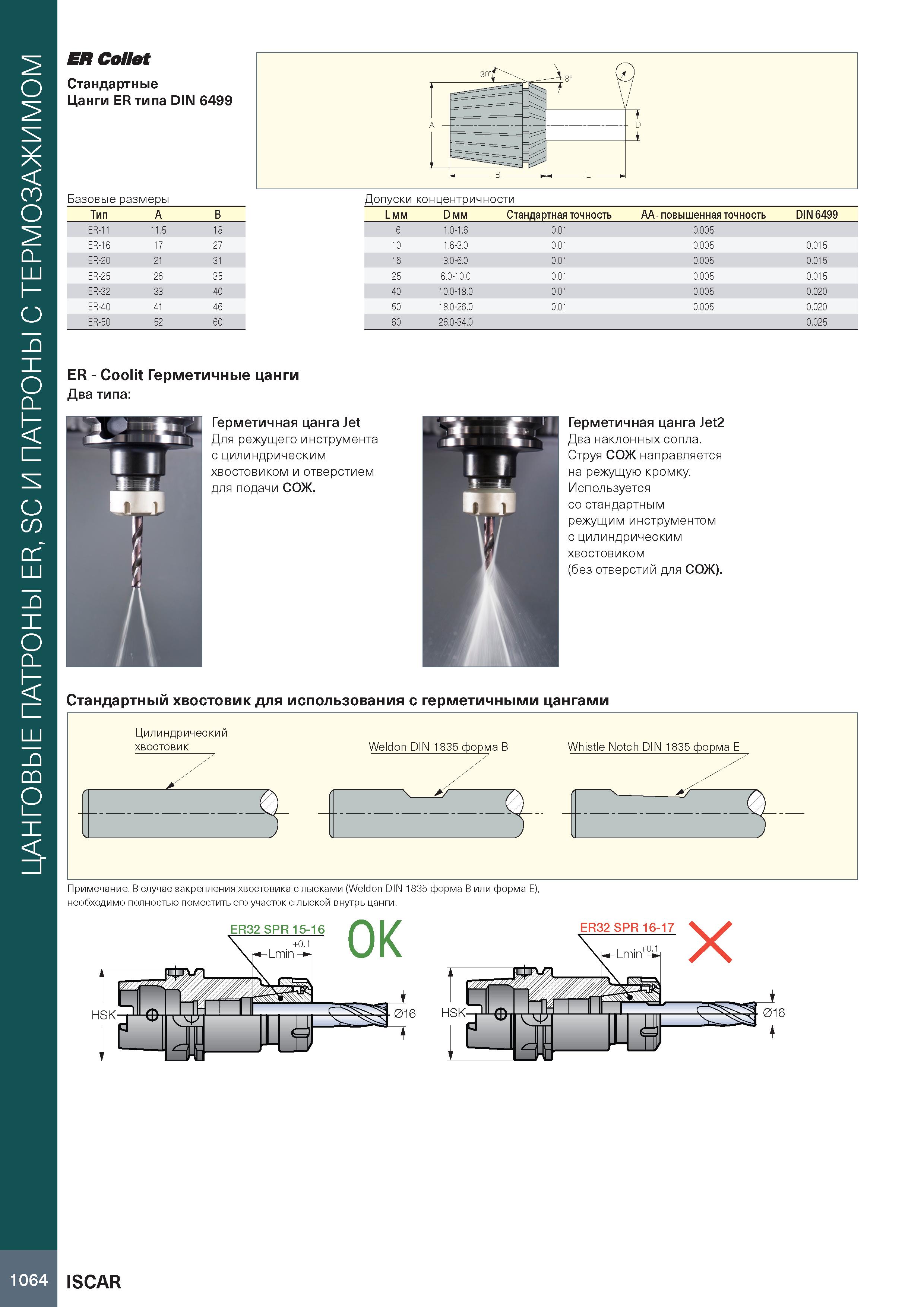

ЦАНГОВЫЕ ПАТРОНЫ ER, SC И ПАТРОНЫ С ТЕРМОЗАЖИМОМ ER Collet Стандартные Цанги ER типа DIN 6499 Базовые размеры Тип A B ER-11 11.5 18 ER-16 17 27 ER-20 21 31 ER-25 26 35 ER-32 33 40 ER-40 41 46 ER-50 52 60 Допуски концентричности L мм D мм Стандартная точность AA - повышенная точность DIN 6499 6 1.0-1.6 0.01 0.005 10 1.6-3.0 0.01 0.005 0.015 16 3.0-6.0 0.01 0.005 0.015 25 6.0-10.0 0.01 0.005 0.015 40 10.0-18.0 0.01 0.005 0.020 50 18.0-26.0 0.01 0.005 0.020 60 26.0-34.0 0.025 ER - Coolit Герметичные цанги Два типа: Герметичная цанга Jet2 Два наклонных сопла. Струя СОЖ направляется на режущую кромку. Используется со стандартным режущим инструментом с цилиндрическим хвостовиком (без отверстий для СОЖ). Стандартный хвостовик для использования с герметичными цангами Примечание. В случае закрепления хвостовика c лысками (Weldon DIN 1835 форма B или форма Е), необходимо полностью поместить его участок с лыской внутрь цанги. 10654 ISCAR
