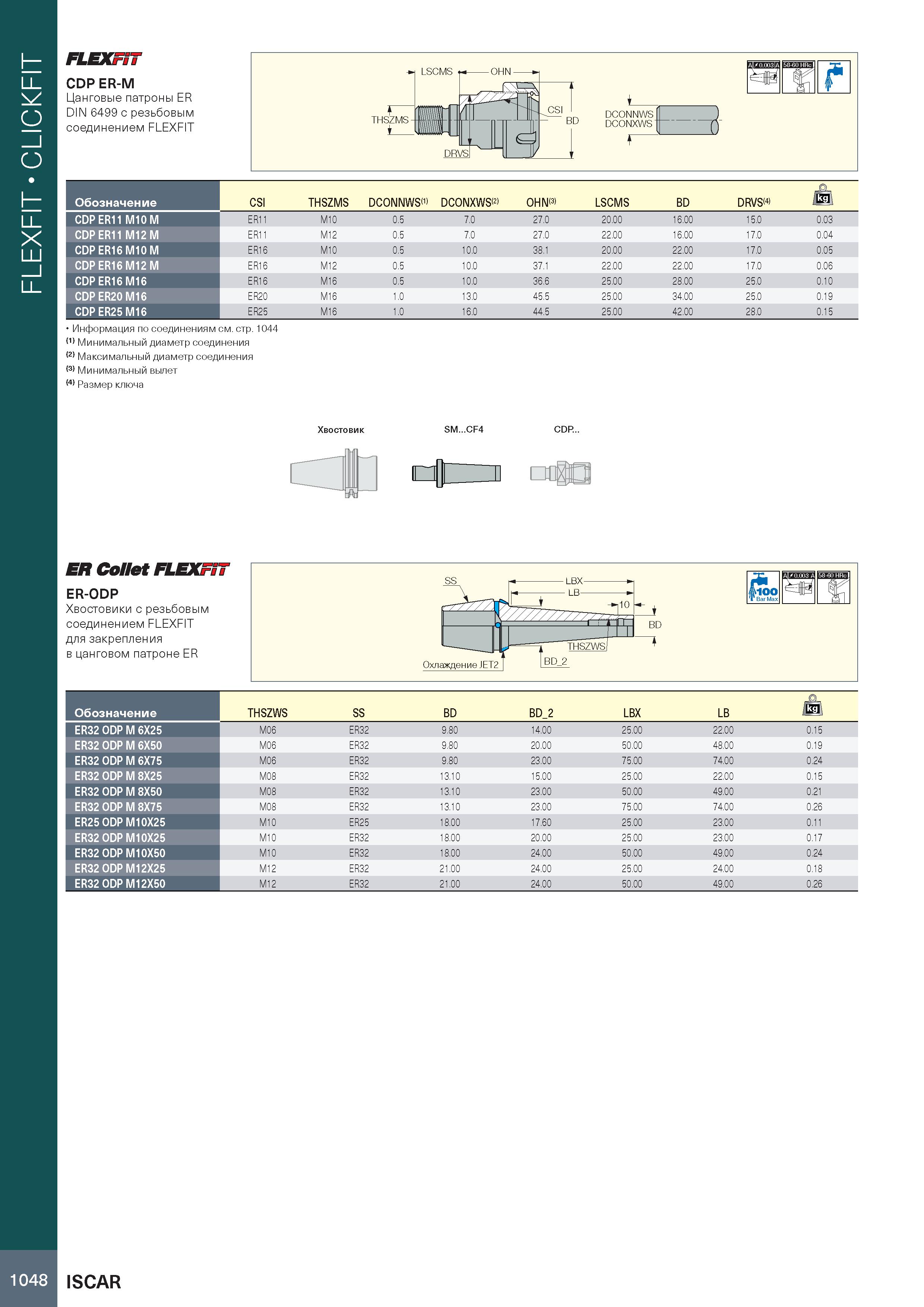

FLEXFIT CLICKFIT FLEXFIT CDP ER-M Цанговые патроны ER DIN 6499 с резьбовым соединением FLEXFIT Обозначение CSI THSZMS DCONNWS(1) DCONXWS(2) OHN(3) LSCMS BD DRVS(4) Jkg CDP ER11 M10 M ER11 M10 0.5 7.0 27.0 20.00 16.00 15.0 0.03 CDP ER11 M12 M ER11 M12 0.5 7.0 27.0 22.00 16.00 17.0 0.04 CDP ER16 M10 M ER16 M10 0.5 10.0 38.1 20.00 22.00 17.0 0.05 CDP ER16 M12 M ER16 M12 0.5 10.0 37.1 22.00 22.00 17.0 0.06 CDP ER16 M16 ER16 M16 0.5 10.0 36.6 25.00 28.00 25.0 0.10 CDP ER20 M16 ER20 M16 1.0 13.0 45.5 25.00 34.00 25.0 0.19 CDP ER25 M16 ER25 M16 1.0 16.0 44.5 25.00 42.00 28.0 0.15 Информация по соединениям см. стр. 1044 (1) Минимальный диаметр соединения (2) Максимальный диаметр соединения (3) Минимальный вылет (4) Размер ключа ЕЯ Collet FLEXFIT ER-ODP Хвостовики с резьбовым соединением FLEXFIT для закрепления в цанговом патроне ER Обозначение THSZWS SS BD BD 2 LBX LB Jkgl ER32 ODP M 6X25 M06 ER32 9.80 14.00 25.00 22.00 0.15 ER32 ODP M 6X50 M06 ER32 9.80 20.00 50.00 48.00 0.19 ER32 ODP M 6X75 M06 ER32 9.80 23.00 75.00 74.00 0.24 ER32 ODP M 8X25 M08 ER32 13.10 15.00 25.00 22.00 0.15 ER32 ODP M 8X50 M08 ER32 13.10 23.00 50.00 49.00 0.21 ER32 ODP M 8X75 M08 ER32 13.10 23.00 75.00 74.00 0.26 ER25 ODP M10X25 M10 ER25 18.00 17.60 25.00 23.00 0.11 ER32 ODP M10X25 M10 ER32 18.00 20.00 25.00 23.00 0.17 ER32 ODP M10X50 M10 ER32 18.00 24.00 50.00 49.00 0.24 ER32 ODP M12X25 M12 ER32 21.00 24.00 25.00 24.00 0.18 ER32 ODP M12X50 M12 ER32 21.00 24.00 50.00 49.00 0.26 104-8 ISCAR
