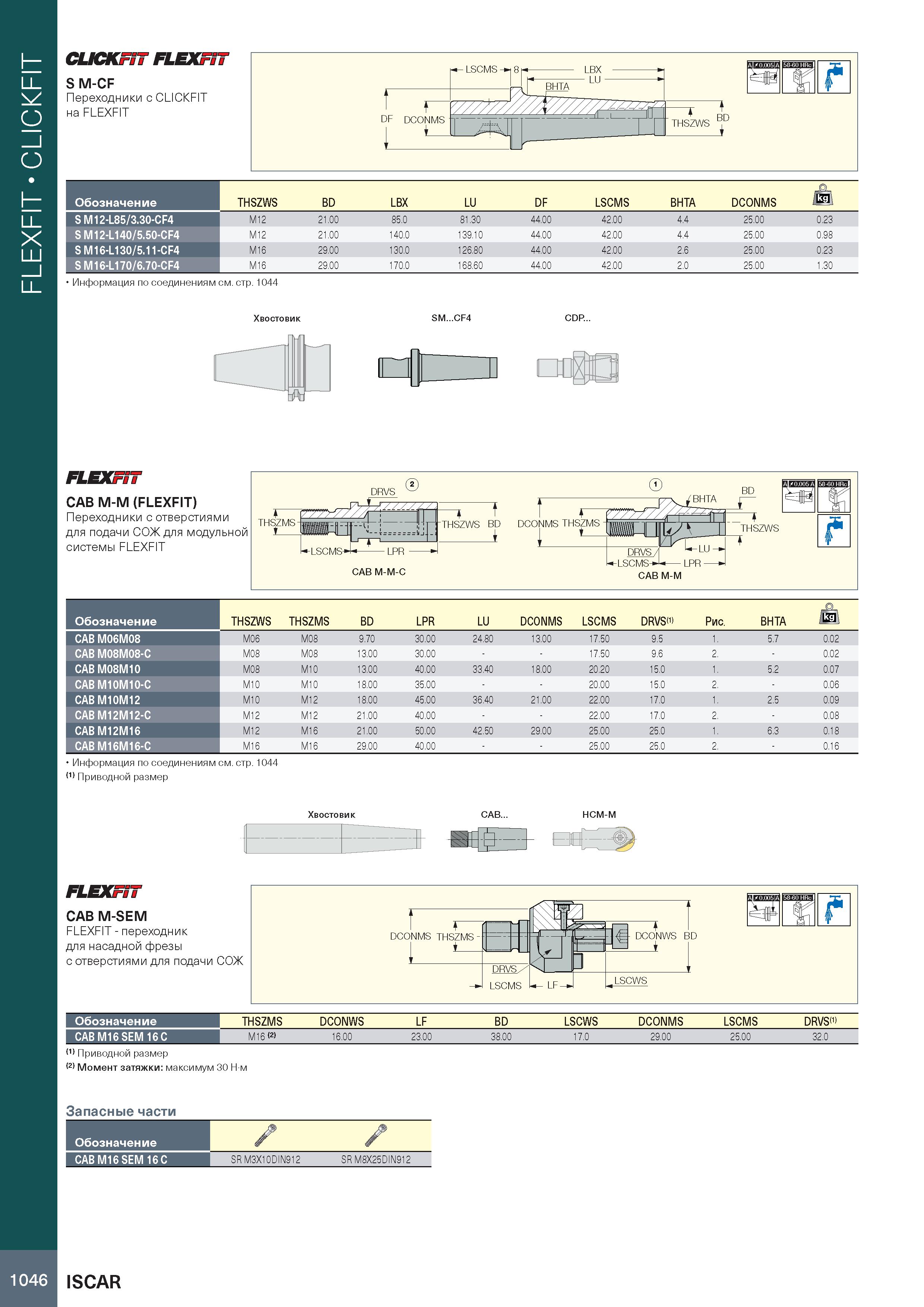

FLEXFIT CLICKFIT CUCKFiT FLEXFiT S M-CF Переходники с CLICKFIT на FLEXFIT Обозначение S M12-L85/3.30-CF4 S M12-L140/5.50-CF4 S M16-L130/5.11-CF4 S M16-L170/6.70-CF4 THSZWS BD LBX LU DF LSCMS BHTA DCONMS Jkg M12 21.00 85.0 81.30 44.00 42.00 4.4 25.00 0.23 M12 21.00 140.0 139.10 44.00 42.00 4.4 25.00 0.98 M16 29.00 130.0 126.80 44.00 42.00 2.6 25.00 0.23 M16 29.00 170.0 168.60 44.00 42.00 2.0 25.00 1.30 Информация по соединениям см. стр. 1044 Хвостовик SM...CF4 CDP... r —-HI Urn СГ1 О H ЮШ: ОТ FLEXFiT CAB M-M (FLEXFIT) Переходники с отверстиями для подачи СОЖ для модульной системы FLEXFIT Обозначение THSZWS THSZMS BD LPR LU DCONMS LSCMS DRVSO) Рис. BHTA jkg CAB M06M08 M06 M08 9.70 30.00 24.80 13.00 17.50 9.5 1. 5.7 0.02 CAB M08M08-C M08 M08 13.00 30.00 17.50 9.6 2. 0.02 CAB M08M10 M08 M10 13.00 40.00 33.40 18.00 20.20 15.0 1. 5.2 0.07 CAB M10M10-C M10 M10 18.00 35.00 20.00 15.0 2. 0.06 CAB M10M12 M10 M12 18.00 45.00 36.40 21.00 22.00 17.0 1. 2.5 0.09 CAB M12M12-C M12 M12 21.00 40.00 22.00 17.0 2. 0.08 CAB M12M16 M12 M16 21.00 50.00 42.50 29.00 25.00 25.0 1. 6.3 0.18 CAB M16M16-C M16 M16 29.00 40.00 25.00 25.0 2. 0.16 Информация по соединениям см. стр. 1044 (1) Приводной размер Хвостовик CAB... HCM-M FLEXFiT CAB M-SEM FLEXFIT - переходник для насадной фрезы с отверстиями для подачи СОЖ Обозначение THSZMS DCONWS LF BD LSCWS DCONMS LSCMS DRVS(1) CAB M16 SEM 16 C M16 (2) 16.00 23.00 38.00 17.0 29.00 25.00 32.0 (1) Приводной размер (2) Момент затяжки: максимум 30 ньютон на метр Запасные части SR M3X10DIN912 SR M8X25DIN912 Обозначение CAB M16 SEM 16 C 104-6 ISCAR
